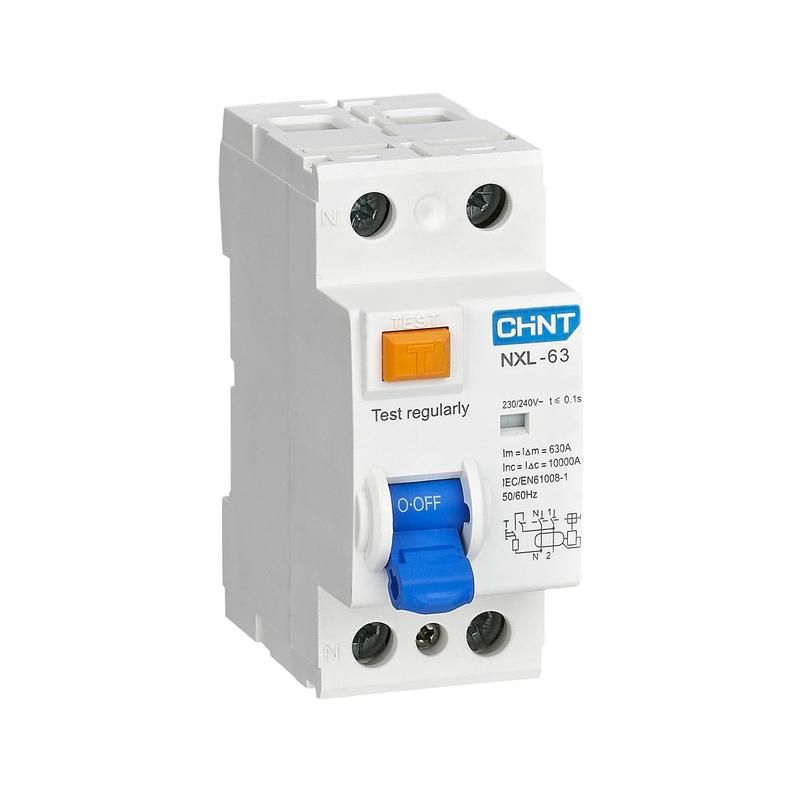

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип A NXL-63 6кА (R) CHINT 280716

Устройство защитного отключения (УЗО) NXL-63 25А 30мА тип A (артикул 280716, бренд CHINT) обеспечивает безопасность людей и оборудования за счет быстрого отключения питания при утечке тока, что особенно важно в жилых, офисных и промышленных помещениях.

Назначение и область применения

УЗО NXL-63 25А 30мА тип A применяется для защиты от поражения электрическим током при косвенном прикосновении к токоведущим частям, а также для предотвращения возгораний, вызванных утечками тока. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, мастерских и производственных помещений. Особенно эффективно в цепях с электронной аппаратурой - например, компьютеры, светодиодные светильники, инверторы, где возможны импульсные утечки.

Технические характеристики

• Номинальный ток: 25 А - максимальная нагрузка, которую устройство может длительно проводить без перегрева;
• Номинальный ток утечки: 30 мА - чувствительность срабатывания, достаточная для защиты человека от поражения током;
• Тип: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современных преобразователей частоты, зарядных устройств);
• Номинальное напряжение: 230 В - рассчитано на однофазные сети 220–240 В;
• Отключающая способность при КЗ: 6 кА - способно выдерживать и отключать ток короткого замыкания до 6000 А;
• Напряжение изоляции: 500 В - гарантирует надежную изоляцию внутренних компонентов;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (молнии, коммутационные броски);
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями;
• Количество полюсов: 2 - защищает фазу и нуль одновременно (1P+N);
• Степень защиты IP20 - защищено от прикосновения пальцами, но не от воды и пыли - требует установки внутри закрытого щита;
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень загрязнения: 2 - подходит для нормальных условий без значительного количества пыли, влаги или проводящего мусора;
• Электрическая износостойкость: 2000 циклов включения/отключения - срок службы при частых операциях;
• Механическая износостойкость: 20 000 циклов - долговечность механической части;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для всех щитов;
• Индикация: окно показывает положение контактов - видно, включен ли прибор даже при отключении по утечке.

Совместимость и монтаж

УЗО NXL-63 25А 30мА тип A монтируется на стандартную DIN-рейку 35 мм в любом распределительном щите. Совместимо с автоматическими выключателями других производителей, если они соответствуют габаритам DIN-рейки. Для правильной работы требуется подключение фазы и нуля - нельзя использовать в трехфазных системах без специальной сборки. Обязательно соблюдать полярность: вход L/N - на верхние клеммы, выход - на нижние. Нельзя подключать через удлинители или переходники - только напрямую в щит.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Применяется в соответствии с ПУЭ (Правила устройства электроустановок) для защиты групповых цепей освещения, розеток и бытовой техники. Электромеханическая конструкция обеспечивает работу без внешнего питания - сработает даже при отсутствии напряжения в сети.

Преимущества

• Тип A - единственная подходящая защита для современной техники с импульсными нагрузками (LED, инверторы, Wi-Fi роутеры, электрокотлы);
• Физическая индикация состояния - легко определить, сработало ли УЗО или просто выключен;
• Высокая отключающая способность (6 кА) - подходит для мест с высокой мощностью КЗ, включая многоквартирные дома;
• Долгий срок службы благодаря механической и электрической износостойкости - 20 тысяч и 2 тысячи циклов соответственно;
• Проверяемый тест-кнопкой - можно ежемесячно контролировать исправность без спецоборудования.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает воздействие влаги и пыли;
• Не работает в цепях с постоянным током - только переменный ток 50/60 Гц;
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем;
• Не рекомендуется для цепей с очень большими естественными утечками (например, старые провода, поврежденная изоляция) - будет ложное срабатывание;
• Не подходит для трехфазных систем без использования трёхполюсной модели (3P+N).

Примеры использования

• Защита группы розеток в кухне - где используются микроволновки, кофемашины, блендеры;
• Щит в квартире - для отдельной линии освещения и розеток спальни;
• Цеховой щит - защита станков с ЧПУ, которые имеют частотные преобразователи;
• Общественные здания - туалеты, гардеробы, где повышен риск поражения током;
• Автономные системы - солнечные инверторы, зарядные станции для электромобилей (при наличии переменного тока после преобразования).

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - если УЗО не отключилось, не используйте его;
• Проверяйте работоспособность хотя бы раз в месяц - это требование ПУЭ;
• При установке в щит с несколькими УЗО - выбирайте селективные (тип S) для основного, а этот - для конечных групп;
• Не подключайте несколько УЗО последовательно - это может вызвать ложные срабатывания;
• При использовании в холодных помещениях (гараж, подвал) - следите, чтобы температура не опускалась ниже -25C;
• При замене - всегда отключайте питание, так как УЗО имеет доступ к фазному и нулевому проводникам одновременно.
