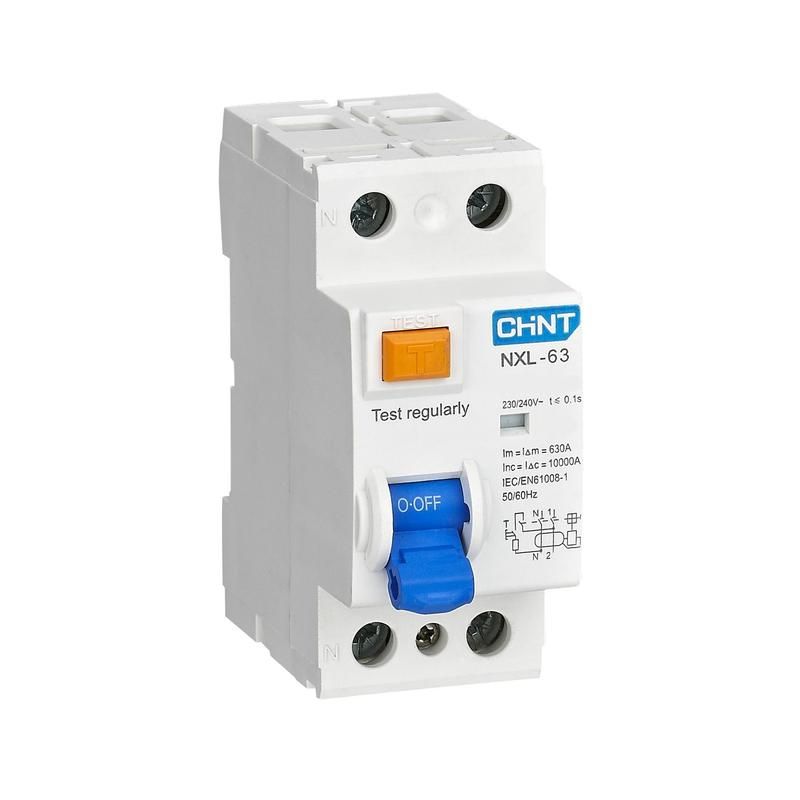

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип AC NXL-63 6кА (R) CHINT 280721

Устройство защитного отключения (УЗО) NXL-63 25А 30мА типа AC от бренда CHINT обеспечивает надёжную защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Артикул 280721 соответствует требованиям для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО NXL-63 предназначено для защиты человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции проводов или оборудования. Также защищает от возгораний, вызванных утечками тока в электропроводке. Подходит для установки в жилых домах, офисах, производственных помещениях и других объектах с однофазными сетями 230 В. Применяется в паре с автоматическими выключателями для комплексной защиты цепей освещения, розеток, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 25 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам; сработает при превышении этого значения, что безопасно для человека;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (стандартно для бытовых сетей);
• Напряжение сети: 230 В - совместимо с однофазными сетями 220–240 В;
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает работу при обрыве нулевого провода;
• Отключающая способность: 6 кА - выдерживает ток короткого замыкания до 6000 А без выхода из строя;
• Изоляционное напряжение: 500 В - гарантирует безопасную работу при перегрузках по напряжению;
• Импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов;
• Степень защиты: IP20 - защищено от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли;
• Рабочий диапазон температур: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице;
• Частота: 50/60 Гц - работает в любых стандартах сетей;
• Монтажная глубина: 75 мм - требует достаточного места внутри шкафа;
• Ширина: 2 модуля - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми распространёнными щитами;
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью, без агрессивной среды.

Совместимость и монтаж

УЗО NXL-63 25А 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется двухполюсная схема: фаза и ноль подводятся сверху, нагрузка - снизу. Обязательно соблюдать полярность - ноль должен проходить через устройство. Совместим с автоматами любой марки, если они имеют аналогичную ширину и подходят по току. Не рекомендуется устанавливать последовательно с другими УЗО без координации времени срабатывания - возможны ложные срабатывания. Кнопка «Тест» позволяет проверить исправность устройства без внешнего источника утечки.

Безопасность и стандарты

УЗО NXL-63 соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Произведено в соответствии с требованиями безопасности для электротехнических изделий. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения питания - устройство сработает при утечке тока без зависимости от внешней энергии. Индикатор положения контактов (окошко) показывает состояние: красный цвет - сработало, белый - включено.

Преимущества

• Электромеханическая схема - надёжнее электронных аналогов, особенно при перебоях в питании;
• Функция тестирования - возможность ежемесячной проверки работоспособности без специнструментов;
• Яркий индикатор состояния - сразу видно, было ли срабатывание;
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ;
• Совместимость с большинством щитов - легко заменяет старые модели того же форм-фактора.

Ограничения применения

• Не предназначен для защиты от постоянного тока - нельзя применять в системах с выпрямителем без дополнительных мер;
• Тип AC - не реагирует на пульсирующие постоянные утечки (например, от современной техники с импульсными источниками питания); для таких случаев нужен тип A;
• IP20 - не используется во влажных помещениях (ванная, баня, уличные щиты) без дополнительной защиты;
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ самостоятельно, требует установки перед ним автомата;
• Работает только при наличии нулевого провода - не применяется в трёхпроводных сетях без нуля.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Обеспечение безопасности для стиральных машин, бойлеров, микроволновок;
• Щитовая защита этажа в многоквартирном доме;
• Линии питания станков, насосов, компрессоров в мастерских и цехах;
• Дополнительная защита в щите после основного автомата 32 А.

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения;
• При подключении следите, чтобы ноль не был перепутан с фазой - это сделает УЗО бесполезным;
• Проверяйте функцию «Тест» хотя бы один раз в месяц - это обязательное условие безопасности;
• Если УЗО часто срабатывает - проверьте изоляцию проводки, наличие повреждённой техники или неправильное подключение нуля;
• При замене старого УЗО убедитесь, что новый имеет ту же ширину (2 модуля) и класс отключения (6 кА);
• Для помещений с мощной электроникой (серверы, LED-освещение, ИБП) рассмотрите переход на УЗО типа A - NXL-63 с типом AC может давать ложные отключения.
