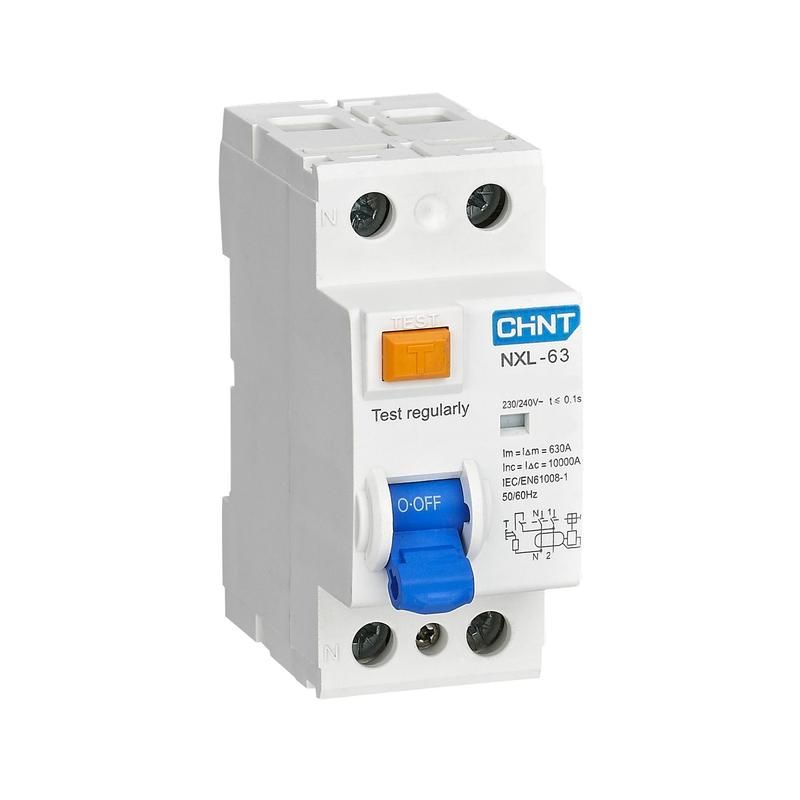

Выключатель дифференциального тока (УЗО) 2п 32А 30мА тип AC NXL-63 6кА (R) CHINT 280722

Устройство защитного отключения (УЗО) NXL-63 6кА (R) - это электромеханический аппарат для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых, офисных и промышленных сетях. Номинальный ток 32 А, чувствительность 30 мА и отключающая способность 6 кА делают этот УЗО надёжным решением для групповых цепей освещения, розеток и оборудования. Бренд CHINT, артикул 280722.

Назначение и область применения

УЗО NXL-63 6кА (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции проводов или корпуса оборудования. Также предотвращает возгорание, вызванное утечкой тока через изоляцию, заземление или человеческое тело. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, мастерских и производственных помещений. Применяется в однофазных сетях 230 В с частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 32 А - максимальная нагрузка, которую устройство может длительно пропускать без перегрева.
• Номинальный ток утечки: 30 мА - порог срабатывания, при котором УЗО отключает питание. Это безопасный уровень для защиты людей.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартный тип для большинства бытовых приборов).
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает возможность работы при обрыве одного провода.
• Отключающая способность: 6 кА - способность выдерживать и отключать ток короткого замыкания до 6000 А без выхода из строя.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях в сети.
• Импульсное напряжение: 4 кВ - устойчивость к высоковольтным скачкам (например, от молний или коммутационных перенапряжений).
• Степень защиты IP20 - защищено от прикосновения пальцами и крупными предметами, но не от пыли и воды. Для внутренней установки в закрытые щиты.
• Рабочий диапазон температур: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями в России и странах СНГ.
• Электрическая износостойкость: 2000 циклов включения/выключения - срок службы при частых операциях.
• Механическая износостойкость: 20 000 циклов - долговечность механической части.
• Степень загрязнения 2 - допустимо использование в помещениях с умеренной запылённостью (без металлической пыли, конденсата и агрессивных паров).

Совместимость и монтаж

УЗО NXL-63 6кА (R) монтируется на стандартную DIN-рейку шириной 35 мм. Совместим с любыми модульными щитами, соответствующими ГОСТ Р МЭК 60947. Устанавливается в паре с автоматическим выключателем (дифавтоматом не заменяет!). Обязательно подключение фазы и нуля - игнорирование нулевого провода приведёт к отказу защиты. Клеммы рассчитаны на медные провода сечением до 25 мм2. После монтажа необходимо проверить правильность подключения тестовой кнопкой.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Произведено по технологии электромеханического исполнения - работает даже при отсутствии питания, что обеспечивает надёжность при авариях. Индикатор положения контактов позволяет визуально определить, включено ли устройство или оно сработало.

Преимущества

• Электромеханическая конструкция - не зависит от внешнего питания, работает при любом состоянии сети.
• Высокая отключающая способность (6 кА) - подходит для мест с возможностью больших токов КЗ, например, рядом с трансформаторами.
• Индикация состояния - легко отличить срабатывание от ручного отключения.
• Подтверждённая долговечность - 20 тысяч механических циклов и 2 тысячи электрических.
• Совместимость с другими элементами серии NXL-63 - удобно собирать компактные щиты.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц.
• Не защищает от прямого прикосновения к токоведущим частям - требует дополнительных мер безопасности.
• Не реагирует на постоянные или пульсирующие токи утечки типа DC или pulsating DC - для таких задач нужен тип А или B.
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях (баня, улица, подвал без обогрева).
• Не предназначен для частого включения/отключения - используется как защитное, а не коммутирующее устройство.

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры.
• Щитовая группа для стиральной машины, бойлера, микроволновки.
• Линия освещения в подъезде или производственном цеху.
• Общий входной УЗО перед распределением по этажам в многоквартирном доме (при условии согласования с проектом).

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - если УЗО не отключилось, оно неисправно.
• Проверяйте работоспособность хотя бы один раз в месяц - это требование нормативов.
• Не используйте УЗО без автомата на входе - он не защищает от перегрузок и КЗ, только от утечек.
• При установке в старый щит убедитесь, что DIN-рейка прочная и не деформирована.
• Если в системе есть частотные преобразователи, светодиодные драйверы или ИБП - выбирайте УЗО типа А, а не AC, так как они генерируют пульсирующий ток утечки.
• Посадочный размер - 1 модуль (17,5 мм). Учитывайте свободное место в щите при планировании компоновки.
