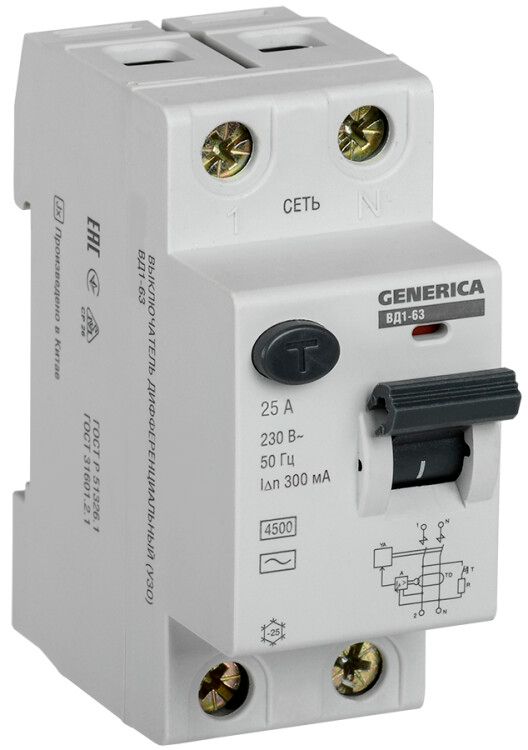

Выключатель дифференциальный (УЗО) ВД1-63 2Р 25А 300мА | MDV15-2-025-300 GENERICA IEK

Устройство защитного отключения (УЗО) ВД1-63 2 полюса 25А 300мА от бренда GENERICA предназначено для обеспечения безопасности людей при утечках тока в бытовых и промышленных сетях. Это надёжное УЗО из серии ВД1-63, совместимое с DIN-рейкой, работает в паре с автоматическими выключателями и не защищает от перегрузок или КЗ.

Назначение и область применения

УЗО ВД1-63 2 полюса 25А 300мА предотвращает поражение электрическим током при утечке тока через тело человека или повреждённую изоляцию. Его применяют там, где важна защита жизни, а не оборудования - например, в группах розеток, на входе в квартиру, в банях, гаражах и на объектах с повышенной влажностью. Этот тип УЗО не заменяет автоматический выключатель: он работает только при дифференциальном токе, поэтому его обязательно устанавливают последовательно с аппаратом защиты от перегрузок и короткого замыкания.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Дифференциальный ток: 300 мА - порог срабатывания; при утечке выше этого значения УЗО отключится за время менее 0,3 секунды;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для жилых и офисных помещений);
• Напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Частота: 50 Гц - оптимально для российских сетей;
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этой величины (не является основной функцией, но важно для целостности устройства);
• Устойчивость к импульсному току: 0,25 кА - способно выдерживать кратковременные скачки тока, например, от молнии или запуска двигателей;
• Количество полюсов: 2 - контролирует фазу и ноль одновременно, что необходимо для корректной работы УЗО;
• Степень защиты: IP20 - не защищено от воды и пыли, допускается установка только внутри щита;
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Тип: электронное - требует наличия напряжения сети для работы, не сработает при полном отключении питания.

Совместимость и монтаж

УЗО ВД1-63 2 полюса 25А 300мА монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для всех щитов, соответствующих ГОСТ Р МЭК 60439. Для правильного подключения требуется: фаза и ноль должны проходить через УЗО, заземление - отдельным проводником. Нельзя использовать с трёхфазными системами без дополнительных УЗО. Совместим со всеми автоматами серии ВД1-63 и аналогичными по габаритам. Артикул mdv15-2-025-300 указывает на точную комплектацию - не путать с другими токами или чувствительностями.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и IEC 61008-1. Применяется в соответствии с ПУЭ, особенно в цепях розеток и местах с риском поражения током. Электронный тип делает его зависимым от напряжения - при отключении электроэнергии устройство не будет работать даже при наличии утечки. Это отличает его от электромеханических УЗО, которые срабатывают автономно.

Преимущества

• Высокая надёжность срабатывания при утечке 300 мА - снижает риск возгорания и поражения;
• Широкая совместимость с продукцией GENERICA и IEK - легко интегрируется в существующие щиты;
• Долгий срок службы - 15 лет при нормальных условиях;
• Фиксированная двухполюсная конструкция исключает ошибки при подключении фазы и нуля;
• Подтверждённая устойчивость к импульсным помехам - подходит для районов с нестабильной сетью.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательна установка автомата перед УЗО;
• Электронный тип не срабатывает при отсутствии напряжения - нельзя применять в автономных системах без источника питания;
• IP20 - запрещена установка вне закрытого щита, в сырых или пыльных помещениях;
• Только тип AC - не реагирует на постоянный ток утечки (например, от выпрямителей или солнечных панелей);
• Не рекомендуется для защиты мощных нагревательных приборов (водонагреватели, печи) - лучше использовать УЗО с дифференциальным током 100 мА или ниже.

Примеры использования

• Групповая защита розеток в кухне, ванной комнате и детской;
• Входное УЗО в квартирном щите для защиты всей домашней сети;
• Щиты на дачах, гаражах, мастерских с высокой влажностью;
• Объекты с маломощным оборудованием: насосы, светильники, компьютеры, зарядные устройства.

Практические советы

• Перед установкой проверьте, чтобы нулевой провод после УЗО не был заземлён - это вызовет ложные срабатывания;
• При использовании нескольких УЗО в одном щите - выбирайте координированные (селективные) модели, чтобы избежать массового отключения;
• Проверяйте работу УЗО кнопкой “Т” ежемесячно - это гарантирует исправность;
• Посадочный размер 2 модуля - убедитесь, что в вашем щите достаточно места;
• Если нужна защита от постоянного тока утечки - используйте УЗО типа A или B, а не AC;
• УЗО ВД1-63 25А 300мА от GENERICA - хороший выбор для бюджетных решений, но не заменяет качественный автомат - всегда сочетайте с подходящим по току выключателем.
