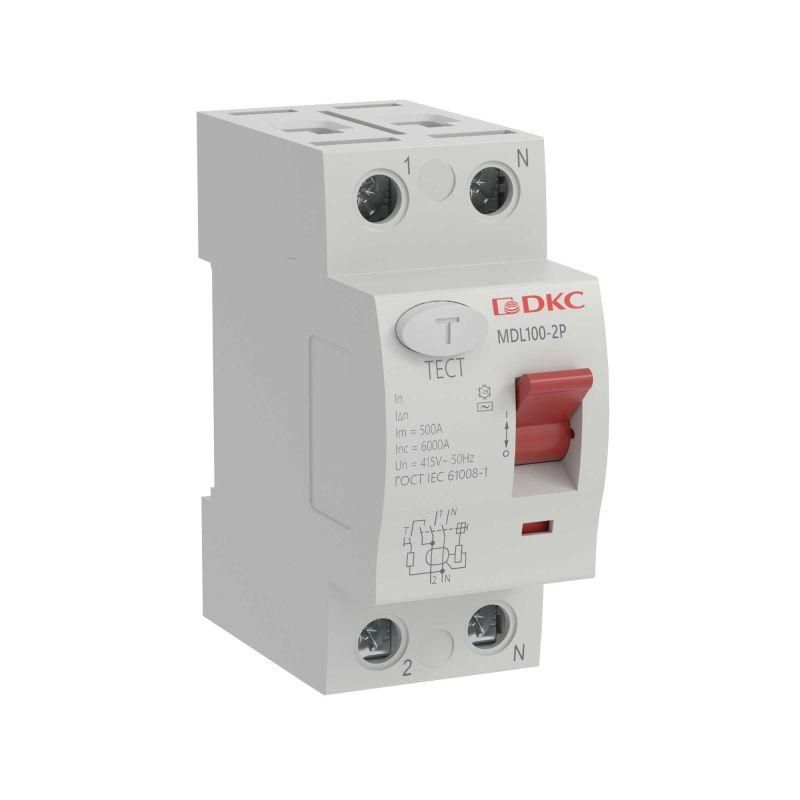

Выключатель дифференциального тока (УЗО) 2п (1P+N) 25А 300мА тип AC MDL100 YON MDL100-2P4-25-AC ДКС

Выключатель дифференциального тока MDL100-2P4-25-AC от YON (группа DKC) - двухполюсное устройство защитного отключения (УЗО) с током утечки 300 мА, предназначенное для предотвращения возгораний и поражений электрическим током в бытовых и коммерческих сетях 230 В.

Назначение и область применения

MDL100-2P4-25-AC защищает электропроводку от опасных утечек тока, которые могут вызвать перегрев, повреждение изоляции или поражение человека. Устройство реагирует на переменный ток утечки (тип AC), что делает его подходящим для большинства бытовых и промышленных нагрузок. Применяется в распределительных щитах жилых домов, квартир, офисов, торговых центров и объектов социальной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальный ток: 25 А - допустимый постоянный ток через устройство
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечке; срабатывает при превышении этого значения
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки
• Отключающая способность: 10 кА - способен безопасно прерывать ток короткого замыкания до этой величины
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Частота: 50 Гц - предназначено для сетей с частотой 50 Гц (стандарт РФ и Европы)
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчиво к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги
• Рабочий диапазон температур: -25...+40 C - можно устанавливать в неотапливаемых помещениях, но не на улице
• Способ монтажа: на DIN-рейку - совместим со стандартными щитами

Совместимость и монтаж

MDL100-2P4-25-AC монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите - два модуля (36 мм). Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Устройство не требует внешнего питания - работает за счёт тока нагрузки.

Безопество и стандарты

MDL100-2P4-25-AC соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения. Сертифицирован для использования в системах TN-S и TN-C-S. Наличие гарантии 5 лет подтверждает соответствие качеству производства.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжность даже при аварийных режимах
• Фиксированная чувствительность 300 мА оптимальна для противопожарной защиты - снижает риск ложных срабатываний при малых утечках
• Компактный формат (2 модуля) экономит место в щитке
• Универсальная совместимость с другими компонентами серии YON MAX
• Простая проверка работоспособности кнопкой “T”

Ограничения применения

• Не применяется в сетях с постоянным током утечки - не реагирует на пульсирующий DC или смешанный ток (не подходит для оборудования с выпрямителями, ИБП, LED-драйверами)
• IP20 не позволяет использовать в сырых местах, на улице или в помещениях с высокой влажностью (ванная, баня, подвал без гидроизоляции)
• Не является автоматическим выключателем - требует обязательной параллельной установки автомата на 25 А для защиты от перегрузок и КЗ
• Не рекомендован для защиты отдельных мощных приборов (например, бойлеров, электрокотлов) - лучше применять УЗО с током утечки 10–30 мА

Примеры использования

• Защита всей группы розеток в квартире
• Общая противопожарная защита вводного щита дома
• Щитовая защита в торговом центре на этажном распределительном щите
• Подключение после главного автомата перед группой освещения и розеток

Практические советы

• Перед установкой всегда проверяйте состояние изоляции проводки - УЗО не спасёт от старой, треснувшей или намокшей проводки
• При использовании нескольких УЗО в одной системе следите, чтобы они были координированы по времени срабатывания - иначе возможны ложные отключения
• Проверяйте работу устройства ежемесячно кнопкой “T”: при нажатии оно должно отключиться
• После срабатывания обязательно найдите причину утечки - не просто включайте снова
• Посадочный диаметр зажимов рассчитан на медные провода сечением до 16 мм2 - не используйте алюминий или слишком толстые провода
