Выключатель дифференциального тока YON max MDL100 1п+N 30mA 25A типАС | MDL100-2P2-25-AC DKC ДКС

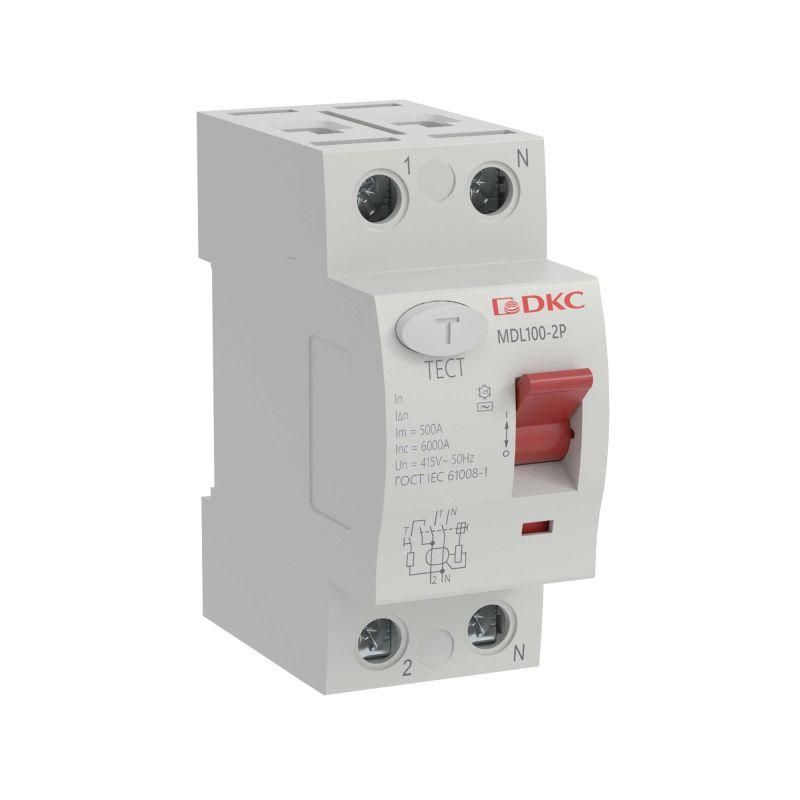

Выключатель дифференциального тока (УЗО) 2 полюса (1P+N) 25А 30мА тип АС MDL100 от бренда YON (группа DKC) предназначен для защиты человека от поражения электрическим током и предотвращения возгораний, вызванных утечками тока в бытовых и коммерческих электросетях. Устройство работает в однофазной сети 230 В и монтируется на DIN-рейку.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса (1P+N) 25А 30мА тип АС MDL100 реагирует на утечку тока более 30 миллиампер — опасного уровня для жизни человека. Он автоматически отключает питание при появлении тока утечки, например, при повреждении изоляции провода, контакте с металлическим корпусом оборудования или случайном прикосновении к токоведущим частям.

Подходит для установки в распределительных щитах жилых домов, квартир, коттеджей, офисов, торговых центров и других объектов социальной инфраструктуры. Особенно важен в помещениях с повышенной влажностью — ванных комнатах, кухнях, подвалах, где риск поражения током выше.

Технические характеристики

• Номинальное напряжение: 230 В — рассчитан на работу в стандартной бытовой однофазной сети.
• Номинальный ток: 25 А — выдерживает нагрузку до 25 ампер без перегрева; подходит для групповой защиты освещения, розеток, бытовой техники.
• Дифференциальный ток: 30 мА — чувствительность выбрана для защиты людей; менее 10 мА применяют в медицинских учреждениях, более 100 мА — для противопожарной защиты.
• Тип тока утечки: AC — реагирует только на переменный ток утечки (наиболее распространённый тип в быту); не защищает от постоянного тока утечки (например, от импульсных БП).
• Количество полюсов: 2 (1P+N) — отключает одновременно фазу и ноль, исключая возможность сохранения потенциала на нулевом проводе после срабатывания.
• Отключающая способность при КЗ: 10 кА — способен безопасно прервать ток короткого замыкания до 10 тысяч ампер, что соответствует требованиям для современных жилых зданий.
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Устойчивость к импульсному току: 10 кА — подтверждает надёжность работы даже при высоких импульсных нагрузках.
• Степень защиты IP20: защищён от прикосновений пальцами и твёрдыми предметами, но не от воды — устанавливается только внутри закрытых щитов.
• Ширина модуля: 2 модуля — занимает 36 мм на DIN-рейке, совместим с большинством стандартных щитов.
• Рабочий температурный диапазон: -25…+40 °C — можно использовать в неотапливаемых помещениях, в том числе в подъездах, технических этажах, на дачах.
• Частота: 50 Гц — оптимизирован для российской и европейской сети.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса (1P+N) 25А 30мА тип АС MDL100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы: фаза (L) и ноль (N) должны быть подведены строго согласно маркировке на устройстве. Нельзя менять местами вход и выход — это нарушит функциональность.

Обязательно используйте отдельный нулевой проводник для этого УЗО — он не должен соединяться с другими нулями до устройства. Это предотвратит ложные срабатывания. Для правильной работы требуется наличие заземления в системе TN-S или TN-C-S.

Безопасность и стандарты

УЗО MDL100 соответствует международным нормам IEC/EN 61009-1 и российскому ГОСТ Р 51326.1. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Производитель гарантирует работоспособность в течение 5 лет при соблюдении условий эксплуатации.

Преимущества

• Двухполюсная конструкция обеспечивает полное отключение цепи — фаза и ноль размыкаются одновременно, снижая риск остаточного напряжения.
• Высокая отключающая способность (10 кА) позволяет применять устройство в новых и реконструируемых объектах без необходимости дополнительной защиты от КЗ.
• Устойчивость к импульсным перенапряжениям делает его надёжным в районах с нестабильной сетью или частыми грозами.
• Гарантия 5 лет — один из самых длинных сроков среди аналогичных решений на рынке.

Ограничения применения

• Не подходит для защиты от постоянного тока утечки — не сработает при использовании устройств с выпрямителем (например, светодиодные светильники с драйверами, зарядные станции EV).
• IP20 не допускает установку во влажных или открытых местах — обязательно помещать внутрь герметичного щита.
• Не является автоматическим выключателем — требует обязательной парной установки с аппаратом защиты от перегрузки и КЗ (обычно автоматом на 25 А).
• Не рекомендуется для питания мощных нагревательных приборов (>5.5 кВт) без проверки совместимости с тепловыми режимами системы.

Примеры использования

• Защита группы розеток на кухне — предотвращает удар током при работе микроволновки, кофеварки, блендера.
• Щитовая в квартире — основной УЗО для всей жилой зоны, установленный после главного автомата.
• Электрооборудование в подвале — защита от пробоя изоляции в старой проводке.
• Торговый центр — групповое УЗО для отдела бытовой техники, где много мобильных устройств и удлинителей.

Практические советы

• Перед первым запуском нажмите кнопку «Тест» — устройство должно отключиться. Если нет — не включайте и проверьте подключение.
• Проверяйте состояние УЗО ежемесячно — тестирование не требует инструментов и занимает 2 секунды.
• Не устанавливайте несколько УЗО на одну цепь без координации — возможны селективные отказы.
• При проектировании щита учитывайте посадочные размеры: 2 модуля = 36 мм. Убедитесь, что есть место рядом для автомата на 25 А.
• Если в вашей сети часто происходят ложные срабатывания — возможно, проблема в старой проводке или наличии нескольких УЗО на одной фазе. Обратитесь к электрику.
