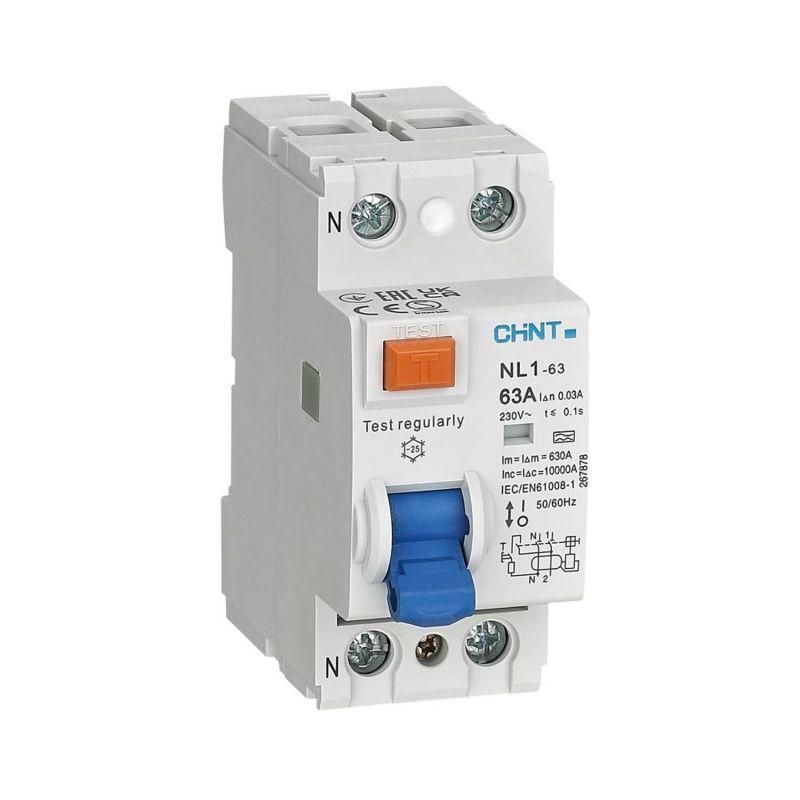

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип A 10кА NL1-63 CHINT 200584

Устройство защитного отключения (УЗО) 2P 25A 30mA 10kA тип A от бренда CHINT в серии NL1 обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Этот УЗО надёжно работает в условиях постоянной нагрузки и соответствует требованиям безопасности для установки в распределительных щитах.

Назначение и область применения

УЗО 2P 25A 30mA 10kA тип A используется для защиты человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию, а также для предотвращения пожаров, вызванных утечками тока через изоляцию. Подходит для установки в жилых домах, офисах, производственных помещениях и других объектах с однофазными сетями 230/400 В. Применяется в качестве дополнительной защиты после автоматического выключателя.

Технические характеристики

• Номинальный ток: 25 А - допустимая постоянная нагрузка без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Количество полюсов: 2P - защищает фазу и ноль одновременно;
• Отключающая способность при КЗ: 10 кА - способен безопасно отключить цепь даже при максимальном коротком замыкании;
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современной техники с выпрямителями);
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 400 В и однофазные 230 В;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках по напряжению;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как удары молнии;
• Степень защиты IP20: защищено от прикосновения к токоведущим частям и от крупных частиц пыли, но не от воды;
• Рабочий диапазон температур: от -25C до +40C - подходит для установки в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Конструкция: электромеханическая - работает без внешнего питания, надёжнее электронных аналогов;
• Индикация: окно показывает положение контактов - видно, сработало ли устройство;
• Монтаж: на DIN-рейку 35 мм - стандартная система для всех распределительных щитов.

Совместимость и монтаж

УЗО 2P 25A 30mA 10kA тип A устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется последовательное подключение с автоматическим выключателем на 25 А или выше. Нельзя использовать без защиты от короткого замыкания - УЗО само не защищает от сверхтоков. Подключаются входные провода сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Монтаж выполняется только при отключенном питании.

Безопасность и стандарты

УЗО серии NL1 соответствует международным стандартам IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в соответствии с классом загрязнения 2 - то есть для помещений с нормальным уровнем запылённости. Электромеханическая схема исключает риск отказа при отключении электропитания. Индикационное окно позволяет визуально определить состояние устройства без тестирования.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии напряжения в сети;
• Высокая отключающая способность (10 кА) - подходит для мест с высокими токами КЗ;
• Тип A - эффективно реагирует на утечки от современного оборудования (ИБП, компьютеры, зарядные устройства);
• Индикация состояния контактов - снижает время диагностики;
• Подтверждённая долговечность: 2000 циклов включения/отключения - срок службы более 10 лет при регулярном использовании.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно используйте вместе с автоматическим выключателем;
• IP20 - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной защиты;
• Не рекомендуется применять в сетях с большим количеством импульсных помех без фильтров - возможны ложные срабатывания;
• Не подходит для трехфазных систем без нулевого провода - требует наличия N-проводника;
• Работает только при наличии напряжения на входе - при обрыве нуля или фазы функция защиты теряется.

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне, в ванной и детской комнате;
• Щитовая на этаже многоквартирного дома - для отдельных квартир или секций;
• Оборудование мастерских - станки, шлифмашины, сварочные аппараты;
• Освещение и оборудование в административных зданиях - серверные, офисы, медицинские пункты;
• Автомобильные сервисы - где используются компрессоры, диагностическое оборудование и зарядные устройства.

Практические советы

• Перед первым включением всегда нажимайте кнопку «Тест» - устройство должно отключиться. Проверяйте эту функцию хотя бы один раз в месяц;
• Выбирайте УЗО с номиналом тока 25 А только для нагрузок до 5–6 кВт. Для больших мощностей нужен автомат с большей rated current;
• Не комбинируйте несколько УЗО на одной линии без координации - это может вызвать селективные отказы;
• При установке в старый щит с плохой изоляцией - сначала проверьте целостность проводки, чтобы избежать постоянных ложных срабатываний;
• Если УЗО часто срабатывает без явной причины - возможно, проблема в изоляции проводов или в одном из подключённых приборов. Отключите все нагрузки и включайте по очереди;
• Артикул 200584 - это точный идентификатор модели. При заказе запасного УЗО 2P 25A 30mA 10kA тип A от CHINT используйте именно этот артикул - другие серии могут отличаться по характеристикам.
