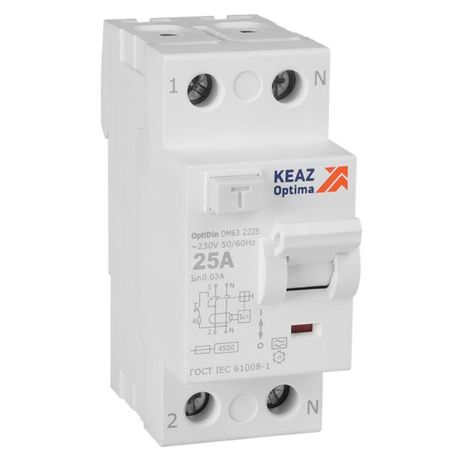

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 2П 25А 30мА A 4,5кА OptiDin DM63-2225-A-4,5-УХЛ4 - 343912 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ Optima 343912 - двухполюсное устройство защиты от поражения электрическим током, предназначенное для бытовых и промышленных сетей с напряжением 230 В. Номинальный ток 25 А и чувствительность 30 мА обеспечивают надёжную защиту людей при утечках тока, особенно в условиях повышенной влажности благодаря классу исполнения УХЛ4.

Назначение и область применения

УЗО КЭАЗ Optima 343912 защищает человека от поражения электрическим током при утечке тока через тело - например, при повреждении изоляции провода или контакте с неисправным оборудованием. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, гаражей и других помещений, где есть риск возникновения утечек тока. Особенно эффективно в местах с высокой влажностью: ванные комнаты, кухни, бассейны, производственные зоны с мойкой оборудования.

Технические характеристики

• Число полюсов: 2
• Номинальный ток (I_n): 25 А
• Номинальный отключающий дифференциальный ток (I_Δn): 30 мА
• Тип дифференциальной характеристики: A - реагирует на переменный ток и импульсный постоянный ток (например, от современных приборов: инверторы, зарядные устройства, ЭПРА)
• Номинальное рабочее напряжение: 230 В переменного тока
• Номинальная коммутационная способность: 4,5 кА
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Класс исполнения: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

УЗО КЭАЗ Optima 343912 монтируется на DIN-рейку шириной 35 мм, как стандартные автоматические выключатели. Для правильной работы требуется подключение фазного и нулевого проводника на соответствующие клеммы - переполюсовка недопустима. Устройство не требует внешнего питания. Работает совместно с любыми автоматическими выключателями на 25 А и ниже, установленными в том же щите. Обязательно проверьте соответствие сечения проводов: для 25 А рекомендовано медное сечение не менее 2,5 мм2.

Безопатность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствует международному стандарту IEC 61009 для устройств защитного отключения типа A. Протестировано на механическую прочность, термическую устойчивость и долговременную работоспособность при циклическом срабатывании.

Преимущества

• Реакция на импульсный постоянный ток (тип A) - обеспечивает защиту от утечек от современной техники: LED-освещения, компьютеров, инверторов, стиральных машин, электромобилей
• Класс исполнения УХЛ4 позволяет использовать устройство в неотапливаемых помещениях, на объектах с суровым климатом
• Механизм тестирования кнопкой “T” - возможность ежемесячной проверки работоспособности без специнструментов
• Индикация состояния: положение рычага показывает включен/выключен, а также сработало ли УЗО

Ограничения применения

• Не предназначено для защиты от перегрузок и коротких замыканий - необходимо применять в паре с автоматическим выключателем
• Не работает при отсутствии нулевого провода - нельзя использовать в системах TN-C
• Не защищает от одновременного прикосновения к двум фазам - только от утечек в землю
• Не следует устанавливать в местах с постоянным воздействием открытой воды, масла, химических веществ - степень защиты IP20 не предохраняет от прямого попадания жидкости

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Щитовая на даче - защищает всю группу освещения и розеток от утечек при старой проводке
• Цех с металлообработкой - защита станков с частотными преобразователями, которые генерируют импульсный ток утечки
• Гараж с зарядным устройством для электросамоката - предотвращает срабатывание обычного УЗО типа AC, которое не реагирует на импульсы

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения
• Подключайте ноль строго на помеченную клемму N - неверное подключение сделает УЗО бесполезным
• Проверяйте работу кнопкой “T” хотя бы один раз в месяц - даже если всё кажется нормально
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводки, наличие поврежденных приборов или плохих соединений
• Для больших объектов используйте селективные УЗО (с задержкой времени) на входе, чтобы избежать массового отключения при одной утечке
