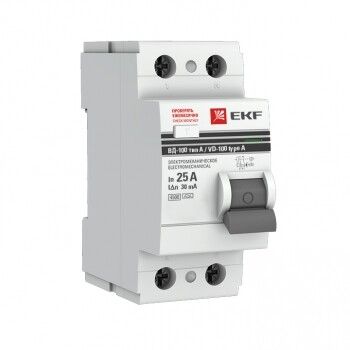

Выключатель дифференциальный (УЗО) ВД-100 2P 25А/30мА (тип А, электромехническое) PROxima | elcb-2-25-30-em-a-pro EKF

Выключатель дифференциального тока (УЗО) ВД-100 2П 25А 30мА тип А электромеханический от бренда EKF - надёжное устройство защитного отключения, предназначенное для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока. Артикул elcb-2-25-30-em-a-pro соответствует сериям PROxima и отличается повышенной устойчивостью к низким температурам.

Назначение и область применения

УЗО ВД-100 защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительными токами утечки, которые могут развиваться в аварийных ситуациях. Устройство применяется в жилых домах, офисах, на производстве - особенно там, где есть риск утечек через заземление или повреждённую проводку. Обязательно используется в паре с автоматическим выключателем, так как само не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 25 А - допустимая нагрузка на цепь без срабатывания
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Ток утечки: 30 мА - чувствительность, достаточная для защиты жизни человека
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, компьютеров)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключающая способность: 4,5 кА - выдерживает кратковременные скачки тока при КЗ
• Напряжение изоляции: 660 В - безопасная работа при высоких потенциалах
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к грозовым и коммутационным перенапряжениям
• Сечение провода: 1–25 мм2 - подходит для медных жил от тонких до мощных кабелей
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли; требует установки в закрытый щит
• Рабочая температура: -25…+35 C - работает в неотапливаемых помещениях, на улице внутри щита
• Модульная ширина: 2 модуля - занимает 18 мм в распределительном щите
• Глубина монтажа: 74 мм - требуется место для подвода проводов и фиксации на DIN-рейке
• Частота: 50 Гц - предназначено для стандартных сетей России и стран СНГ
• Степень загрязнения: 2 - рассчитано на нормальные условия без пылевых осаждений и конденсата
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху (вход) и снизу (выход) - соблюдайте полярность: L и N должны быть правильно подведены. Совместим со всеми автоматами серии EKF PROxima и аналогичными изделиями других производителей. Для полноценной защиты используйте в связке с автоматом на 25 А или ниже. Не устанавливайте без защитного корпуса - IP20 не позволяет работать в открытом виде. Убедитесь, что глубина щита минимум 74 мм, чтобы не задеть механизм при закрывании крышки.

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, регламентирующим безопасность устройств защитного отключения. Электромеханическая конструкция гарантирует работу даже при отсутствии внешнего питания - в отличие от электронных аналогов. Это делает его более надёжным в условиях перебоев с питанием или повреждений электронных компонентов.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, отказоустойчив
• Поддержка типа А - эффективно реагирует на импульсные токи утечки от современной техники (ИБП, инверторы, LED-освещение)
• Широкий диапазон рабочих температур - можно применять в холодных помещениях, чердачных щитах, на объектах без отопления
• Длинная гарантия - 84 месяца указывает на высокую долговечность сборки
• Селективное исполнение доступно - позволяет организовать многоступенчатую защиту без ложных срабатываний

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом
• IP20 - нельзя устанавливать во влажных местах без герметичного корпуса
• Работает только при температуре выше -25 C - не подходит для открытых уличных щитов зимой
• Не рекомендовано использование в сетях с постоянным током или смешанным током (AC/DC) вне диапазона типа А
• Не подходит для трёхфазных систем - только двухполюсное исполнение для однофазных цепей

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне, в ванной, в мастерской
• Щитовая защита для насосов, тепловых завес, кондиционеров с частотными преобразователями
• Объекты с низкотемпературным режимом: холодильные камеры, ангары, подвалы, дачные дома
• Производственные участки с оборудованием на базе ШИМ-преобразователей (станки, конвейеры)

Практические советы

• Перед установкой проверьте сечение проводов - они должны попадать в диапазон 1–25 мм2. Меньшие жилы плохо фиксируются, большие - не помещаются в зажимы
• При использовании нескольких УЗО в одной системе выбирайте селективные модели (если доступны) - это исключит ложные отключения всей сети
• Тестируйте устройство кнопкой «T» ежемесячно - даже если всё кажется в порядке
• Не экономьте на месте установки: обеспечьте свободный доступ к механизму для обслуживания и тестирования
• Если планируете монтаж в старом щите - проверьте глубину: 74 мм - минимально необходимое расстояние от передней стенки до задней
