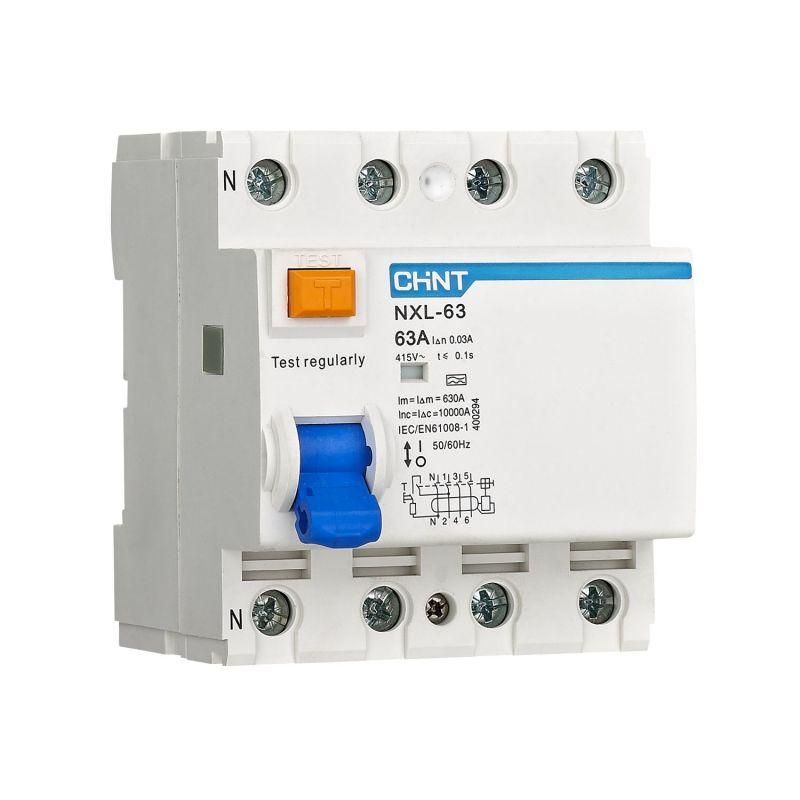

Выключатель дифференциального тока (УЗО) 4п 25А 30мА тип A NXL-63 6кА (R) CHINT 280784

Устройство защитного отключения (УЗО) NXL-63 6kA 3P+N 25A 30mA тип A (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в трёхфазных сетях с нулём. Это надёжное электромеханическое устройство из серии NXL-63 подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NXL-63 6kA 3P+N 25A 30mA тип A (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также оно предотвращает возгорание проводки из-за утечек тока, которые могут возникнуть при старении изоляции, повреждении кабеля или неисправности бытовых приборов. Подходит для использования в трёхфазных сетях 400 В с нулевым проводом - например, в щитах многоквартирных домов, офисах, цехах с оборудованием на 380 В.

Технические характеристики

• Номинальный ток: 25 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных светильников, зарядных устройств);
• Количество полюсов: 4 (3P+N) - защищает три фазы и ноль одновременно, отключает все провода при утечке;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - рассчитан на работу в сети 380–400 В переменного тока;
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные скачки);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, на улице внутри щита;
• Степень защиты IP20 - защищено от прикосновения пальцами и крупными предметами, но не от пыли и влаги - требует установки в закрытый щит;
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запылённости (не в сырых, пыльных цехах без дополнительной защиты);
• Электрическая износостойкость: 2000 циклов включения/отключения - срок службы при частых операциях;
• Механическая износостойкость: 20 000 циклов - долгий срок работы механической части;
• Конструкция: электромеханическая - работает без внешнего питания, сохраняет функциональность даже при отсутствии напряжения в сети;
• Индикация: окно показывает положение контактов - видно, включен ли прибор или он сработал.

Совместимость и монтаж

УЗО NXL-63 6kA 3P+N 25A 30mA тип A (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на верхней и нижней части корпуса - входные провода снизу, выходные сверху (по правилам ПУЭ). Каждый полюс имеет отдельные клеммы для L1, L2, L3 и N. Ноль обязательно подключается через УЗО - нельзя использовать общий ноль после него. Монтаж возможен только в сухих, защищённых от влаги и пыли распределительных щитах. Устройство не требует дополнительных компонентов - полностью автономно.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и IEC 61009-2-1. Электромеханическая конструкция исключает риск отказа при отключении напряжения. Применение типа A делает его совместимым с современной техникой, использующей импульсные источники питания - что важно для соблюдения норм безопасности в новых зданиях. Регулярное тестирование кнопкой «Тест» один раз в месяц - обязательное условие эксплуатации согласно рекомендациям производителя.

Преимущества

• Электромеханическая схема - работает даже при обрыве нуля или отсутствии напряжения в сети;
• Тип A - защищает от утечек от современного оборудования (инверторы, LED-светильники, компьютеры, зарядки);
• Чёткая индикация состояния - легко определить, сработало ли УЗО или просто выключено;
• Высокая отключающая способность (6 кА) - подходит для мест с высокой мощностью короткого замыкания;
• Долгий срок службы - 20 тысяч механических циклов обеспечивают надёжность на десятки лет при нормальной эксплуатации.

Ограничения применения

• Не предназначен для установки вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для однофазных сетей без нуля - требуется четырёхполюсное исполнение 3P+N;
• Не реагирует на чистые постоянные токи утечки - для таких случаев нужен тип B;
• Не используется в качестве основного рубильника - не рассчитан на частые включения/выключения нагрузки;
• Не применяется в условиях повышенной влажности (бассейны, парилки, открытые площадки) без дополнительной герметизации.

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома;
• Щитовая на этаже офисного здания с серверами, принтерами и другим IT-оборудованием;
• Распределительный щит производственного участка с ЧПУ-станками, насосами и приводами на базе инверторов;
• Объекты с системами освещения на светодиодах и контроллерами - где классический тип AC не сработает.

Практические советы

• Выбирая УЗО NXL-63 6kA 3P+N 25A 30mA тип A (R), убедитесь, что номинальный ток нагрузки не превышает 25 А - иначе будет ложное срабатывание или перегрев;
• Подключение нуля - строго через УЗО. Общий ноль после него недопустим - это сделает защиту бесполезной;
• Перед первым включением всегда нажмите кнопку «Тест» - если УЗО не отключилось, оно неисправно;
• Проверяйте работоспособность хотя бы раз в месяц - особенно в местах с высокой влажностью или активным использованием техники;
• При установке в щит с несколькими УЗО - следите, чтобы они были правильно координированы по времени срабатывания (селективность), чтобы не отключались все при одной утечке;
• Для защиты от перенапряжений рекомендуется дополнительно установить Surge Protection Device (SPD) перед УЗО.
