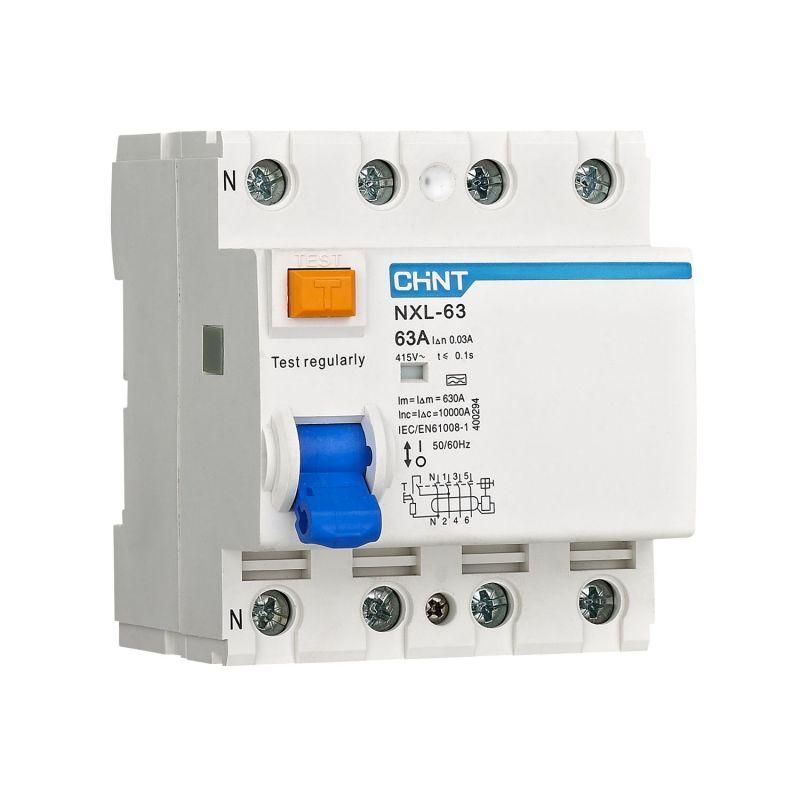

Выключатель дифференциального тока (УЗО) 4п 32А 30мА тип A NXL-63 6кА (R) CHINT 280785

Устройство защитного отключения (УЗО) NXL-63 6kA 3P+N 32A 30mA тип A (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в сетях 400 В. Это надёжное электромеханическое устройство серии NXL-63 подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NXL-63 6kA 3P+N 32A 30mA тип A (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также оно предотвращает возгорания, вызванные утечками тока в проводке. Подходит для использования в трёхфазных сетях 400 В с частотой 50/60 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где есть оборудование с переменным током - станки, насосы, системы вентиляции, освещение, бытовые приборы.

Технические характеристики

• Номинальный ток: 32 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, при которой УЗО отключится для защиты жизни человека;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор;
• Количество полюсов: 4 (3P+N) - защищает три фазы и ноль одновременно, отключает все провода при утечке;
• Отключающая способность при КЗ: 6 кА - способность выдерживать и отключать ток короткого замыкания до 6000 А;
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств);
• Напряжение изоляции Ui: 500 В - максимальное напряжение, которое может выдержать изоляция между токоведущими частями;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчивость к кратковременным перенапряжениям (молнии, коммутационные скачки);
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами и от предметов более 12 мм, но не защищено от пыли и воды;
• Рабочий диапазон температур: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Электрическая износостойкость: 2000 циклов включения/выключения - количество операций при нагрузке;
• Механическая износостойкость: 20 000 циклов - срок службы при многократных ручных тестах и отключениях;
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью, без агрессивной среды;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для шкафов автоматики;
• Индикация: окно положения контактов - показывает, что устройство отключилось (зелёный цвет = включено, красный = отключено).

Совместимость и монтаж

УЗО NXL-63 6kA 3P+N 32A 30mA тип A (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на верхней и нижней части корпуса - входные провода снизу, выходные сверху (по правилам ПУЭ). Обязательно соблюдать полярность: L1, L2, L3, N должны соответствовать фазам и нулевому проводу. Нельзя использовать с однофазными системами без нуля. Совместим со всеми автоматическими выключателями серии NXL-63 и другими устройствами, рассчитанными на DIN-рейку 35 мм. Максимальное сечение проводов - до 25 мм2 (проверьте документацию на клеммы перед монтажом).

Безопасность и стандарты

УЗО NXL-63 соответствует требованиям ГОСТ IEC 61009-1 и IEC 61009-2-1. Конструкция выполнена в соответствии с классом безопасности II - двойная изоляция, без необходимости заземления корпуса. Электромеханическая схема гарантирует работу даже при отсутствии питания на нуле - важное преимущество перед электронными аналогами. Сертифицировано для применения в условиях степени загрязнения 2 и температуре до +40 C.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, надёжнее в аварийных ситуациях;
• Тип A - защищает от утечек от современной техники (инверторы, ИБП, LED-драйверы), в отличие от типа AC;
• Яркая индикация положения контактов - сразу видно, почему произошло отключение;
• Высокая механическая долговечность - 20 тысяч циклов - подходит для мест с частыми тестами;
• Поддержка четырёхполюсного исполнения - безопасное отключение всех проводов, включая ноль, исключает риск сохранения потенциала после отключения.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендуется для цепей с высоким уровнем постоянного тока утечки (например, от старых выпрямителей) - лучше выбрать тип B;
• Не подходит для защиты одного потребителя мощностью выше 7 кВт (при 380 В) - возможен перегрев при длительной работе на пределе;
• Не используется в качестве основного рубильника - не предназначен для частых включений/отключений под нагрузкой;
• Требуется обязательная проверка кнопкой «Тест» ежемесячно - игнорирование снижает надёжность защиты.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - особенно актуально при наличии стиральных машин, бойлеров;
• Щитовая на этаже многоэтажного дома - отдельное УЗО для каждой квартиры или группы розеток;
• Производственные участки с ЧПУ-станками, промышленными инвертерами - тип A обеспечивает защиту от утечек от частотных преобразователей;
• Объекты с энергоэффективным освещением - LED-светильники и драйверы часто создают пульсирующие утечки, которые тип AC не отлавливает.

Практические советы

• Перед установкой всегда проверяйте соответствие номинала УЗО (32 А) и автомата (если установлен отдельно) - они должны быть одинаковыми или автомат иметь меньший номинал;
• При использовании нескольких УЗО в одном щите - используйте селективные (время задержки) модели, чтобы избежать ложных срабатываний;
• Не подключайте ноль от другого УЗО - каждый УЗО должен иметь свою нейтральную шину, иначе будет ложное срабатывание;
• После монтажа обязательно нажмите кнопку «Тест» - если УЗО не отключилось, не включайте его в работу;
• При частых срабатываниях - проверьте изоляцию проводки, наличие повреждённых приборов, особенно влажных зон;
• Для замены - выбирайте точно такой же артикул 280785 или эквивалент с типом A, 3P+N, 32 А, 30 мА - другие параметры могут не обеспечить нужную защиту.
