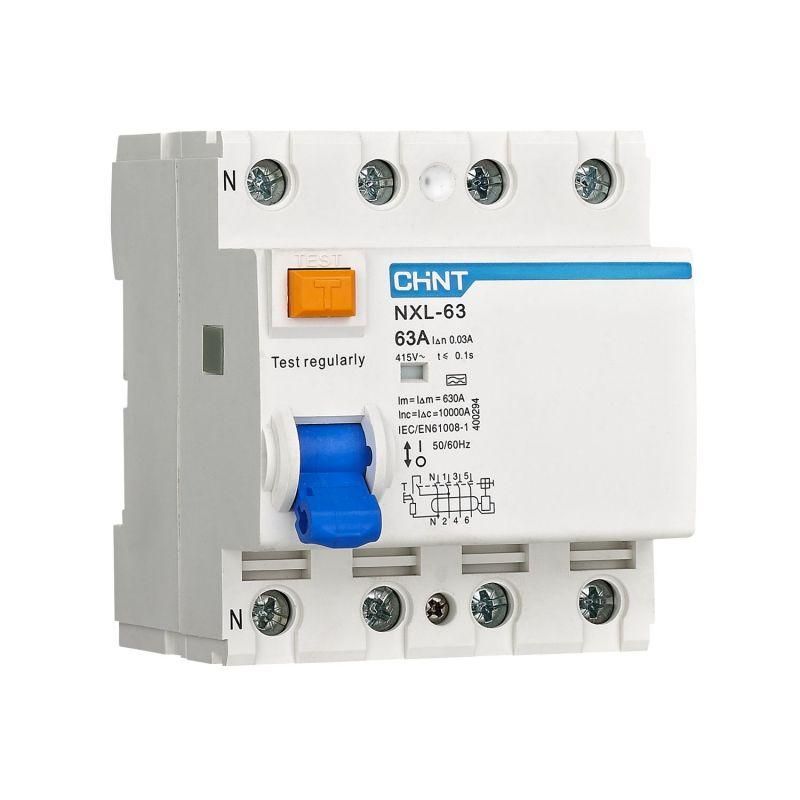

Выключатель дифференциального тока (УЗО) 4п 63А 30мА тип A NXL-63 6кА (R) CHINT 280787

Устройство защитного отключения (УЗО) NXL-63 6kA 3P+N 63A 30mA тип A (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в сетях до 400 В. Этот аппарат подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NXL-63 6kA 3P+N 63A 30mA тип A (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции оборудования. Также оно снижает риск возгорания, вызванного утечками тока в проводке. Применяется в сетях переменного тока 400 В, 50/60 Гц, где требуется высокий уровень безопасности - в квартирах, офисах, производственных цехах, на предприятиях с использованием электроники и частотных преобразователей.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать мощные нагрузки, такие как группы розеток, тепловые насосы или оборудование на производстве.
• Номинальный ток утечки: 30 мА - чувствительность выбрана для защиты людей: при утечке выше этого значения устройство отключится за доли секунды.
• Номинальное напряжение: 400 В - совместимо с трехфазными сетями 380–400 В.
• Количество полюсов: 4 (3P+N) - защищает три фазы и ноль одновременно, исключая работу при обрыве нулевого провода.
• Отключающая способность при КЗ: 6 кА - выдерживает токи короткого замыкания до 6000 А, что соответствует требованиям большинства распределительных систем.
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных инверторов, светодиодных светильников, зарядных устройств).
• Напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках по напряжению.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчиво к скачкам напряжения, таким как удары молнии или коммутационные помехи.
• Степень защиты IP20 - защищено от прикосновения пальцами и твердыми предметами, но не от воды и пыли. Подходит только для внутренней установки в закрытых щитах.
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице.
• Частота: 50/60 Гц - работает в любых стандартах сети.
• Электрическая износостойкость: 2000 циклов включения/выключения - рассчитано на длительную службу даже при частых операциях.
• Механическая износостойкость: 20 000 циклов - долговечная конструкция механических компонентов.
• Степень загрязнения: 2 - допустимо использование в условиях с легким загрязнением (пыль, конденсат), характерных для помещений.

Совместимость и монтаж

УЗО NXL-63 6kA 3P+N 63A 30mA тип A (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать полярность: входные клеммы обозначены L1/L2/L3/N, выходные - T1/T2/T3/TN. Ноль обязательно подключается через устройство - отключение произойдет при обрыве нулевого провода. Монтаж выполняется после отключения питания. Устройство занимает 4 модуля (72 мм) по ширине. Совместимо с автоматическими выключателями серии NXL-63 других номиналов.

Безопасность и стандарты

УЗО соответствует международному стандарту IEC 61009-1 и российскому ГОСТ Р 51326.1. Конструкция - электромеханическая, то есть работает без внешнего питания: даже при отключении напряжения устройство сохраняет функциональность. Это делает его надежнее, чем электронные аналоги.

Преимущества

• Защита от всех видов утечек: переменных и пульсирующих постоянных токов благодаря типу A - идеально для современной техники.
• Четкая индикация: окно показывает состояние контактов - «I» = включен, «O» = отключен. Облегчает диагностику.
• Высокая надежность: электромеханическая схема не зависит от качества электросети.
• Подходящий номинал: 63 А и 30 мА - оптимальный баланс между защитой и возможностью подключить несколько потребителей.
• Совместимость с другими элементами серии NXL-63 - легко формировать комплексную защиту в одном щите.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 не защищает от влаги и пыли.
• Не защищает от прямого прикосновения к токоведущим частям - требует наличия заземления и других мер безопасности.
• Не рекомендуется для цепей с постоянным током - только для переменного тока 50/60 Гц.
• Не следует использовать вместо дифавтомата: не обеспечивает защиту от перегрузок и коротких замыканий - нужен дополнительный автоматический выключатель.
• Не подходит для помещений с экстремальной влажностью (бассейны, парилки) - требуются специальные УЗО с IP44 и выше.

Примеры использования

• Групповая защита розеток в кухне, ванной комнате или мастерской.
• Щиты на производстве с оборудованием на базе частотных преобразователей (станки, конвейеры).
• Объекты с большим количеством электроники: серверные, медицинские кабинеты, IT-центры.
• Жилые дома с современной бытовой техникой: стиральные машины, духовые шкафы, системы отопления.

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - устройство должно отключиться. Проверяйте эту функцию ежемесячно.
• При установке в щит с несколькими УЗО используйте координацию по времени - чтобы не было ложных срабатываний всей системы.
• Убедитесь, что нулевой провод проходит только через этот УЗО и не соединяется с нулями других групп - иначе будет ложное срабатывание.
• Посадочный диаметр кабельных вводов - до 16 мм2. Не используйте более толстые провода без переходника.
• Для больших объектов лучше применять селективные УЗО (тип S) на вводе, а этот - как конечное защитное устройство.
