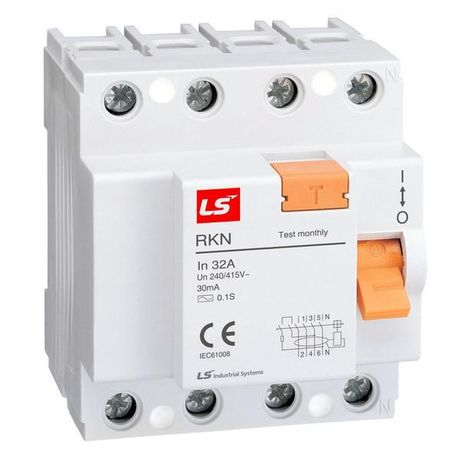

Дифференциальный выключатель нагрузки (УЗО) RKN 3P+N 25A 30mA AC-TYPE NEW ROGY (RUSSIA) - 062400378B LSIS

Выключатель дифференциального тока (УЗО) 3P+N 25A 30mA AC-TYPE / A от LS Electric - устройство для защиты людей и оборудования от поражения электрическим током при утечках на землю. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

Этот УЗО защищает от поражения током при утечках переменного тока (AC) и импульсных постоянных токов (тип A). Он срабатывает при утечке свыше 30 мА - уровне, безопасном для человека. Применяется в сетях 230/415 В, 50 Гц, где есть риск возникновения утечек: ванные комнаты, кухни, мастерские, насосные станции, оборудование с частотными преобразователями и сварочные аппараты.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток через устройство
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам
• Количество полюсов: 4 (3 фазы + N) - обеспечивает отключение всех проводников при аварии
• Номинальное напряжение: 230/415 В - совместим с однофазной и трёхфазной сетью
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток (например, от инверторов)
• Предельная отключающая способность: 6 кА - выдерживает КЗ до этой величины
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Частота: 50 Гц - для стандартных сетей России и Европы
• Коммутационная износостойкость: 6000 циклов - срок службы при частых включениях
• Ширина: 4 модуля - занимает 72 мм в DIN-коробке
• Глубина монтажа: 73,5 мм - требует достаточного места внутри шкафа
• Макс. сечение кабеля: 35 мм2 - позволяет подключить мощные провода
• Диапазон температур: от -5 до +40 C - работает в помещениях, не на улице
• Кратковременная задержка отключения: да - снижает ложные срабатывания при кратковременных перегрузках

Совместимость и монтаж

УЗО 3P+N 25A 30mA AC-TYPE / A монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - подходят медные одножильные и многожильные кабели сечением до 35 мм2. Ноль (N) обязательно подключается, так как устройство контролирует баланс между фазами и нулём. Монтаж возможен только в закрытом щите, так как степень защиты IP20 не предусматривает работу на открытом воздухе. Установка должна выполняться после автоматического выключателя по току (дифавтомат не заменяет УЗО, а сочетается с ним).

Безопасность и стандарты

УЗО соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Сертифицирован для использования в бытовых и промышленных системах. Отличается высокой надёжностью срабатывания при типе A - важный показатель для современного оборудования с электроникой. Кратковременная задержка исключает ложные срабатывания при запуске двигателей или зарядке конденсаторов.

Преимущества

• Защита от двух видов опасных токов утечки: переменного и пульсирующего постоянного - актуально для инверторов, ЭПРА, ИБП
• Кратковременная задержка повышает отказоустойчивость системы
• Высокая коммутационная износостойкость - 6000 циклов - увеличивает срок службы
• Чёткая маркировка полюсов и схема подключения на корпусе
• Поддержка 4-полюсного исполнения - гарантирует отключение нуля при утечке

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током выше 10% от номинала - требуется специальное УЗО типа B
• Не заменяет автоматический выключатель - нужен отдельный АВ для защиты от перегрузок и КЗ
• Требует правильного подключения ноля; неверная схема делает защиту бесполезной
• Не рекомендован для температур ниже -5 C - может не сработать или выйти из строя

Примеры использования

• Щит в квартире - защита розеток в ванной и кухне
• Производственный участок - питание ЧПУ-станков с частотными преобразователями
• Автомойка - насосы и осушители с потенциальной утечкой на корпус
• Склад с LED-освещением и драйверами - защита от пульсирующих токов утечки
• Объекты с ИБП - когда источник бесперебойного питания генерирует постоянную составляющую тока

Практические советы

• Выбирая УЗО, проверьте, что сечение кабеля не превышает 35 мм2 - иначе соединение будет ненадёжным
• При установке в щит с несколькими УЗО используйте координацию по времени - чтобы не отключались все устройства при одной утечке
• Проверяйте работоспособность кнопкой “T” ежемесячно - даже если устройство старое
• Не подключайте ноль от другого УЗО - каждый 4-полюсный УЗО должен иметь собственный ноль
• При использовании с частотными преобразователями - этот УЗО (тип A) оптимален, но не заменяйте его на обычный тип AC
• Убедитесь, что глубина шкафа ≥73,5 мм - иначе механизм не войдёт полностью
