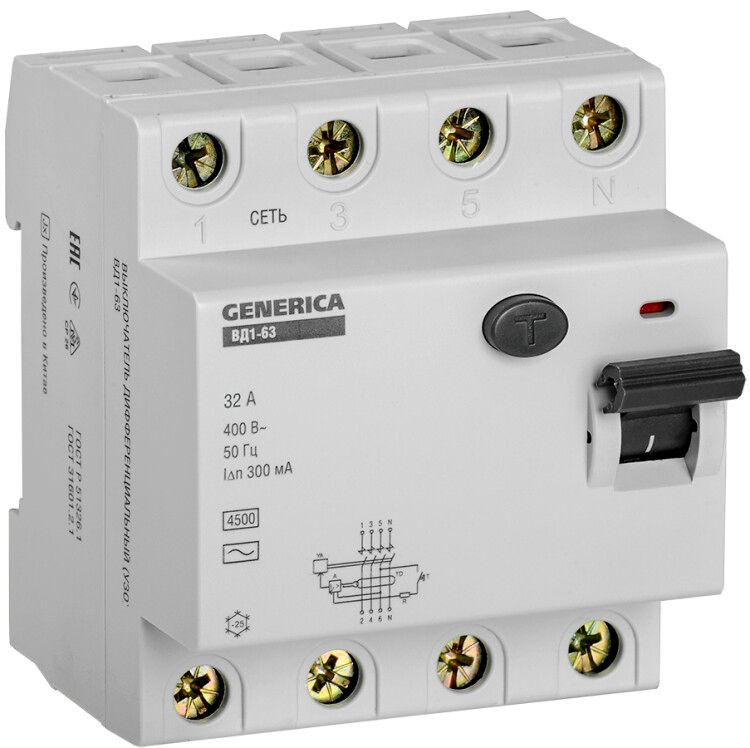

Выключатель дифференциальный (УЗО) ВД1-63 4Р 32А 300мА | MDV15-4-032-300 GENERICA IEK

Устройство защитного отключения (УЗО) ВД1-63 4 полюса 32А 300мА от бренда GENERICA - это четырёхполюсное электронное УЗО, предназначенное для защиты людей от поражения электрическим током в трёхфазных сетях с заземлением. Артикул mdv15-4-032-300 соответствует серии ВД1-63 и применяется там, где важна надёжная фильтрация утечек тока, но не требуется защита от перегрузок и КЗ.

Назначение и область применения

УЗО ВД1-63 4 полюса 32А 300мА защищает людей от поражения электрическим током при утечках через тело или изоляцию оборудования. Отличается тем, что не защищает от перегрузок и коротких замыканий - эти функции должны обеспечиваться автоматическими выключателями. Подходит для установки в распределительных щитах трёхфазных цепей: промышленные станки, насосные группы, системы вентиляции, конвейеры, освещение крупных помещений. Применяется в системах TN-S и TN-C-S с глухозаземлённой нейтралью.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В переменного тока
• Номинальный ток: 32 А - максимальный рабочий ток без срабатывания
• Дифференциальный ток: 300 мА - чувствительность к утечкам; сработает при превышении этого значения
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки, не на постоянные или импульсные
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этой величины, но не отключает их самостоятельно
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока (например, от грозовых разрядов)
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Модульная ширина: 4 модуля - занимает 72 мм на DIN-рейке
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытых щитов
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

УЗО ВД1-63 4 полюса 32А 300мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо использовать четыре провода: L1, L2, L3, N. Нулевой провод обязательно проходит через УЗО - его нельзя подключить минуя устройство. Монтаж выполняется после установки автоматических выключателей, так как УЗО не имеет встроенной защиты от перегрузок. Подключение следует выполнять с учётом полярности: входные контакты обозначены “L” и “N”, выходные - “T”. Не допускается подключение нагрузки выше 32 А - это вызывает перегрев и преждевременный выход из строя.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1. Электронный тип устройства делает его зависимым от наличия напряжения питания - при отключении сети оно не будет работать. Это важно учитывать при проектировании систем аварийного освещения или критичных объектов. Устройство не содержит механических элементов, поэтому срок службы определяется долговечностью электронных компонентов. Работает в температурном диапазоне от -5C до +40C - не рекомендуется для установки вне помещений или в необогреваемых щитах зимой.

Преимущества

• Высокая точность срабатывания при утечках 300 мА - снижает риск ложных срабатываний
• Электронная схема обеспечивает быстрое отключение менее чем за 40 мс
• Изготовлено по технологии GENERICA - проверенная серия ВД1-63 с высокой отказоустойчивостью
• Подходит для сложных многофазных систем с общим нулём
• Работает в паре с любыми автоматами класса B/C/D - легко интегрируется в существующую схему

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата перед УЗО
• Реагирует только на переменный ток утечки (тип AC) - не сработает при постоянных утечках (например, от неисправных выпрямителей)
• IP20 - запрещена установка во влажных помещениях, на улице или в открытых щитах
• Не работает при отсутствии напряжения - не подходит для резервных систем без постоянного питания
• Не рекомендуется для однофазных цепей - использование 4-полюсного УЗО в 220 В схемах экономически неэффективно

Примеры использования

• Защита трёхфазного станка с ЧПУ в цеху - предотвращает удар током при повреждении изоляции двигателя
• Щитовая на производстве с группой насосов - отключает питание при пробое на корпус
• Освещение большого складского комплекса - защищает обслуживающий персонал от утечек в светильниках
• Система вентиляции с частотным преобразователем - при условии, что преобразователь не создаёт постоянных утечек

Практические советы

• Перед установкой проверьте, что нулевой провод не соединён с заземлением до УЗО - это вызовет ложное срабатывание
• Обязательно используйте автоматический выключатель на 32 А или ниже перед этим УЗО - он обеспечит защиту от перегрузок
• При использовании в системе с несколькими УЗО - выбирайте селективные (S-типа) версии, чтобы избежать массового отключения
• Проверяйте работу кнопкой “Тест” ежемесячно - даже при отсутствии видимых проблем
• Не устанавливайте УЗО ВД1-63 4 полюса 32А 300мА в качестве основного вводного устройства - его чувствительность слишком высока для всего здания; лучше применять 100–300 мА на вводе и 30 мА на ответвлениях
