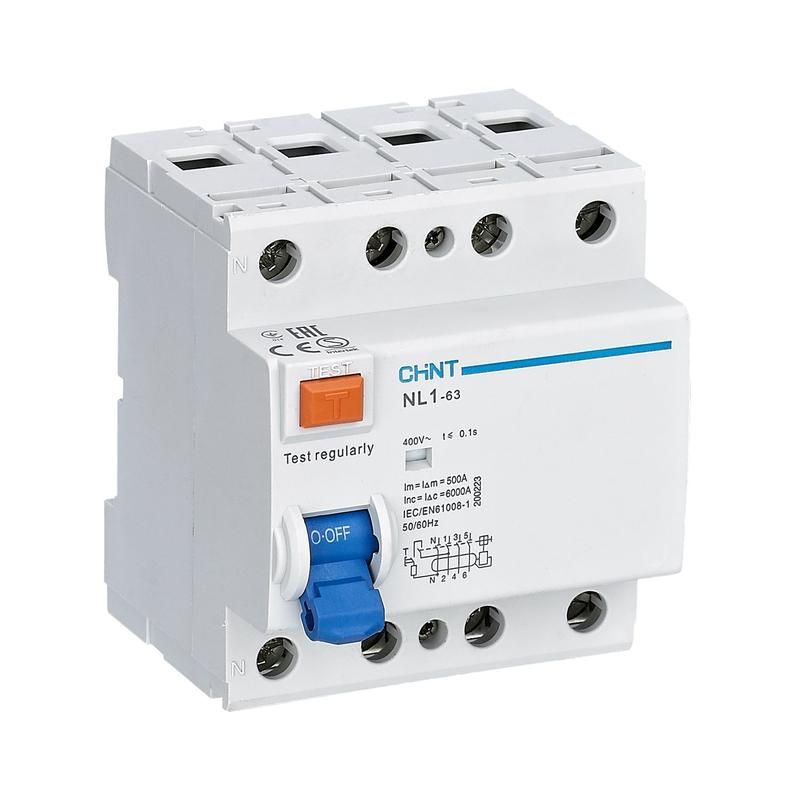

Выключатель дифференциального тока (УЗО) 4п 40А 100мА тип AC 6кА NL1-63 (R) CHINT 200227

Устройство защитного отключения (УЗО) NL1-63 6kA 4P 40A 100mA тип AC от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в четырёхпроводных сетях. Этот УЗО NL1-63 рассчитан на работу в промышленных и коммерческих объектах с высокими требованиями к безопасности.

Назначение и область применения

УЗО NL1-63 6kA 4P 40A 100mA тип AC применяется в трёхфазных сетях переменного тока 400 В для защиты от утечек тока, вызванных повреждением изоляции, случайными прикосновениями к токоведущим частям или неисправностями оборудования. Подходит для установки в распределительных щитах жилых комплексов, производственных цехов, офисных зданий и других объектов, где требуется надёжная защита от поражения током и пожарной безопасности.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без перегрева и отключения;
• Номинальный ток утечки: 100 мА - чувствительность к утечкам, при которой УЗО автоматически отключается;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Отключающая способность при КЗ: 6 кА - максимальный ток короткого замыкания, который УЗО может безопасно прервать;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не срабатывает на постоянный или импульсный);
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних компонентов;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги;
• Рабочий диапазон температур: от -25C до +40C - допустимый интервал для установки в неотапливаемых помещениях;
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления в электрощитах.

Совместимость и монтаж

УЗО NL1-63 6kA 4P 40A 100mA тип AC совместимо с любыми модульными автоматическими выключателями, установленными на DIN-рейке 35 мм. Для правильного подключения необходимо соблюдать полярность: входные и выходные клеммы должны соответствовать направлению потока энергии. Нулевой проводник подключается к специальному выводу N, а фазы - к контактам L1–L3. Устройство не требует внешнего питания - работает исключительно на основе электромеханической схемы, что делает его отказоустойчивым даже при аварийном отключении нуля.

Безопасность и стандарты

УЗО NL1-63 соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Конструкция выполнена в соответствии с классом загрязнения 2 - то есть допускает использование в помещениях с нормальным уровнем запылённости и отсутствием агрессивных паров. Электрическая и механическая износостойкость составляет 2000 циклов включения-отключения, что гарантирует долгую службу при регулярном использовании.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, срабатывает даже при обрыве нуля;
• Индикационное окно - позволяет визуально определить состояние контактов (включено/отключено);
• Высокая отключающая способность (6 кА) - обеспечивает безопасность при серьёзных авариях;
• Поддержка 4-полюсного исполнения - идеально для трёхфазных систем с общим нулём;
• Широкий диапазон температур - можно использовать в холодных складах, на открытых площадках и в неотапливаемых помещениях.

Ограничения применения

• Тип AC - не реагирует на постоянный ток утечки, поэтому не подходит для систем с выпрямителями, светодиодными источниками питания или оборудованием с импульсными блоками питания;
• Степень защиты IP20 - нельзя устанавливать во влажных местах (бани, подвалы, улица), на открытом воздухе или в условиях повышенной запылённости без дополнительной защиты;
• Не предназначен для частого ручного включения/отключения - рекомендовано применять в качестве защитного, а не коммутирующего элемента;
• Нельзя использовать в сетях с TN-C - требуется обязательное разделение PEN-провода на PE и N перед УЗО.

Примеры использования

• Защита группы мощных станков на производстве с трёхфазным питанием;
• Щитовая в административном здании для защиты розеточных групп и освещения;
• Распределительный щит торгового центра, где важно минимизировать риск возгорания от утечек;
• Объекты с высокой плотностью потребителей: серверные комнаты, медицинские учреждения, школы.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - УЗО NL1-63 должно отключиться. Это проверяет работоспособность механизма;
• Проверяйте функциональность кнопкой «Тест» не реже одного раза в месяц - это требование нормативов;
• При проектировании системы убедитесь, что нулевой провод после УЗО не соединяется с заземлением или другими нулями - это вызовет ложные срабатывания;
• Выбирайте УЗО с током утечки 100 мА только для групповой защиты. Для отдельных розеток или помещений с повышенной опасностью (ванная, кухня) лучше использовать 30 мА;
• Посадочный размер на DIN-рейку стандартизирован - совместим с любыми корпусами и шинами, подходящими под серию NL1.
