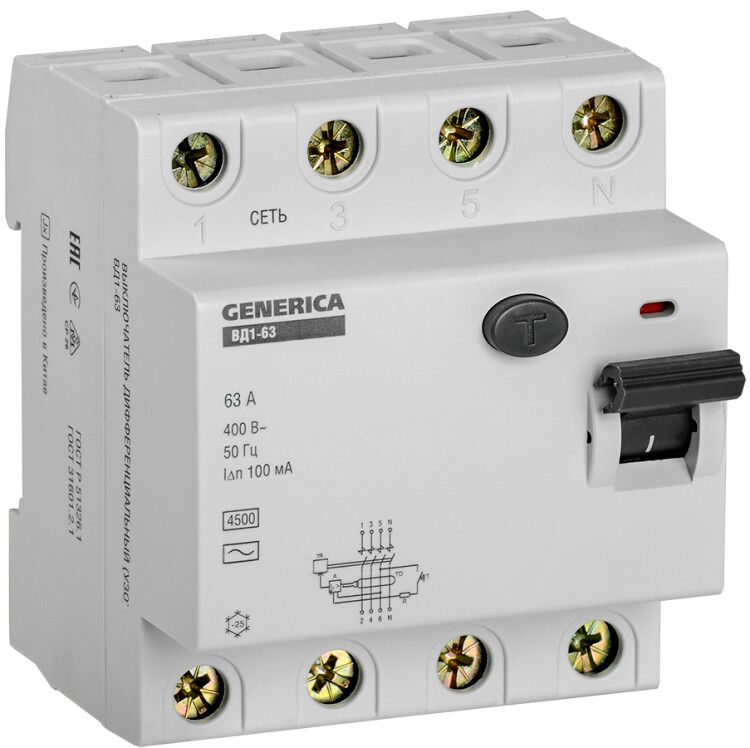

Выключатель дифференциальный (УЗО) ВД1-63 4Р 63А 100мА | MDV15-4-063-100 GENERICA IEK

Выключатель дифференциального тока (УЗО) ВД1-63 4 полюса 63А 100мА от GENERICA предназначен для защиты людей от поражения электрическим током за счёт быстрого отключения цепи при утечке тока. Устройство работает в сетях с напряжением до 400 В и подходит для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО ВД1-63 4 полюса 63А 100мА - это электронное устройство защитного отключения, которое не защищает от перегрузок или коротких замыканий. Его задача - обнаружить утечку тока между фазами и нулём и отключить питание при значении утечки выше 100 мА. Подходит для защиты групповых линий в жилых, коммерческих и промышленных объектах: офисы, склады, производственные участки, где есть группы мощных потребителей (например, насосы, компрессоры, конвейеры).

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети с нулевым проводником (TN-S, TN-C-S).
• Номинальный ток: 63 А - максимальный рабочий ток через каждую фазу.
• Дифференциальный ток: 100 мА - чувствительность к утечке; срабатывает при превышении этого значения.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный.
• Отключающая способность при КЗ: 4,5 кА - способен выдерживать и отключать ток короткого замыкания до этой величины, но не является автоматическим выключателем.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Частота: 50 Гц - предназначено для стандартной сети в России и странах СНГ.
• Модульная ширина: 4 модуля - занимает 72 мм по ширине на DIN-рейке.
• Степень защиты: IP20 - не защищён от воды и пыли, требует установки внутри закрытого щита.
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Устойчивость к импульному току: 0,25 кА - может выдержать один кратковременный импульс тока до 250 А без выхода из строя.

Совместимость и монтаж

УЗО ВД1-63 4 полюса 63А 100мА устанавливается на стандартную DIN-рейку 35 мм. Для работы требуется подключение всех четырёх проводов: L1, L2, L3, N. Ноль обязательно проходит через устройство - без него УЗО не будет работать. Монтировать можно только после отключения питания. Подключать следует согласно схеме на корпусе устройства. Обязательно проверьте соответствие нагрузки номинальному току 63 А - превышение вызовет перегрев и отказ. УЗО не заменяет автоматический выключатель - его необходимо использовать в паре с аппаратом защиты от перегрузок и КЗ (например, с автоматом на 63 А).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-95 и IEC 61009-1. Относится к классу B (электронное исполнение), что делает его зависимым от наличия напряжения питания - при отключении ноля или аварии в сети, когда нет напряжения, УЗО не сможет сработать. Это важно учитывать при проектировании систем безопасности.

Преимущества

• Высокая надёжность срабатывания при утечках до 100 мА - обеспечивает защиту жизни при косвенном прикосновении.
• Работает в трёхфазных сетях с нулём - идеально для промышленных и крупных бытовых объектов.
• Изготовлено по технологии GENERICA - серия ВД1-63 имеет проверенную долговечность и стабильность параметров.
• Подходит для массового применения благодаря унифицированной форме и совместимости с большинством щитов.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка в паре с автоматическим выключателем.
• Реагирует только на переменный ток утечки (тип AC) - не сработает при появлении постоянного тока утечки (например, от выпрямителей, ИБП, светодиодных драйверов).
• Электронное исполнение - зависит от наличия напряжения в сети; при обрыве нуля или полном отключении питания - не функционирует.
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах без дополнительной защиты.
• Не рекомендуется для защиты отдельных розеточных групп в домах - лучше применять УЗО с 30 мА для таких целей.

Примеры использования

• Защита трёхфазного оборудования: станков, насосов, воздушных компрессоров в цехах.
• Общая защита всей квартиры/дома от утечек, если установлен вводный щит (при наличии автомата на 63 А).
• Щиты управления на складах, торговых центрах, логистических комплексах.
• Системы освещения и вентиляции в зонах с повышенной опасностью (бассейны, кухни, прачечные) - при условии, что другие УЗО с 30 мА уже установлены на розеточные группы.

Практические советы

• Выбирая УЗО ВД1-63 4 полюса 63А 100мА, убедитесь, что ваша нагрузка не превышает 63 А - иначе возможен перегрев контактов.
• Проверяйте посадочный диаметр клемм - он соответствует стандартным медным проводам сечением до 25 мм2.
• Перед первым запуском нажмите кнопку «Тест» - если УЗО не отключилось, устройство неисправно.
• Не используйте этот УЗО вместо дифавтомата - он не имеет тепловой и электромагнитной защиты.
• Для повышения надёжности в промышленных условиях рекомендуется устанавливать УЗО с временной задержкой (S-типа), если в цепи есть частые ложные срабатывания.
• Артикул mdv15-4-063-100 - это точный идентификатор для заказа запасных частей или аналогов от IEK и других производителей.
