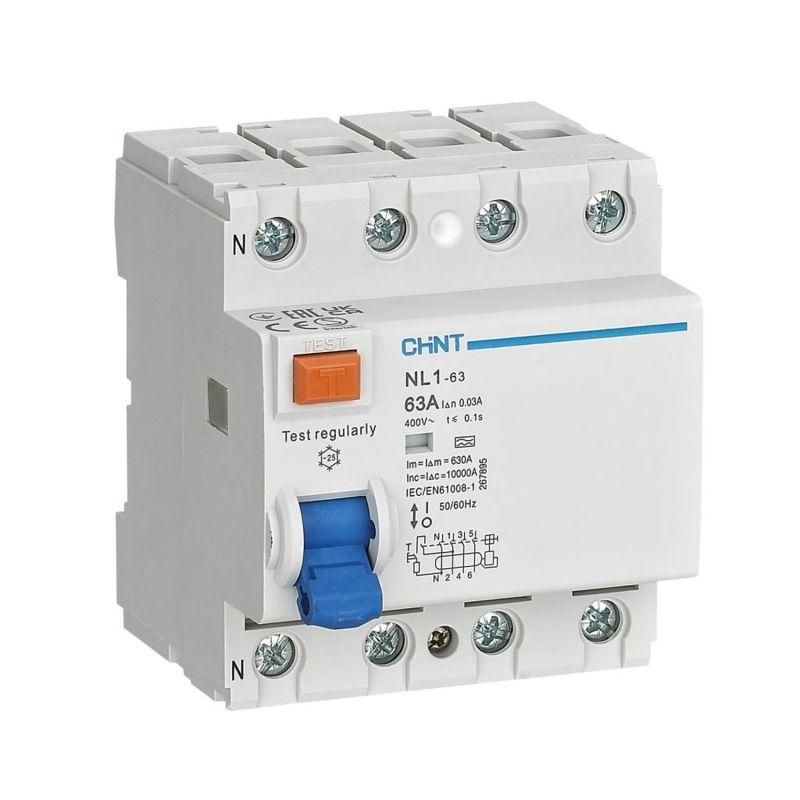

Выключатель дифференциального тока (УЗО) 4п 63А 300мА тип AC-S NL1-100 10кА (R) CHINT 200423

Устройство защитного отключения (УЗО) NL1-100 S - четырёхполюсный аппарат с номинальным током 63 А и чувствительностью 300 мА, предназначен для защиты людей и оборудования от поражения электрическим током и возгораний из-за утечек тока в трёхфазных сетях 400 В. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам, а артикул NL1-100 S указывает на серию и исполнение устройства.

Назначение и область применения

УЗО NL1-100 S защищает от косвенного прикосновения - когда человек случайно касается корпуса оборудования, оказавшегося под напряжением из-за повреждения изоляции. Также предотвращает возгорание, вызванное длительной утечкой тока в проводке. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Особенно эффективно в системах TN-S и TT, где требуется высокий уровень безопасности. Применяется в цепях питания станков, насосов, конвейеров, освещения и другого трёхфазного оборудования.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может безопасно проводить без перегрева.
• Номинальный ток утечки: 300 мА (0,3 А) - порог срабатывания при появлении дифференциального тока. Защита рассчитана на предотвращение пожара, а не на защиту человека - для этого используют УЗО с 30 мА.
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением до 400 В.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, что важно для равномерного отключения всей цепи при утечке.
• Отключающая способность при КЗ: 10 кА - способен выдерживать и отключать ток короткого замыкания до 10 000 А без выхода из строя.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный (например, от сварочных аппаратов или ИБП).
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии или коммутационные броски.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и влаги - требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице.
• Селективная защита: да - позволяет координировать с другими УЗО выше по цепи, чтобы избежать массового отключения при локальной утечке.
• Конструкция: электромеханическая - работает без внешнего питания, сохраняет функциональность даже при отсутствии напряжения в сети.

Совместимость и монтаж

УЗО NL1-100 S монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать полярность: входные клеммы обозначены L1–L3 и N, выходные - соответствуют нагрузке. Ноль обязательно подключается через устройство - игнорирование этого правила делает защиту некорректной. Монтаж выполняется после автоматического выключателя по току короткого замыкания. Устройство занимает 4 модуля ширины. Совместимо с любыми автоматическими выключателями серии CHINT NL1 и аналогичными изделиями других производителей, если они имеют одинаковые габариты и класс отключения.

Безопасность и стандарты

УЗО NL1-100 S соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в соответствии со степенью загрязнения 2 - то есть допускает наличие небольшого количества неметаллической пыли в помещении, но не влажность или металлическую пыль. Электрическая и механическая износостойкость - 2000 циклов включения-отключения, что соответствует нормативному сроку службы в условиях регулярного использования.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, остаётся работоспособным даже при аварийном отключении питания.
• Селективность - снижает риск массового отключения в сложных распределительных системах.
• Индикация состояния - окно показывает, находится ли контакт в положении “вкл” или “выкл”, что упрощает диагностику.
• Высокая отключающая способность (10 кА) - подходит для промышленных объектов с большой мощностью.
• Подтверждённая долговечность - 2000 циклов работы обеспечивают стабильность в течение всего срока службы.

Ограничения применения

• Тип AC - не реагирует на постоянный ток утечки, поэтому не подходит для цепей с выпрямителями, ИБП, светодиодными драйверами или оборудованием с частотными преобразователями.
• IP20 - нельзя устанавливать во влажных местах, на улице, в сырых подвалах или без герметичного щита.
• 300 мА - не обеспечивает защиту жизни человека. Для бытовых зон (ванная, кухня) рекомендованы УЗО с 10–30 мА.
• Рабочая температура до -25C - не применяется в холодных регионах без отопления щита.
• Не является автоматическим выключателем - требует обязательной установки перед собой аппарата защиты от перегрузки и КЗ.

Примеры использования

• Защита трёхфазного двигателя на производстве с возможностью селективного отключения при утечке в одной фазе.
• Щитовая группа для системы освещения и силовой нагрузки в торговом центре.
• Цепь питания конвейера с несколькими потребителями, где важна точечная диагностика отказа.
• Распределительный щит в административном здании, где требуется минимизация ложных срабатываний благодаря селективности.

Практические советы

• Обязательно проверяйте работоспособность УЗО NL1-100 S ежемесячно кнопкой «Тест». Это единственный способ удостовериться, что механизм сработает при реальной утечке.
• При проектировании щита учитывайте, что 4-полюсное УЗО требует больше места - планируйте свободные модули рядом с ним для удобства обслуживания.
• Не используйте этот УЗО в качестве основной защиты от перегрузки - всегда сочетайте его с автоматом подходящего номинала (например, 63 А).
• Если в цепи есть оборудование с высоким уровнем помех (варочные поверхности, сварочные аппараты), выбирайте УЗО типа A вместо AC - иначе будут ложные срабатывания.
• При замене старого УЗО убедитесь, что новый имеет те же параметры: 4P, 63 А, 300 мА, тип AC - иначе система защиты будет нарушена.
