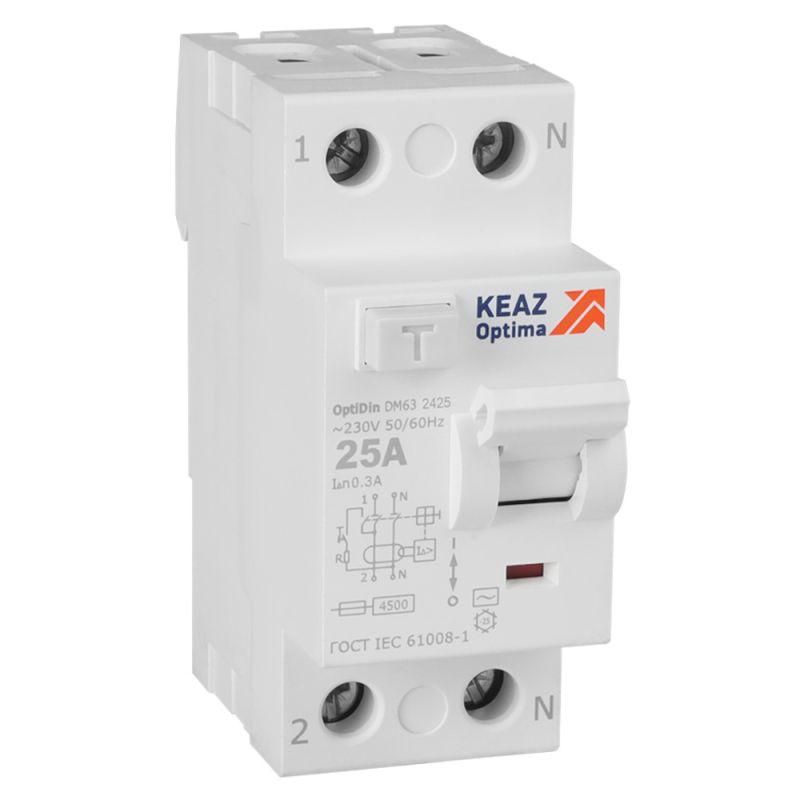

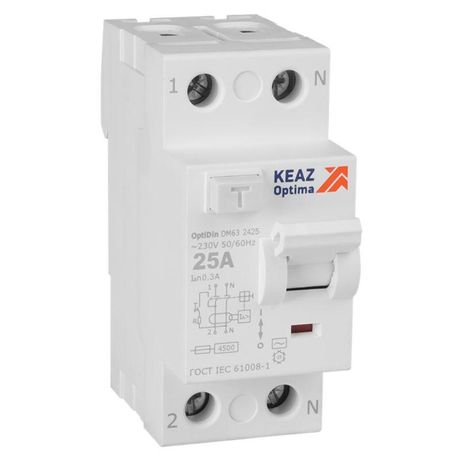

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 2П 25А 300мА AС 4,5кА OptiDin DM63-2425-AC-4,5-УХЛ4 - 343900 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ 343900 - двухполюсное устройство защиты от утечек тока на 25 А и 300 мА, предназначенное для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока 230 В.

Назначение и область применения

Выключатель дифференциального тока (УЗО) КЭАЗ 343900 защищает человека от поражения электрическим током при контакте с повреждённой изоляцией или неисправным оборудованием. Он отключает цепь при утечке тока свыше 300 мА, что особенно важно для групповых линий, где несколько потребителей подключены параллельно. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов с высокой влажностью - благодаря классу исполнения УХЛ4.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе;
• Номинальный ток утечки: 300 мА - чувствительность к утечкам выше 0,3 А; подходит для защиты групповых линий, но не для индивидуальных розеток (там нужен 30 мА);
• Тип устройства: AC - реагирует только на синусоидальные переменные утечки, не срабатывает на постоянный или импульсный ток;
• Рабочее напряжение: 230 В переменного тока - совместим с однофазными сетями в России и странах СНГ;
• Ширина: 2 модуля - занимает два стандартных места в DIN-рейке (17,5 мм каждый);
• Степень защиты: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности, подходит для неотапливаемых помещений;
• Импульсная устойчивость: 4 кА - выдерживает кратковременные скачки тока, но не является автоматическим выключателем и не защищает от перегрузок/коротких замыканий.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) КЭАЗ 343900 устанавливается на DIN-рейку в распределительном щите. Для работы требуется подключение входных и выходных проводов: фаза и ноль должны проходить через устройство. Нельзя использовать его как самостоятельную защиту от перегрузки - обязательно сочетать с автоматическим выключателем на 25 А. Монтаж допускается только после отключения питания. Клеммы рассчитаны на медные провода сечением 0,5–25 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и EN 61009-1. Отличается надёжностью механических компонентов и термостабильностью, характерной для продукции КЭАЗ. Однако не имеет сертификата IEC 60755 для применения в системах IT (изолированных сетях) - не используется в медицинских учреждениях или на взрывоопасных участках без дополнительных мер.

Преимущества

• Надёжная работа в условиях колебаний температуры и влажности благодаря классу УХЛ4;
• Максимальная совместимость со стандартными щитками и DIN-рейками;
• Чёткая визуальная индикация состояния (рукоятка вниз = отключено);
• Произведён на заводе КЭAZ - известном производителе с долгой историей в области аппаратов защиты.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - требует обязательной комбинации с автоматом;
• Тип AC не реагирует на постоянные или пульсирующие утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами;
• 300 мА слишком велико для защиты одного человека - для розеток в ванной или детской комнате лучше выбрать УЗО на 30 мА;
• Нулевой номинальной отключающей способности (0 кА) - не предназначено для самостоятельного отключения КЗ, только для дифференциальной защиты.

Примеры использования

• Защита группы розеток на кухне или в гараже;
• Общая защита освещения и силовой сети в частном доме;
• Щитовая защита на производстве для линий с асинхронными двигателями;
• Подключение к автомату 25 А в щите этажа многоквартирного дома.

Практические советы

• Перед установкой проверьте, чтобы ноль и фаза были правильно подключены - неверная полярность снижает надёжность срабатывания;
• Не используйте этот УЗО для защиты одной розетки - выбирайте 30 мА там, где есть контакт с человеком;
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - даже при отсутствии аварий;
• Если в цепи есть оборудование с электроникой (компьютеры, зарядки, светильники), рассмотрите возможность замены на тип A - он реагирует на более широкий спектр утечек;
• Посадочный размер 2 модуля - убедитесь, что в вашем щите достаточно свободного места перед установкой.
