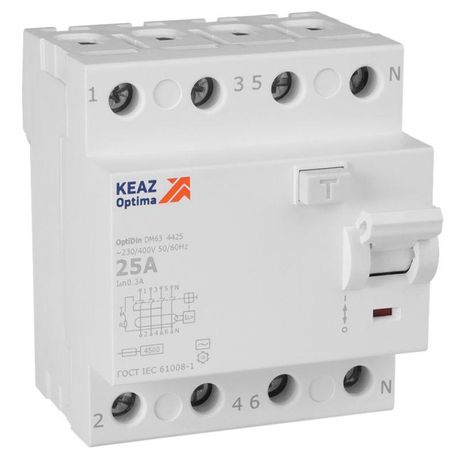

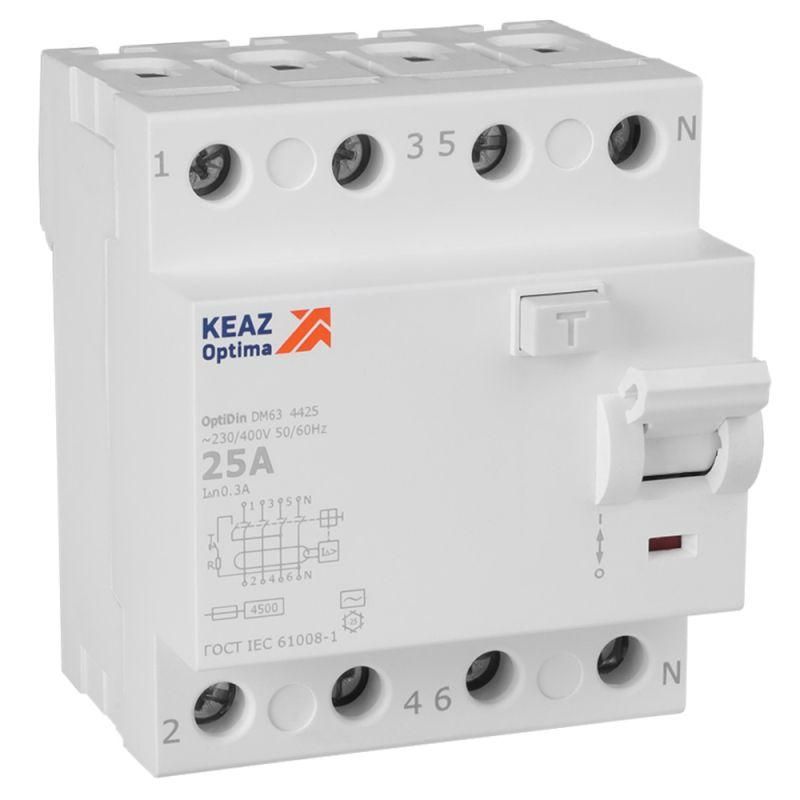

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4П 25А 300мА AС 4,5кА OptiDin DM63-4425-AC-4,5-УХЛ4 - 343903 КЭАЗ

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 300 мА тип AC 4.5 кА УХЛ4 - устройство защиты от поражения электрическим током и возгорания из-за утечек тока в трёхфазных сетях 400 В. Произведён КЭАЗ, артикул 343903, рассчитан на промышленную и коммерческую эксплуатацию.

Назначение и область применения

УЗО 4 полюса 25 А 300 мА предназначено для защиты людей и оборудования от поражения электрическим током при утечках тока в цепях с заземлением. Подходит для защиты групповых линий в трёхфазных системах 230/400 В - например, на объектах с мощными электромашинами, конвейерами, насосами, HVAC-системами. Отличается высокой надёжностью в условиях повышенной влажности и перепадов температур благодаря классу исполнения УХЛ4.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Число полюсов: 4 - защищает все фазы и ноль одновременно, что необходимо для трёхфазных сетей с TN-S или TT заземлением.
• Номинальный ток утечки: 300 мА - срабатывает при утечке свыше 300 миллиампер, что соответствует требованиям для противопожарной защиты (не для защиты человека, а для предотвращения нагрева проводов и возгорания).
• Тип дифференциального тока: AC - реагирует только на переменный синусоидальный ток утечки, не чувствителен к постоянному или импульсному току.
• Рабочее напряжение: 230/400 В - совместим с бытовыми и промышленными сетями 380–400 В между фазами и 230 В между фазой и нулём.
• Ширина: 4 модуля - занимает 4 стандартных места в щите (1 модуль = 17,5 мм).
• Степень защиты: УХЛ4 - предназначен для работы в условиях умеренного и холодного климата, с возможностью эксплуатации при температурах от −40C до +40C.
• Импульсная устойчивость: 4 кА - выдерживает кратковременные скачки тока до 4 кА без повреждений.
• Отключающая способность: 0 кА - не является автоматическим выключателем; не защищает от короткого замыкания и перегрузки. Обязательно требуется установка в паре с автоматом.

Совместимость и монтаж

УЗО 4 полюса 25 А 300 мА монтируется на DIN-рейку шириной 35 мм. Для правильной работы требует обязательного подключения ко всем четырём проводникам: L1, L2, L3, N. Ноль обязательно проходит через устройство - нельзя использовать общий ноль для нескольких УЗО. Монтаж допускается только после отключения питания. Рекомендуется устанавливать перед автоматическими выключателями, чтобы обеспечить селективность. Артикул 343903 совместим со шкафами КЭАЗ Optima и другими сериями, поддерживающими 4-модульные устройства.

Безопасность и стандарты

Соответствует ГОСТ Р 51326.1-2019 и IEC 61009-1. Применяет принцип дифференциальной токовой балансировки: сравнивает входящий и исходящий токи. При дисбалансе выше 300 мА - отключает цепь менее чем за 0,3 секунды. Не имеет функции защиты от перегрузки и КЗ - не заменяет автоматический выключатель.

Преимущества

• Надёжная работа в суровых климатических условиях благодаря классу УХЛ4.
• Защита всех фаз и ноля - снижает риск возгорания в трёхфазных системах.
• Производитель КЭАЗ - проверенная технология, применяемая в промышленности более 50 лет.
• Максимальная устойчивость к импульсам тока (4 кА) - устойчив к помехам и грозовым воздействиям.

Ограничения применения

• Не применяется для защиты отдельных бытовых приборов - 300 мА слишком велико для безопасности человека (требуется 10–30 мА).
• Не защищает от короткого замыкания и перегрузки - обязательно нужен автомат с подходящим номиналом (например, C25).
• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами, где есть постоянный компонент утечки.
• Не рекомендуется для однофазных цепей - использование 4-полюсного УЗО там экономически нецелесообразно.

Примеры использования

• Щитовая на производстве: защита группы станков с частотными преобразователями.
• Жилой комплекс: защита трёхфазной линии на этажном щите, питающей лифт, насосы и системы вентиляции.
• Автомойка: защита сети с мощными насосами и нагревателями воды в условиях повышенной влажности.

Практические советы

• Выбирая УЗО 4 полюса 25 А 300 мА, всегда проверяйте, установлен ли рядом автомат на 25 А - без него устройство не защитит от перегрузки.
• При монтаже соблюдайте полярность: ноль должен проходить через УЗО, а не bypass’иться.
• Перед первым запуском нажмите кнопку «Тест» - если УЗО не отключилось, устройство неисправно.
• Для систем с большим количеством электроники (частотники, ИБП) используйте УЗО типа B вместо AC - иначе будут ложные срабатывания.
• Артикул 343903 - единственный вариант в линейке КЭАЗ Optima с такими параметрами. Аналоги других брендов могут отличаться по габаритам или сроку службы.
