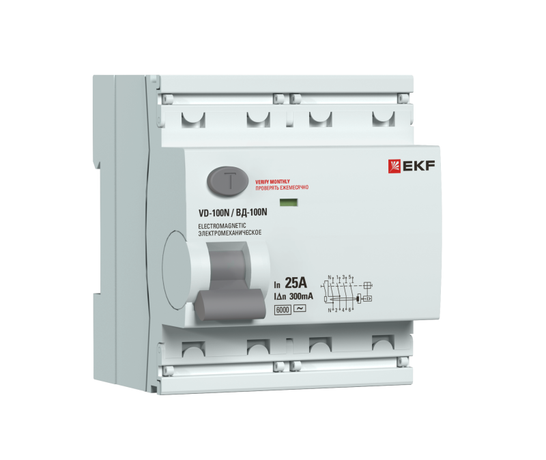

Выключатель дифференциального тока (УЗО) ВД-100N 4P 25А 300мА тип AC эл-мех 6кА PROXIMA |E1046M25300|EKF

Выключатель дифференциального тока ВД-100N 4P 25А 300мА тип AC 6кА электромеханический от бренда EKF (артикул e1046m25300) предназначен для защиты людей и оборудования от поражения током и возгораний при утечках электричества. Устройство работает в сетях 400 В, 50 Гц и монтируется на DIN-рейку.

Назначение и область применения

Выключатель дифференциального тока ВД-100N 4P 25А 300мА тип AC 6кА электромеханический защищает от поражения электрическим током при прикосновении к токоведущим частям, а также предотвращает пожары, вызванные утечками тока, замыканиями на корпус или землю. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Часто используется в системах питания станков, конвейеров, насосов и другого оборудования с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без перегрева
• Дифференциальный ток срабатывания: 300 мА - чувствителен к утечкам выше этой величины
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Напряжение сети: 400 В (рабочее), 660 В (изоляционное) - безопасно в трёхфазных сетях
• Устойчивость к импульсам: 6 кА - выдерживает кратковременные скачки тока до этого уровня
• Номинальное импульсное напряжение: 4 кВ - обеспечивает защиту от перенапряжений
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Сечение провода: 1–16 мм2 - подходит для большинства силовых кабелей
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Монтаж: на DIN-рейку, занимает 4 модуля (72 мм глубины)
• Рабочая температура: от –40 C до +50 C - можно использовать в холодных и жарких помещениях
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых осаждений и конденсата

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N 4P 25А 300мА тип AC 6кА электромеханический устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, допускающие ввод проводов как сверху, так и снизу - удобно при сложной маршрутизации кабелей. Поддерживаются медные и алюминиевые проводники. Момент затяжки винтов - 3 Нм, что исключает плохой контакт без риска перетянуть. Клеммы имеют встроенную пломбировку - после монтажа доступ к ним закрыт, что снижает риск несанкционированного вмешательства. Литая лицевая панель не поддерживает горение, что важно для пожаробезопасности.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N 4P 25А 300мА тип AC 6кА электромеханический соответствует требованиям ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Это гарантирует соответствие международным нормам надёжности и безопасности устройств защитного отключения. Применение электромеханической технологии (без электроники) делает его работоспособным даже при отсутствии внешнего питания - важное преимущество в аварийных ситуациях.

Преимущества

• Электромеханическая конструкция - не зависит от внешнего питания, работает при любых условиях
• Подключение проводов сверху и снизу - упрощает сборку щита, особенно в плотных компактных решениях
• Встроенные пломбы клемм - предотвращают несанкционированный доступ и обеспечивают контроль целостности соединений
• Индикаторное окно - показывает реальное состояние контактов (включено/выключено), позволяет диагностировать сработавшее УЗО без тестера
• Защита всех внутренних элементов дополнительной изоляцией - увеличивает срок службы и безопасность
• Пластик лицевой панели самозатухающий - не распространяет горение, соответствует требованиям пожарной безопасности

Ограничения применения

Выключатель дифференциального тока ВД-100N 4P 25А 300мА тип AC 6кА электромеханический не реагирует на постоянный ток утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами или солнечными установками. Также не предназначен для установки вне помещений или в сырых местах из-за степени защиты IP20. Не рекомендуется применять в средах с высокой запылённостью (более чем степень загрязнения 2) или при наличии конденсата. Не является автоматическим выключателем - требует обязательной парной установки с обычным автоматом для защиты от перегрузок и КЗ.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и бытовой техники
• Производственный участок - защита станков с металлическим корпусом
• Складские помещения - предотвращение пожара при повреждении кабеля в старой проводке
• Общественные здания - офисы, школы, больницы - где требуется гарантированная защита от утечек

Практические советы

• Выбирая ВД-100N 4P 25А 300мА тип AC 6кА электромеханический, проверьте, чтобы суммарная мощность подключаемых потребителей не превышала 11 кВт (при 400 В и cosφ=0.8)
• Не используйте этот аппарат как единственный защитный элемент - всегда комбинируйте его с автоматическим выключателем нужного номинала (например, C25)
• При подключении алюминиевых проводов обязательно используйте переходные наконечники и соблюдайте усилие затяжки 3 Нм
• Проверяйте работу устройства кнопкой «Тест» ежемесячно - даже при отсутствии видимых проблем
• При монтаже в плотном щите учтите глубину 72 мм - убедитесь, что есть свободное место за рейкой
• Индикаторное окно покажет, сработало ли УЗО - если оно красное, значит, произошла утечка, а не перегрузка
