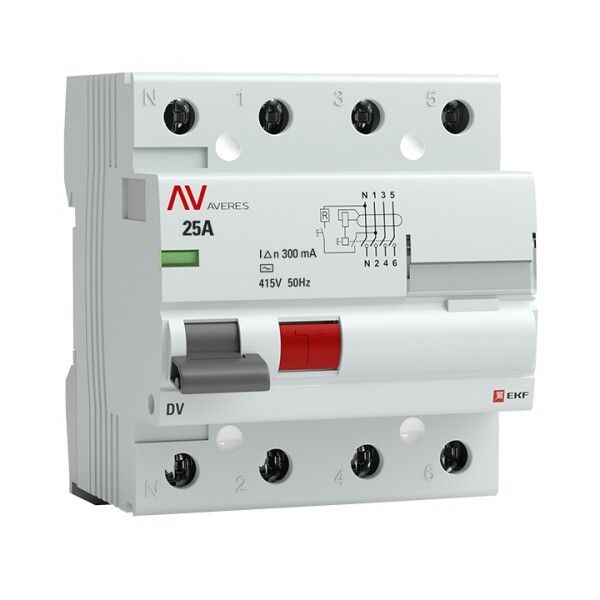

Выключатель дифференциальный (УЗО) DV 4п 25А 300мА тип AC AVERES | rccb-4-25-300-ac-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 300 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, оказавшимся под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. Устройство работает исключительно против утечек переменного тока - для защиты от перегрузок и КЗ требуется дополнительно установить автоматический выключатель. Применяется в бытовых и промышленных сетях с напряжением до 400 В, особенно там, где важна безопасность: кухни, ванные комнаты, мастерские, производственные участки с влажностью и высокой нагрузкой.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток через устройство без перегрева.
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечке; срабатывает при превышении этого значения.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный).
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных систем с нулевым проводником.
• Номинальное напряжение: 400 В - рабочее напряжение сети.
• Номинальная отключающая способность: 10 кА - способность безопасно отключить цепь при большом КЗ.
• Напряжение изоляции (Ui): 660 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Импульсное напряжение (Uimp): 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозы).
• Частота: 50 Гц - предназначено для сетей России и стран СНГ.
• Степень защиты: IP20 - защита от прикосновений пальцами и крупным инструментом, но не от пыли и воды.
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (72 мм).
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри щита.
• Температурный режим: от -10C до +50C - можно устанавливать в неотапливаемых помещениях, но не на улице.
• Сечение проводов: 1–25 мм2 - подходят медные провода любого стандарта, включая многожильные.
• Степень загрязнения: 2 - рассчитан на нормальные условия: немного пыли, но без конденсата и химических паров.
• Климатическое исполнение: УХЛ4 - предназначен для умеренного климата с возможностью работы в условиях повышенной влажности и колебаний температуры.
• Нормативы: IEC 61008, ГОСТ Р 50030 - соответствует международным и российским требованиям к УЗО.

Совместимость и монтаж

УЗО устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется после отключения питания. Подключение проводов осуществляется сверху и снизу - входные провода к верхним клеммам, выходные - к нижним. Все четыре полюса имеют зажимы с одинаковым диапазоном сечения (1–25 мм2). Обязательно соблюдать полярность: ноль должен проходить через УЗО, иначе устройство не будет работать. Совместим со всеми автоматами EKF и другими производителей, имеющими аналогичные габариты. Для защиты от внешних воздействий рекомендуется помещать в закрытые щиты с степенью защиты не ниже IP54.

Безопасность и стандарты

УЗО соответствует требованиям IEC 61008 и ГОСТ Р 50030, что гарантирует точность срабатывания и долговечность. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети - устройство не зависит от внешнего питания. Наличие защитных шторок на клеммах снижает риск случайного прикосновения к токоведущим частям во время обслуживания. Отключающая способность 10 кА позволяет безопасно прерывать цепь даже при серьёзных аварийных ситуациях.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее электронных аналогов.
• Высокая отключающая способность (10 кА) - выше среднего уровня для бытовых решений.
• Окно реального положения контактов - позволяет визуально определить, разомкнута ли цепь.
• Защитные шторки на клеммах - минимизируют риск травмы при работе рядом с устройством.
• Литая лицевая панель - прочная, не деформируется, легко моется.
• Маркировочное окно - удобно для подписи группы защиты (например, “Кухня”, “Стиральная машина”).
• Поддержка полного набора аксессуаров - возможно подключение дополнительных модулей (например, сигнализаторов).

Ограничения применения

• Не защищает от постоянного тока утечки - нельзя применять в системах с выпрямителями, светодиодными драйверами или источниками бесперебойного питания без дополнительных мер.
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем.
• IP20 - не предназначен для установки вне закрытых щитов, в сырых местах или на улице.
• Работает только при наличии напряжения в сети - не подходит для систем с питанием от аккумуляторов без преобразования в переменный ток.
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, мощные инвертеры) - возможны ложные срабатывания.

Примеры использования

• Щитовая квартиры - защита всей розеточной группы, включая кухню и ванную.
• Производственный цех - защита трёхфазных станков с металлическим корпусом.
• Автомобильный сервис - защита зарядных устройств и освещения в подземных ямах.
• Жилой комплекс - групповое УЗО перед несколькими автоматами для экономии места в щите.

Практические советы

• Выбирая УЗО, проверьте соответствие сечения проводов - слишком тонкие провода (менее 1 мм2) не войдут в зажимы, слишком толстые (более 25 мм2) не затянуться.
• Обязательно используйте этот УЗО вместе с автоматом на 25 А или меньше - иначе при КЗ произойдёт пробой, а не отключение.
• Проверяйте работу устройства ежемесячно кнопкой «Тест». Это не замена профессионального диагностирования, но помогает выявить отказ на ранней стадии.
• При установке в старых щитах учтите глубину монтажа - 50 мм. Если место ограничено, выбирайте модели с меньшей глубиной или меняйте щит.
• Для сложных систем с множеством ответвлений лучше использовать УЗО типа S (селективное) на входе, а этот - как конечное защитное звено.
• Не устанавливайте несколько УЗО последовательно без координации - это может привести к ложному срабатыванию или задержке отключения.
