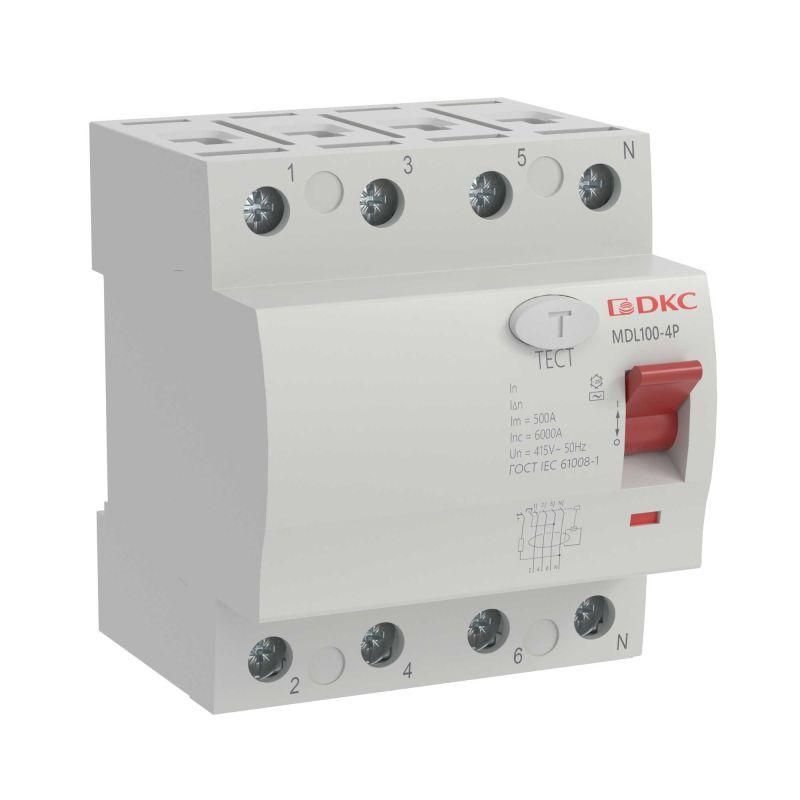

Выключатель дифференциального тока (УЗО) 4п (3P+N) 25А 300мА тип AC MDL100 YON MDL100-4P4-25-AC ДКС

Выключатель дифференциального тока MDL100-4P4-25-AC от бренда YON (группа DKC) - четырёхполюсное устройство защитного отключения (УЗО) с током утечки 300 мА, предназначенное для предотвращения возгораний в трёхфазных сетях 400 В. Подходит для установки в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

Выключатель дифференциального тока MDL100-4P4-25-AC защищает электроустановки от последствий утечек тока, которые могут вызвать перегрев проводки, повреждение оборудования или возгорание. Устройство реагирует на дифференциальный ток 300 мА - уровень, который достаточен для предотвращения пожара, но не слишком чувствителен к кратковременным помехам. Применяется в трёхфазных сетях с напряжением до 400 В, особенно там, где важна безопасность: в жилых домах, многоэтажках, торговых центрах, больницах, школах и других объектах социальной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 400 В - работает в стандартной трёхфазной сети 230/400 В
• Номинальный ток: 25 А - допустимый постоянный ток через устройство
• Дифференциальный ток: 300 мА (0,3 А) - порог срабатывания при утечке
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Тип тока утечки: AC - реагирует на переменный синусоидальный ток утечки (стандартный для бытовой и промышленной нагрузки)
• Отключающая способность: 10 кА - способен безопасно прерывать ток короткого замыкания до этого значения
• Модульная ширина: 4 модуля - занимает 72 мм в DIN-коробке
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчиво к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не на улице
• Способ монтажа: на DIN-рейку - совместим с любыми стандартными щитами

Совместимость и монтаж

MDL100-4P4-25-AC устанавливается на DIN-рейку шириной 35 мм, как и другие устройства серии YON Max. Для правильной работы требуется подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно проходит через устройство - без него УЗО не будет работать. Клеммы рассчитаны на медные провода сечением до 25 мм2. Перед монтажом проверьте соответствие сечения кабеля и надёжность затяжки контактов. Устройство не требует внешнего питания - работает исключительно за счёт дифференциального тока.

Безопасность и стандарты

Выключатель дифференциального тока MDL100-4P4-25-AC соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения типа AC. Сертифицирован для использования в системах TN-S и TN-C-S. Отключающая способность 10 кА обеспечивает безопасную работу даже при аварийных режимах в условиях высокой короткозамкнутой мощности. Гарантия производителя - 5 лет.

Преимущества

• Чёткая реакция на утечку тока - снижает риск возгорания
• Четыре полюса обеспечивают полную изоляцию цепи при срабатывании
• Изготовлено в серии YON Max - проверенная надёжность и долговечность
• Широкий диапазон рабочих температур позволяет использовать в холодных помещениях
• Совместимо с большинством стандартных щитов благодаря модульной конструкции

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• IP20 - нельзя устанавливать во влажных местах, на улице или в неотапливаемых шкафах с конденсацией
• Не рекомендуется для защиты от поражения током человека - для этого нужны УЗО с током утечки 30 мА
• Не подходит для цепей с высоким уровнем импульсных помех (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Защита трёхфазного ввода в многоквартирном доме перед группой розеток
• Щитовая на этаже офисного здания - защита освещения и силового оборудования
• Электрощит в торговом центре - обеспечение безопасности для системы кондиционирования и лифтов
• Подключение к трехфазному нагревателю или насосу в котельной

Практические советы

• Выбирая MDL100-4P4-25-AC, убедитесь, что суммарная нагрузка на каждую фазу не превышает 25 А
• Проверьте, чтобы нулевой провод был подключен именно к клемме N, а не перемычен
• Перед первым запуском нажмите кнопку «Тест» - устройство должно отключиться
• Если в помещении есть частотные преобразователи, светодиодные драйверы или ИБП - рассмотрите возможность установки УЗО типа A вместо AC
• Для защиты людей используйте отдельные УЗО с 30 мА на группы розеток - этот аппарат служит для противопожарной защиты
• При сборке щита соблюдайте порядок: автоматический выключатель → УЗО → групповые автоматы
