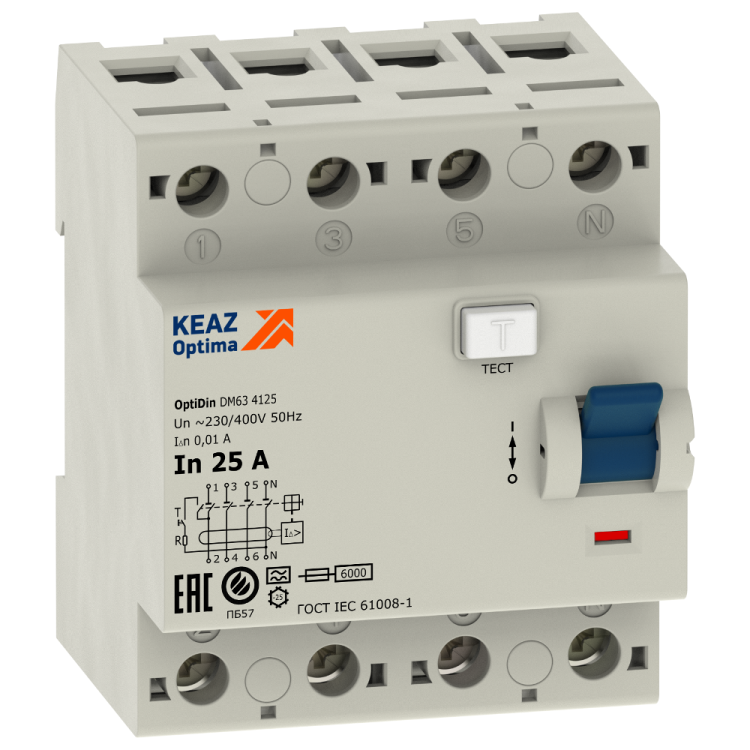

Выключатель дифференциальный (УЗО) OptiDin DМ63-4425-AС-УХЛ4 4п 25А 300мА тип AC | 254203 КЭАЗ

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 300 мА тип AC УХЛ4 OptiDin DМ63-4425 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях переменного тока. Этот аппарат серии OptiDin обеспечивает надёжную работу даже при обрыве нулевого провода благодаря электромеханической схеме и подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

УЗО 4 полюса 25 А 300 мА типа AC используется для защиты групповых цепей с высокой нагрузкой, где есть риск утечки тока через человека или повреждённую изоляцию. Применяется в трёхфазных сетях 400 В с глухозаземлённой нейтралью. Особенно актуально в помещениях с повышенной опасностью - кухнях, ванных комнатах, мастерских, производственных участках, где используются мощные электроприборы. Подходит для защиты всей группы потребителей, подключённых к одному автоматическому выключателю.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может безопасно проводить без перегрева.
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - чувствительность к утечке тока; при превышении этого значения УЗО отключает питание.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в бытовых и промышленных сетях).
• Номинальное напряжение: 400 В - рассчитано на использование в трёхфазных сетях 380–400 В.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, исключая возможность работы при частичном отключении.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Изоляция: 400 В - гарантирует безопасную работу при номинальном напряжении.
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от молний).
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +40 C, подходит для неотапливаемых помещений и улицы (при условии герметизации шкафа).
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Сечение проводов: 1–35 мм2 - совместимо с большинством медных проводов, используемых в силовых цепях.
• Монтаж: на DIN-рейку шириной 35 мм, занимает 4 модуля (77,5 мм в глубину).
• Частота: 50/60 Гц - работает в сетях России и других стран с любым стандартом частоты.

Совместимость и монтаж

УЗО OptiDin DМ63-4425 устанавливается на стандартную DIN-рейку в распределительном щите. Для правильного подключения необходимо соблюдать полярность: входные клеммы помечены L1, L2, L3, N, выходные - соответственно T1, T2, T3, T. Ноль обязательно подключается через УЗО - нельзя использовать обходной ноль. Максимальное сечение провода - 35 мм2, минимальное - 1 мм2. При использовании многожильных проводов рекомендуется применять наконечники. Устройство совместимо с автоматическими выключателями КЭАЗ и другими производителями, соответствующими нормам IEC 60947.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Электромеханическая конструкция обеспечивает работу без внешнего питания - даже при обрыве нуля или отключении напряжения в сети устройство продолжает функционировать. Это отличает его от электронных аналогов, которые теряют защиту при аварии. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Электромеханический принцип действия - надёжность при отказе сети.
• Защита всех четырёх проводников - исключает риски при несимметричной нагрузке.
• Высокая отключающая способность (6 кА) - подходит для мест с возможными короткими замыканиями.
• Оптимальное соотношение цены и качества - экономически выгодное решение для массового применения.
• Поддержка широкого диапазона сечений проводов - универсальность при монтаже.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC).
• Не защищает от перегрузок и коротких замыканий - требуется обязательная параллельная установка автоматического выключателя.
• IP20 не допускает установку вне закрытого щита - запрещена открытая установка в сырых или пыльных условиях.
• Не реагирует на постоянные утечки тока (тип DC) - не подходит для систем с преобразователями частоты, светодиодными драйверами или источниками бесперебойного питания без дополнительной защиты.
• При наличии нескольких УЗО в одной цепи возможны ложные срабатывания - требуется координация по времени и току.

Примеры использования

• Щитовая квартиры - защита всей кухни и ванной комнаты от утечек тока.
• Производственный участок - защита трёхфазного станка с металлообработкой и насосов.
• Офисное здание - защита группы розеток на этаже с компьютерами и оргтехникой.
• Складское помещение - защита освещения и зарядных устройств в холодном ангаре (при условии установки в теплом шкафу).

Практические советы

• Выбирая УЗО, проверьте, что суммарная мощность подключённых устройств не превышает 25 А × 400 В = 10 кВт.
• Обязательно протестируйте УЗО кнопкой «Тест» после установки - это проверяет механическую целостность схемы.
• Не подключайте ноль от другого УЗО - это вызывает ложные срабатывания или отказ защиты.
• При установке в старый щит убедитесь, что глубина шкафа позволяет вместить 77,5 мм устройства с учётом проводов и кабельных каналов.
• Для систем с большим количеством электроники (UPS, LED-освещение) рассмотрите вариант перехода на тип A или B - этот УЗО типа AC может не сработать при импульсных утечках.
