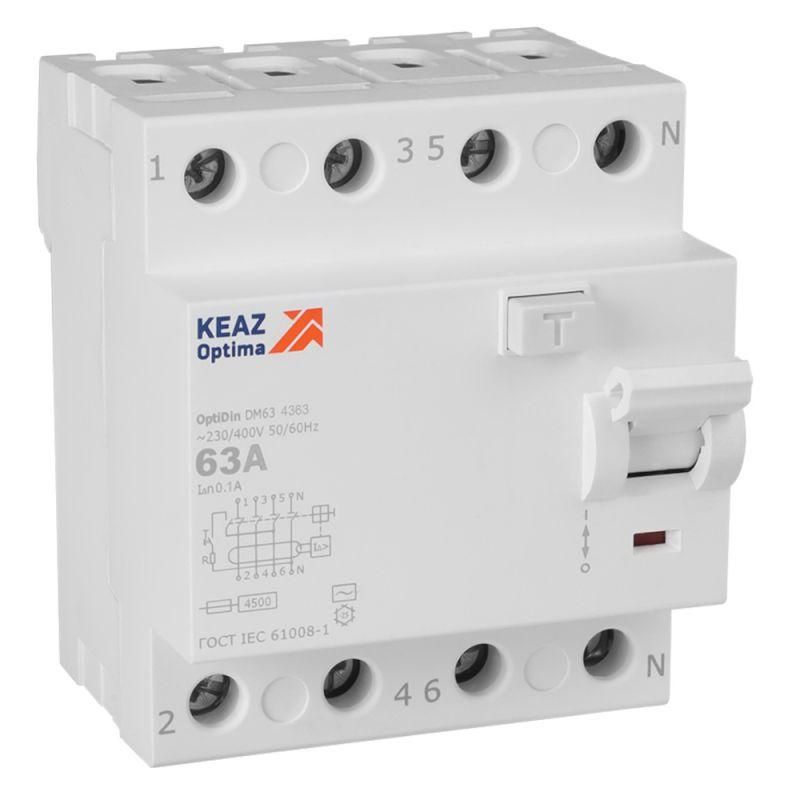

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4П 63А 100мА AС 4,5кА OptiDin DM63-4363-AC-4,5-УХЛ4 - 343899 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ 343899 - четырёхполюсное устройство защиты от утечек тока на 63 А и 100 мА, предназначенное для обеспечения безопасности в трёхфазных сетях 230/400 В. Подходит для установки в щитах промышленных объектов, где требуется надёжная защита персонала и оборудования.

Назначение и область применения

Выключатель дифференциального тока (УЗО) КЭАЗ 343899 защищает людей от поражения электрическим током и предотвращает возгорания, вызванные утечками тока. Он реагирует на дифференциальные токи типа AC - то есть на переменный ток утечки, возникающий при повреждении изоляции, контакте человека с фазой или неисправностях в оборудовании. Применяется в трёхфазных цепях с напряжением до 400 В, например, в распределительных щитах производственных линий, насосных станциях, системах вентиляции и других объектах с мощными электродвигателями.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство выдерживает без срабатывания;
• Число полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальный ток утечки: 100 мА - чувствительность устройства; сработает при утечке свыше этого значения;
• Тип дифференциального тока: AC - реагирует только на синусоидальный переменный ток утечки (не срабатывает на импульсы или постоянный ток);
• Рабочее напряжение: 230/400 В - совместим с однофазной (230 В) и трёхфазной (400 В) сетями;
• Ширина: 4 модуля - занимает 4 стандартных места в DIN-рейке (72 мм);
• Устойчивость к импульсам тока: 4 кА - способен выдерживать кратковременные скачки тока без выхода из строя;
• Степень защиты: УХЛ4 - рассчитан на работу в условиях умеренного климата с возможностью повышенной влажности и температур от −25C до +40C.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) КЭАЗ 343899 монтируется на DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе - провода сечением до 25 мм2. Обязательно соблюдать полярность: L1–L3 и N должны быть подключены строго согласно маркировке. Нулевой провод не должен проходить через другие УЗО или автоматические выключатели после этого устройства - иначе будет ложное срабатывание. Монтаж допускается только в сухих, хорошо вентилируемых щитах, защищённых от механических воздействий.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и EN 61009-1. Отключение происходит при достижении порога утечки 100 мА, что соответствует нормам для защиты от косвенного прикосновения в помещениях с высокой опасностью. Однако важно помнить: этот УЗО не заменяет автоматический выключатель - он не защищает от перегрузок и коротких замыканий. Его необходимо использовать в паре с аппаратом защиты по току (например, автоматом 63 А).

Преимущества

• Чёткая реакция на переменную утечку тока - минимизирован риск ложных срабатываний от импульсных нагрузок;
• Максимальная коммутируемая нагрузка 63 А позволяет применять в мощных трёхфазных цепях;
• Конструкция с жесткими контактами и качественной изоляцией обеспечивает долгую службу даже в условиях повышенной влажности;
• Индикатор состояния (если предусмотрен конструкцией) позволяет визуально определить причину отключения - утечка или механический сброс.

Ограничения применения

• Не применяется в цепях с постоянным током утечки - не среагирует на выпрямители, частотные преобразователи или светодиодные драйверы;
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки в сочетании с автоматическим выключателем;
• Номинальная отключающая способность указана как 0 кА - значит, само устройство не отключает КЗ, только утечку. Это не ошибка, а особенность класса УЗО;
• Не рекомендовано использование вне помещений без дополнительной защиты корпуса - степень IP не указана, поэтому внешняя установка невозможна без герметичного бокса.

Примеры использования

• Защита трёхфазного станка с двигателем 15 кВт в цеху;
• Щит питания системы кондиционирования на крыше здания;
• Распределительный шкаф насосной станции водоснабжения;
• Общий ввод в производственный участок с несколькими потребителями, где важна коллективная защита от утечек.

Практические советы

• Перед установкой проверьте, чтобы нулевой провод не был соединён с землёй до УЗО - это вызовет постоянное срабатывание;
• При использовании нескольких УЗО в одной цепи - выбирайте координированные по времени срабатывания (селективные), чтобы избежать массового отключения;
• Проверяйте работоспособность кнопкой “Т” ежемесячно - это гарантирует исправность механизма;
• При замене старого УЗО убедитесь, что новый имеет ту же ширину (4 модуля) и аналогичный номинальный ток - иначе придётся менять всю DIN-рейку;
• Для цепей с частотными преобразователями или ИБП используйте УЗО типа B - этот вариант (тип AC) здесь не подойдёт.
