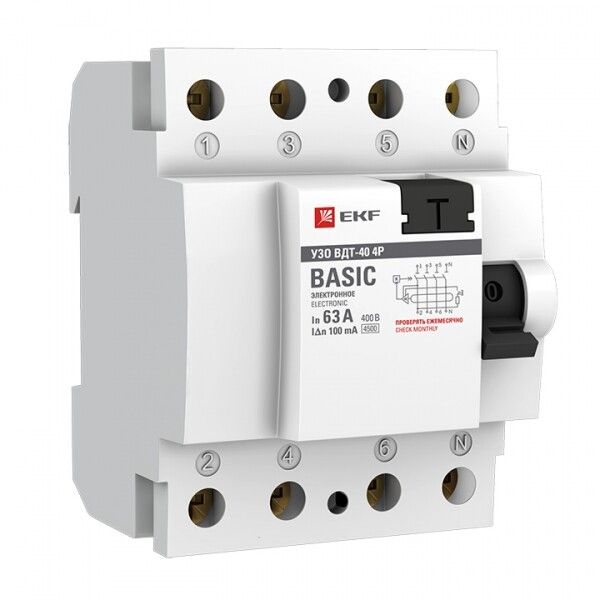

Выключатель дифференциальный (УЗО) УЗО ВД-40 4P 63А/100мА (электронное) EKF Basic|elcb-4-63-100e-sim|EKF

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 100 мА (электронное) ВД-40, ВДТ-40 от EKF предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Этот аппарат используется в составе распределительных щитов с DIN-рейкой и требует обязательной комбинации с автоматическим выключателем для защиты от перегрузок и КЗ.

Назначение и область применения

УЗО 4 полюса ВД-40, ВДТ-40 защищает цепи с четырьмя фазными проводниками - например, трёхфазные сети 380 В с нулём. Он реагирует на утечку тока более 100 мА и отключает питание до того, как она станет опасной для жизни или вызовет нагрев изоляции. Применяется в промышленных объектах: станках, конвейерах, системах освещения, насосных станциях, где есть риск повреждения кабелей или контакта с металлическими корпусами оборудования.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток: 100 мА - чувствительность к утечкам; срабатывает при превышении этого значения;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный);
• Номинальное напряжение: 230 В - работает в сетях с напряжением между фазой и нулём;
• Напряжение изоляции Ui: 660 В - обеспечивает безопасную работу при высоких переходных напряжениях;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчивость к грозовым скачкам;
• Отключающая способность: 4,5 кА - способность безопасно разрывать цепь при коротком замыкании;
• Частота: 50 Гц - оптимизировано для стандартной сети РФ;
• Поперечное сечение провода: 1–25 мм2 - подходят медные жилы такого сечения;
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (72 мм);
• Глубина монтажа: 66 мм - требуется свободное место внутри щита;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги;
• Рабочий диапазон температур: –25…+35 C - не рекомендуется установка вне помещений или в необогреваемых зонах;
• Степень загрязнения 2 - допустимо использование в помещениях со слабым загрязнением (нет проводящей пыли, конденсата).

Совместимость и монтаж

УЗО ВД-40, ВДТ-40 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы: входные - сверху, выходные - снизу. Все четыре полюса должны быть подключены к фазным проводникам и нулю - нельзя использовать только три фазы без нуля. Обязательно соблюдайте полярность N. Совместим с автоматами EKF Basic и другими производителями, соответствующими требованиям IEC/EN 60947-2 и IEC/EN 61009-1. Для надёжной работы используйте кабели с сечением 1–25 мм2 - слишком толстые жилы не войдут в клеммы, слишком тонкие - плохо закрепятся.

Безопасность и стандарты

УЗО ВД-40, ВДТ-40 соответствует стандартам IEC/EN 61009-1 для устройств защитного отключения и имеет сертификат соответствия ЕАЭС. Электронная схема обеспечивает быстрое срабатывание даже при малых утечках. Наличие механической блокировки исключает случайное включение после отключения. Не содержит ртутных компонентов и соответствует RoHS.

Преимущества

• Электронный тип срабатывания - выше точность и скорость реакции по сравнению с электромеханическими аналогами;
• Поддержка 4 полюсов - позволяет контролировать все фазы и ноль одновременно, что важно для трёхфазных нагрузок;
• Высокая импульсная прочность (4 кВ) - устойчивость к скачкам напряжения;
• Гарантия 3 года - подтверждает качество сборки и долговечность;
• Возможность дополнительной комплектации - можно заказать с дугогашением, сигнализацией или тестовой кнопкой повышенной надёжности.

Ограничения применения

• Не применяется в сетях с постоянным током утечки - только для переменного тока (AC);
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом;
• Не рассчитан на внешнюю установку - IP20 не защищает от влаги и пыли;
• Работает только при температуре выше –25 C - запрещено монтаж в холодных неотапливаемых помещениях;
• Не подходит для цепей с высоким уровнем гармоник или частотными преобразователями - возможны ложные срабатывания.

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с нулевой шиной;
• Освещение крупного склада: группа светильников на 380 В с общим нулём;
• Насосная станция: управление насосом с частотным регулятором (при условии отсутствия помех);
• Общий ввод в административном здании: защита всей системы от утечек перед распределением по этажам.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - не используйте жилы меньше 1 мм2 или больше 25 мм2;
• При подключении четвертого полюса (N) всегда подсоединяйте ноль напрямую - не делайте перемычки;
• Тестируйте устройство ежемесячно кнопкой “T” - это гарантирует работоспособность электронной схемы;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы;
• Выбирайте УЗО ВД-40, ВДТ-40 вместо 30 мА, когда нужна защита оборудования, а не только людей - 100 мА снижает количество ложных отключений;
• Если в щите мало места - учтите глубину 66 мм и наличие бокового зазора для открывания крышки.
