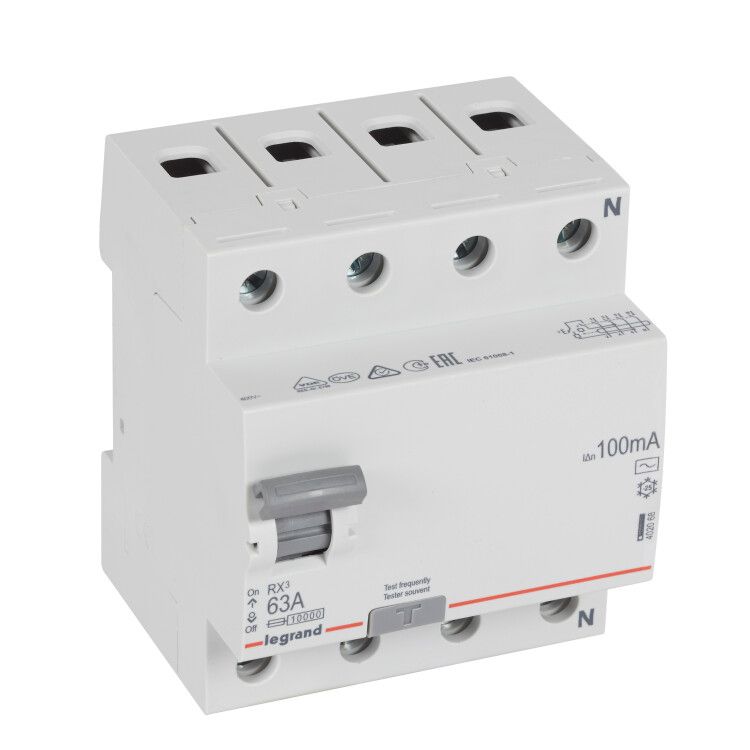

Выключатель дифференциальный (УЗО) RX3 4п 63А 100мА тип AC | 402068 Legrand

Выключатель дифференциального тока (УЗО) 4-полюсный 63А 100мА тип AC RX3 обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в сетях до 400 В. Устройство подходит для бытовых и промышленных объектов, монтируется на DIN-рейку и совместимо с системами, требующими высокой надежности. Бренд Legrand и IEK обеспечивают соответствие международным стандартам, а артикул 402068 позволяет точно идентифицировать модель.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4-полюсный 63А 100мА тип AC RX3 предназначен для автоматического отключения электроцепи при обнаружении утечки тока величиной 100 мА. Это предотвращает поражение людей электричеством и снижает риск возгорания из-за поврежденной изоляции. Применяется в трехфазных сетях 400 В - например, в распределительных щитах производственных цехов, жилых домов, офисов и объектов инфраструктуры. Подходит для защиты групповых линий, оборудования с большим потреблением энергии и систем, где требуется одновременная коммутация всех фаз и нуля.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулевым проводником
• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток: 100 мА - чувствительность к утечкам; срабатывает при превышении этого порога
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных устройств)
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при перегрузках по напряжению
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов
• Степень защиты: IP20 - защищён от прикосновений пальцев и твердых предметов, но не от воды и пыли; требует установки внутри закрытого шкафа
• Количество модулей DIN: 4 - занимает четыре стандартных модуля на рейке
• Глубина монтажа: 44 мм - важно при планировании места в щите
• Площадь сечения проводов: 0,75–50 мм2 - подходит для медных проводов любого сечения в этом диапазоне
• Частота: 50 Гц - оптимизирован для сети в России и странах СНГ
• Рабочая температура: -25…+60 C - допустимо использование в неотапливаемых помещениях, на улице в защищённом корпусе
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Степень загрязнения: 2 - предназначено для помещений с умеренной запылённостью, без токопроводящей пыли
• С устройством блокировки: да - после срабатывания механически фиксирует положение «выкл», предотвращая случайное включение без ручного сброса

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4-полюсный 63А 100мА тип AC RX3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с возможностью затяжки проводов сечением от 0,75 до 50 мм2 - подходят как одножильные, так и многожильные провода. Обязательно соблюдать полярность: входные контакты помечены L/N, выходные - T/L, T/N. Ноль должен проходить через УЗО полностью - нельзя использовать общий ноль для нескольких УЗО. Установка рекомендуется перед автоматическими выключателями группы. Артикул 402068 соответствует требованиям норматива DIN 43880, что обеспечивает точное совмещение с другими компонентами серии RX3.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4-полюсный 63А 100мА тип AC RX3 сертифицирован по международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947 (для промышленного). Соответствие этим нормам гарантирует проверенную надёжность срабатывания, термическую и электромагнитную устойчивость. Устройство имеет класс защиты II - двойная изоляция, не требует заземления корпуса. Блокировка после срабатывания исключает самовключение при аварии, что соответствует требованиям безопасности в промышленных условиях.

Преимущества

• Чёткая реакция на переменный ток утечки - идеально для современного оборудования с выпрямителями и частотными преобразователями
• Механическая блокировка после срабатывания - снижает риск повторного включения до устранения причины неисправности
• Широкий диапазон сечения проводов - не требует переходников или доработки кабельных соединений
• Высокая отключающая способность (10 кА) - подходит для мест с большой мощностью КЗ, таких как промышленные щитовые
• Совместимость с серией RX3 - легко интегрируется в уже установленные системы с другими элементами того же бренда

Ограничения применения

• Не применяется в сетях с постоянным током утечки - не реагирует на пульсирующий DC или смешанный ток (для них нужны типы A, B)
• IP20 не допускает установку в открытых или влажных местах - обязательно использование в закрытом щите
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий, требует параллельной установки автомата
• Требует наличия рабочего нуля - не используется в IT-системах без нейтрали
• При температуре ниже -25 C возможно снижение надёжности срабатывания - в крайне холодных условиях нужна дополнительная теплоизоляция щита

Примеры использования

• Защита трёхфазного станка с ЧПУ в металлообрабатывающем цехе
• Щит освещения и силовой нагрузки в административном здании
• Распределительный щит на складском комплексе с конвейерами и насосами
• Объекты ЖКХ: тепловые пункты, насосные станции, лифтовые механизмы
• Автономные системы питания с генераторами, где есть риск утечки через старую изоляцию

Практические советы

• Проверьте сечение кабеля перед подключением - слишком толстый провод (более 50 мм2) не войдёт в зажим, слишком тонкий (менее 0,75 мм2) может плохо зажаться
• При монтаже в плотном щите учтите глубину 44 мм - не забудьте о свободном месте для открывания крышки
• Не используйте этот УЗО как основной защитный аппарат - всегда сочетайте его с автоматом на 63 А
• После установки протестируйте кнопкой «T» - срабатывание должно происходить сразу
• При использовании в промышленности регулярно проверяйте состояние контактов - особенно при больших токах и частых включениях
• Артикул 402068 совпадает у Legrand и IEK - можно заменить на аналог при необходимости, если серия RX3 одинакова
