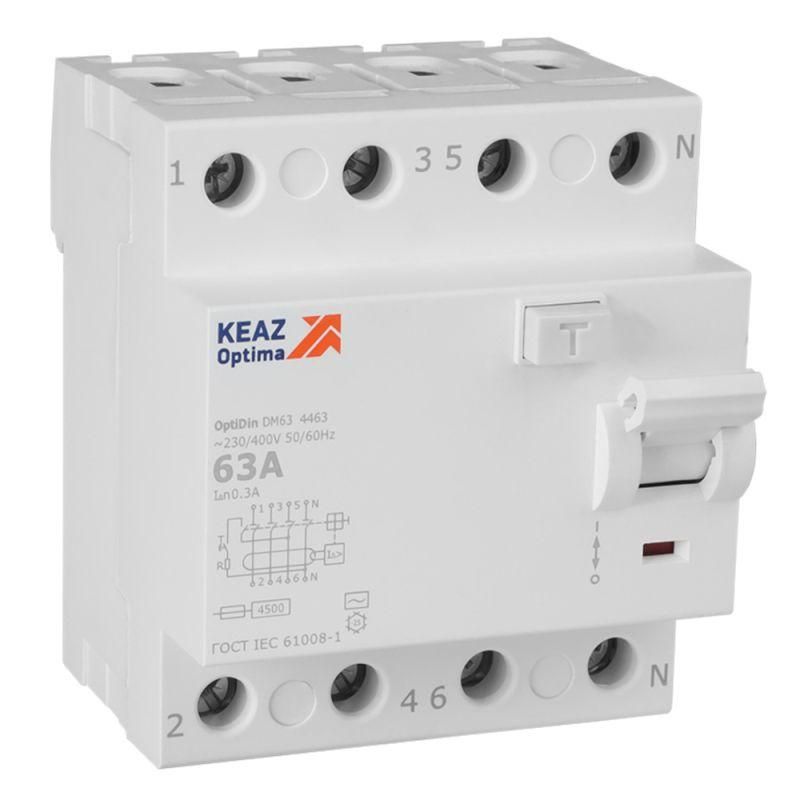

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4П 63А 300мА AС 4,5кА OptiDin DM63-4463-AC-4,5-УХЛ4 - 343905 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-4463 - четырёхполюсное устройство защиты от утечек тока для трёхфазных сетей с номинальным током 63 А и порогом срабатывания 300 мА. Применяется в распределительных щитах промышленных объектов, где требуется защита персонала и оборудования от поражения электрическим током.

Назначение и область применения

УЗО КЭАЗ DM63-4463 защищает людей от поражения электрическим током при утечках через изоляцию или прикосновении к токоведущим частям. Также предотвращает возгорание проводки из-за длительной утечки тока. Подходит для установки в трёхфазных сетях 230/400 В с заземлённой нейтралью. Часто используется в цепях питания станков, насосов, конвейеров, систем вентиляции и других промышленных нагрузок.

Технические характеристики

• Число полюсов: 4 (три фазы + ноль)
• Номинальный ток (I_n): 63 А
• Номинальный отключающий дифференциальный ток (I_Δn): 300 мА
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки (наиболее распространённый тип)
• Номинальное напряжение: 230/400 В переменного тока
• Номинальная коммутационная способность: 4,5 кА
• Степень защиты: IP40 (защита от предметов >1 мм, брызги не защищены)
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным и холодным климатом, температурой от −40 C до +40 C

Совместимость и монтаж

УЗО КЭАЗ DM63-4463 монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы на верхней и нижней части устройства - вход снизу, выход сверху. Нулевой проводник подключается к клемме N, фазы A, B, C - к соответствующим полюсам. Обязательно соблюдать полярность при подключении нуля. Устройство совместимо с автоматическими выключателями КЭАЗ серии DM63 и аналогичными модулями других производителей, если они имеют одинаковые габариты и крепление. Не рекомендуется использовать без последовательно установленного автомата на 63 А - УЗО не обеспечивает защиту от перегрузки и короткого замыкания.

Безопасность и стандарты

УЗО КЭАЗ DM63-4463 соответствует требованиям ГОСТ R 51326.1–2018 и МЭК 61009-1. Произведено в соответствии с нормами безопасности для электрических устройств в промышленных условиях. Сертифицировано для эксплуатации в России и странах ЕАЭС.

Преимущества

• Надёжное срабатывание при утечках даже при сложных формах тока (тип AC)
• Максимальный номинальный ток 63 А позволяет защищать мощные группы потребителей
• Климатическое исполнение УХЛ4 обеспечивает работу в неотапливаемых помещениях зимой
• Жесткая конструкция корпуса и качественные контакты снижают риск нагрева и окисления
• Индикатор состояния (зелёный цвет) показывает, что устройство включено и работает

Ограничения применения

• Не предназначен для защиты от импульсных утечек (например, от ИБП или частотных преобразователей) - для этого нужен тип А или Б
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки с автоматическим выключателем
• Не рассчитан на открытую установку вне шкафа - степень защиты IP40 не защищает от воды и пыли
• Работает только в сетях с глухозаземлённой нейтралью (TN-S, TN-C-S); не применяется в IT-системах
• Не следует применять в цепях с постоянным током или смешанным током (AC+DC)

Примеры использования

• Защита трёхфазного двигателя на производстве с мощностью до 15 кВт
• Щитовая группа для системы вентиляции в холодном цеху
• Общий ввод в распределительный щит производственного участка
• Цепь питания нескольких станков с общим нулевым проводом

Практические советы

• Перед монтажом проверьте соответствие посадочного места на DIN-рейке - габариты УЗО КЭАЗ DM63-4463 стандартизированы, но требуют свободного пространства вокруг для теплоотвода
• При подключении нуля используйте жилу того же сечения, что и фазные провода - не допускайте переходника или соединения меньшего сечения
• Проверяйте работоспособность кнопкой «Т» ежемесячно - особенно после длительного простоя
• Если в сети есть частотники, сварочные аппараты или LED-драйверы - рассмотрите замену на УЗО типа А, так как тип AC может давать ложные срабатывания
• Не устанавливайте несколько УЗО на одну группу без координации - возможны селективные отказы
