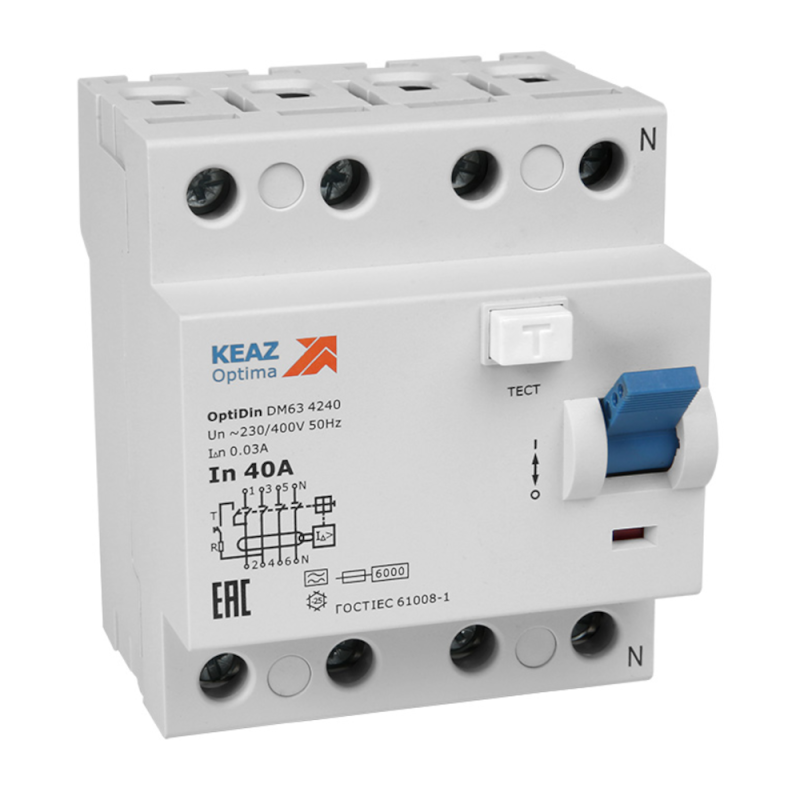

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков OptiDin DМ63-4280-AС-УХЛ4 (4P, 80, 30mA) - 254226 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-4280-AC-УХЛ4 обеспечивает защиту людей от поражения электрическим током за счет отключения цепи при утечке тока 30 мА. Устройство не защищает от перегрузок и коротких замыканий - для этого требуется установить автоматический выключатель. Подходит для монтажа в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

Выключатель дифференциального тока КЭАЗ DM63-4280-AC-УХЛ4 предназначен исключительно для защиты от утечек тока - то есть от контакта человека с фазным проводником или повреждения изоляции. Он не реагирует на перегрузки или короткие замыкания, поэтому всегда используется совместно с автоматическим выключателем. Применяется в сетях переменного тока 400 В, частотой 50/60 Гц. Часто встречается в групповых линиях питания мощных потребителей: тепловых завес, насосов, кондиционеров, промышленного оборудования.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность устройства; при утечке выше этого значения происходит отключение;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Номинальное напряжение: 400 В - работает в трехфазной сети 380–400 В;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Изоляция: 400 В - гарантирует безопасную работу при указанном напряжении;
• Устойчивость к импульсному току: 4 кА - способен выдерживать кратковременные скачки тока до 4000 А без выхода из строя;
• Номинальное импульсное напряжение: 4 кВ - выдерживает высоковольтные импульсы (например, от молнии);
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от пыли и влаги - требует установки внутри закрытого щита;
• Ширина: 4 модуля (18 мм × 4 = 72 мм) - занимает место на DIN-рейке;
• Сечение провода: 1–35 мм2 - позволяет подключать медные провода от тонких до толстых;
• Глубина монтажа: 77,5 мм - важно учитывать при проектировании глубины щита;
• Рабочий диапазон температур: –25…+40 C - подходит для помещений с нормальным микроклиматом, не для улицы или холодных складов;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Способ монтажа: на DIN-рейку - стандартный метод для современных щитов.

Совместимость и монтаж

Выключатель дифференциального тока КЭАЗ DM63-4280-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные провода - сверху, выходные - снизу. Ноль обязательно подключается через устройство - иначе защита не будет работать. Максимальное сечение проводов - 35 мм2, минимальное - 1 мм2. При использовании многожильных проводов рекомендуется применять наконечники. Устройство совместимо со всеми автоматическими выключателями серии OptiDin D63, DM63, VD63, а также с аналогичными изделиями других производителей, соответствующих стандарту IEC 61009-1.

Безопасность и стандарты

Выключатель дифференциального тока КЭАЗ DM63-4280-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Сертифицирован для работы в условиях степени загрязнения 3 - допускает наличие пыли и небольшого количества конденсата в контролируемой среде. Относится к классу B по времени срабатывания - отключается за время менее 40 мс при достижении тока утечки 30 мА. Не содержит механических элементов, зависящих от батареек или внешнего питания - работает purely на основе дифференциальной трансформаторной технологии.

Преимущества

• Надежная работа благодаря проверенной конструкции КЭАЗ - изделия серии DM63 используются более 20 лет;
• Высокая импульсная стойкость (4 кА) снижает риск отказа после грозовых разрядов;
• Удобная индикация состояния: рычажок при срабатывании остается в положении “выкл” - легко определить причину отключения;
• Фиксация на DIN-рейке с двойным зажимом - предотвращает самопроизвольное выпадение;
• Подходит для сложных систем с несколькими нагрузками - 4 полюса обеспечивают полное отключение всех проводников.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока типа AC;
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата перед этим УЗО;
• Не предназначено для открытого монтажа - IP20 не защищает от воды и пыли;
• Не рекомендовано использование при температуре ниже –25 C - возможны проблемы с механизмом;
• Не следует использовать вместо дифавтомата - если нужна комплексная защита, выбирайте устройство с функцией автоматического выключателя.

Примеры использования

• Защита группы розеток на кухне с плитой, духовым шкафом и кофе-машиной;
• Щитовая на производстве - защита линии питание станка с двигателем 5,5 кВт;
• Общий входной УЗО для системы освещения и бытовых приборов в офисном здании;
• Циркулярный станок, компрессор, насосная группа - где важна защита от пробоя изоляции на корпус.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток автомата (например, C63) равен или меньше 80 А - иначе он не успеет сработать первым;
• При монтаже в щите с ограниченной глубиной - учтите, что DM63-4280-AC-УХЛ4 требует минимум 77,5 мм свободного места;
• Не используйте этот УЗО в качестве единственного средства защиты - всегда сочетайте с автоматом;
• Проверяйте исправность кнопкой “Тест” ежемесячно - особенно в местах с повышенной влажностью;
• Если в цепи есть частотные преобразователи или ИБП - рассмотрите возможность перехода на тип A или B УЗО, так как AC может не срабатывать на импульсные утечки.
