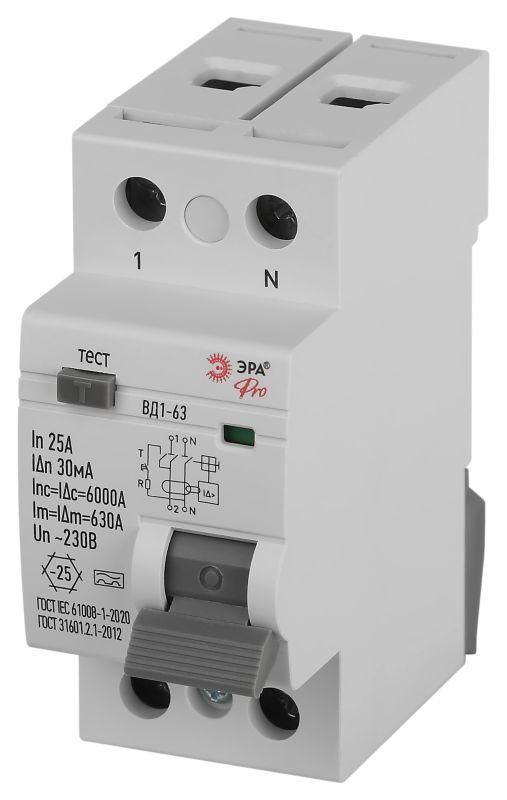

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип А электромех. ВД1-63 PRO VD2EM25A30 ЭРА Б0061762

Устройство защитного отключения (УЗО) 2P 25А 30мА тип А электромеханическое ВД1-63, ГСИ(н) - это надёжный электромеханический аппарат от бренда ЭРА, предназначенный для защиты людей от удара током и предотвращения пожаров из-за утечек тока. УЗО ВД1-63, ГСИ(н) работает без внешнего питания и подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО ВД1-63, ГСИ(н) защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он не защищает от перегрузок и коротких замыканий - эти функции выполняют автоматические выключатели. Применяется в цепях с переменным током 50 Гц, где есть риск утечки тока: кухни, ванные комнаты, детские помещения, мастерские, насосные станции, освещение на улице.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток: 30 мА - чувствительность к утечке; при превышении этого значения УЗО отключится за доли секунды;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, LED-светильников);
• Количество полюсов: 2 - защищает одновременно фазу и ноль, исключая возможность работы при одном отключенном проводе;
• Напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Отключающая способность: 6 кА - выдерживает кратковременные токи КЗ до 6000 А без выхода из строя;
• Устойчивость к импульсному току: 0,25 кА - сохраняет работоспособность после слабых скачков напряжения (например, от молнии или запуска двигателей);
• Ширина: 2 модуля - занимает 36 мм в DIN-коробке;
• Глубина монтажа: 74 мм - требует достаточного места внутри щита;
• Провода: допускаются сечением от 1 до 25 мм2 - совместим с большинством медных кабелей в бытовой и промышленной сети;
• Степень защиты IP20 - защищено от прикосновения пальцев, но не от воды и пыли; предназначен для внутренней установки в закрытых щитках;
• Рабочая температура: от –25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице;
• Способ монтажа: на DIN-рейку - стандартный крепёж для всех современных щитов;
• Электромеханическое исполнение - не требует внешнего питания, работает за счёт энергии утечки, что делает его отказоустойчивым даже при отсутствии напряжения в сети.

Совместимость и монтаж

УЗО ВД1-63, ГСИ(н) устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхних и нижних клеммах - вход и выход помечаются. Подключение фазы и нуля обязательно - игнорирование нулевого провода нарушает работу устройства. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. После монтажа проверьте тестовой кнопкой «T» - при её нажатии УЗО должно отключиться.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Сертифицировано для использования в системах TN-S и TN-C-S. Отказоустойчивый электромеханический принцип обеспечивает безопасность даже при аварийных ситуациях в сети (например, обрыв нуля). Наличие маркировки ГСИ(н) указывает на соответствие государственным стандартам испытаний и сертификации.

Преимущества

• Не зависит от напряжения в сети - работает при любых условиях, включая отключение фазы;
• Высокая долговечность: более 10 000 операций включения/отключения;
• Защита от современных видов утечек (тип А) - важна для домашней техники с электроникой;
• Низкая вероятность ложных срабатываний благодаря стабильной механической конструкции;
• Простая диагностика: наличие рычага управления и кнопки «T» позволяет легко проверить работоспособность.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем на 25 А;
• Не подходит для открытых помещений, улиц, сырых мест - степень защиты IP20 не предусматривает защиту от влаги;
• Не применяется в сетях с постоянным током - только для 50 Гц переменного тока;
• Не рекомендуется для цепей с высоким уровнем электромагнитных помех без дополнительной фильтрации - возможны ложные срабатывания;
• Не следует использовать вместо дифавтомата - если нужна комплексная защита, выбирайте другой тип аппарата.

Примеры использования

• Щиток в квартире: УЗО ВД1-63, ГСИ(н) на группу розеток в ванной и кухне;
• Производственный участок: защита станков с частотными преобразователями (тип А - идеально для таких нагрузок);
• Подвал или гараж: питание освещения и розеток при наличии риска утечки через старую проводку;
• Общественные здания: группы розеток в школах, больницах, офисах - там, где важно минимизировать риск поражения током.

Практические советы

• Выбирайте УЗО ВД1-63, ГСИ(н) для новых установок и модернизаций, особенно если в доме есть USB-зарядки, LED-светильники, стиральные машины - все они генерируют пульсирующие утечки;
• Не экономьте на сечении проводов - используйте кабель 2,5–4 мм2 для розеточных групп, чтобы не перегревать контактные площадки;
• Перед первым включением всегда нажимайте кнопку «T» - если УЗО не отключилось, не включайте его в сеть;
• Проверяйте работу каждые 3 месяца - это обязательное условие безопасности;
• При установке нескольких УЗО в одном щите - используйте координацию по времени (селективность), чтобы избежать массового отключения;
• Убедитесь, что глубина щита ≥74 мм - иначе УЗО не войдёт полностью, и крышка не закроется.
