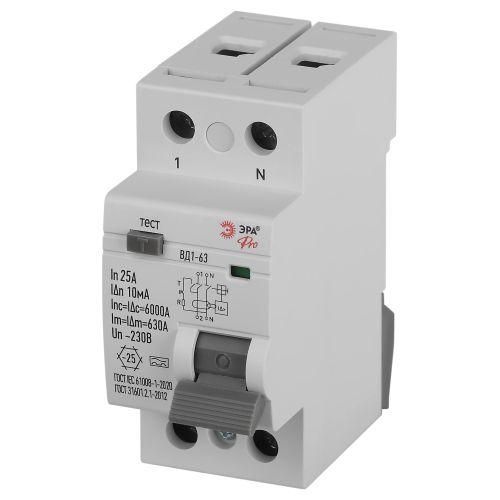

Выключатель дифференциального тока (УЗО) 2п 25А 10мА тип А ВД1-63 PRO электромех. VD2EM25A10 ЭРА Б0061640

Устройство защитного отключения ВД1-63 2P 25А 10мА тип А электромеханическое - это надёжный аппарат для защиты людей от удара током и предотвращения пожаров из-за утечек тока. Бренд ЭРА предлагает эту модель как часть серийной линейки УЗО с проверенной конструкцией, подходящую для жилых, офисных и промышленных объектов.

Назначение и область применения

Устройство защитного отключения ВД1-63 2P 25А 10мА тип А электромеханическое защищает людей от поражения электрическим током при контакте с повреждёнными проводами или оборудованием. Также оно предотвращает возгорание из-за утечек тока на землю - например, при износе изоляции в проводке или неисправности бытовой техники. Применяется в распределительных щитках квартир, домов, офисов, мастерских и на производствах, где есть риск утечек через оборудование с переменным током и постоянной составляющей - такие как инверторы, зарядные устройства, компьютеры, насосы, кондиционеры.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без перегрева;
• Дифференциальный ток срабатывания: 10 мА - чувствителен даже к малым утечкам, что важно для безопасности в ванных комнатах и детских помещениях;
• Тип срабатывания: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современных устройств с выпрямителями);
• Напряжение: 230 В, частота: 50 Гц - совместим с сетями России и стран СНГ;
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь при аварийном токе короткого замыкания;
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки, характерные для работы двигателей и электроники;
• Монтаж: 2 модуля DIN, глубина установки 74 мм - компактно помещается в стандартные щитки;
• Провода: сечение от 1 до 25 мм2 - подходит для медных и алюминиевых жил;
• Степень защиты IP20 - защищено от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита;
• Рабочая температура: от –25C до +40C - подходит для холодных и теплых помещений, но не для открытых площадок;
• Тип: электромеханический - работает без внешнего питания, сохраняет функциональность даже при отключении напряжения в сети.

Совместимость и монтаж

Устройство защитного отключения ВД1-63 2P 25А 10мА тип А электромеханическое устанавливается на DIN-рейку в распределительном щите. Подключение выполняется к двум фазным проводам (L и N) - входные и выходные клеммы помечены. Для правильной работы требуется соединение с PEN/PE-проводом (заземление) в щите. Монтировать можно рядом с автоматическими выключателями, но не вместо них - УЗО не защищает от перегрузок и коротких замыканий. Обязательно используйте отдельную группу автоматов после УЗО, чтобы избежать ложных срабатываний.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61008-1 для устройств защитного отключения типа А. Произведено в соответствии с системой управления качеством ISO 9001. Отличается повышенной отказоустойчивостью благодаря отсутствию электронных элементов - не выйдет из строя при перебоях в питании или скачках напряжения.

Преимущества

• Не зависит от сети - работает даже при полном отключении напряжения;
• Высокая долговечность: более 10 000 операций включения/отключения;
• Надёжное срабатывание на импульсные утечки - идеально для современной техники;
• Простота диагностики: при срабатывании рычаг остается в положении “OFF” - легко определить причину отключения;
• Подходит для замены старых УЗО в существующих щитах - габариты и клеммы совместимы с аналогичными изделиями.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• Не предназначен для установки вне закрытого щита - IP20 не обеспечивает защиту от влаги и пыли;
• Не рекомендуется использовать в условиях температур ниже –25C или выше +40C - возможна потеря точности срабатывания;
• Не подходит для цепей с постоянным током - только для переменного тока 50 Гц;
• Не следует применять в качестве основного рубильника - не рассчитан на частые ручные отключения.

Примеры использования

• Защита розеток в ванной комнате - особенно актуально для бойлеров, стиральных машин;
• Линия питания кухонной техники - микроволновки, кофемашин, электрочайников;
• Цепи с преобразователями частоты - насосы, вентиляторы, конвейеры;
• Оборудование с импульсными источниками питания - серверы, LED-освещение, зарядные станции;
• Щитовые группы в многоквартирных домах - для отделения опасных участков от общей сети.

Практические советы

• Перед установкой проверьте целостность изоляции проводов - УЗО сработает на любую утечку, даже слабую;
• При использовании нескольких УЗО в одном щите - выбирайте селективные (тип S) для верхних уровней, чтобы избежать массового отключения;
• Проверяйте работоспособность кнопкой “T” ежемесячно - это гарантирует готовность к аварийному отключению;
• При подключении проводов не затягивайте клеммы слишком сильно - это повредит медные жилы и вызовет нагрев;
• Для помещений с высокой влажностью (сауны, бассейны) используйте УЗО с дифтоком 10 мА, но обязательно в герметичных щитах с IP54+;
• Артикул б0061640 - это конкретная модель от ЭРА; при замене убедитесь, что новый прибор также имеет тип А и 10 мА - другие параметры могут не обеспечить нужную защиту.
