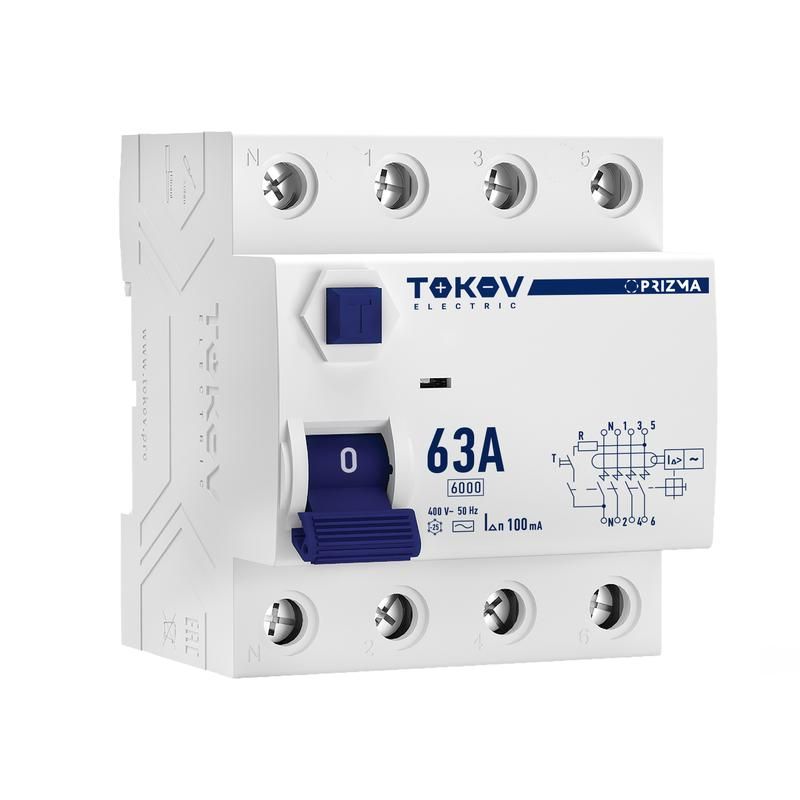

Выключатель дифференциального тока (УЗО) 4п (3P+N) 63А 100мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-4-63-100-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-63-100-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках в сетях 400 В переменного тока. Устройство обеспечивает надёжную работу в промышленных и коммерческих объектах, где требуется защита трёхфазной цепи с нулём.

Назначение и область применения

Этот 4-полюсный УЗО защищает электроустановки от опасных утечек тока величиной более 100 мА. Он используется там, где есть риск поражения человека током - например, на производствах, в складских помещениях, на насосных станциях, в системах вентиляции и кондиционирования. Подходит для защиты групповых линий с несколькими потребителями, особенно когда важно сохранить целостность всех фаз и нуля при аварии.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева
• Тип чувствительности: AC - реагирует только на переменный ток утечки (например, от повреждённой изоляции или неисправного оборудования)
• Номинальный ток утечки: 100 мА - срабатывает при утечке выше этой величины
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети с нулём
• Предельная отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6 тысяч ампер
• Количество полюсов: 4 (3P+N) - отключает все три фазы и ноль одновременно
• Изоляционное напряжение: 400 В - гарантирует безопасную работу при максимальном рабочем напряжении
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные перенапряжения
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами больше 12 мм, но не герметичен; требует установки внутри щита
• Сечение провода: 1–16 мм2 для жёстких проводов, 1–10 мм2 для гибких - позволяет использовать стандартные медные кабели
• Монтаж: DIN-рейка 35 мм - совместим со всеми распространёнными шкафами управления
• Глубина установки: 50 мм - учитывать при компоновке щита
• Рабочая температура: от –25C до +50C - подходит для помещений с нормальным микроклиматом, не для улицы или холодильных камер
• Частота: 50 Гц - предназначено для сетей России и стран СНГ

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-4-63-100-ac устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные и выходные клеммы помечены. Все четыре полюса должны быть подключены - игнорирование нуля снижает эффективность защиты. Ширина устройства составляет 4 модуля (72 мм), что соответствует стандартному шагу монтажа. Клеммы рассчитаны на зажим проводов без предварительной опрессовки, но рекомендуется использовать наконечники для многожильных проводов.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения. Применяет принцип дифференциальной токовой защиты: сравнивает токи во всех фазах и нуле - при дисбалансе свыше 100 мА автоматически отключает питание. Наличие механической блокировки исключает случайное включение после срабатывания.

Преимущества

• Полную защиту трёхфазной системы с нулём - важна для оборудования с высокой степенью ответственности
• Высокая отключающая способность (6 кА) - обеспечивает безопасность даже при серьёзных авариях
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных кабелей
• Жесткая конструкция корпуса - устойчив к механическим воздействиям в условиях производства
• Явное положение рычага - легко определить состояние (вкл./выкл.) без тестера

Ограничения применения

• Не работает при постоянных утечках тока - только для переменного тока (тип AC)
• Не допускается установка вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не подходит для частот выше 50 Гц - нельзя применять в системах с преобразователями частоты без дополнительных мер
• Не является защитой от перегрузки или короткого замыкания - должен использоваться в паре с автоматическим выключателем
• Не рекомендован для установки в местах с температурой ниже –25C или выше +50C - возможны отказы в работе

Примеры использования

• Защита питания станков ЧПУ на заводе - предотвращает травмы операторов при пробое изоляции
• Щитовая группа для конвейерной линии с несколькими двигателями - отключает всю линию при утечке
• Освещение и оборудование в производственных цехах с повышенной влажностью - снижает риск удара током
• Системы водоснабжения с насосами - защищает от утечек через повреждённые кабели

Практические советы

• Обязательно проверьте соответствие сечения проводов - слишком толстый провод не войдёт в клемму, слишком тонкий может плохо зажаться
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит контакт и долговечность
• Проверяйте работоспособность кнопкой «Т» ежемесячно - даже если устройство кажется исправным
• Не устанавливайте этот УЗО перед другими устройствами защиты - он должен быть последним в цепи перед потребителем
• При проектировании щита учтите глубину 50 мм и ширину 4 модуля - недостаточно места может затруднить обслуживание
• Если нужна защита от постоянных утечек - выбирайте тип A или B, а не AC
