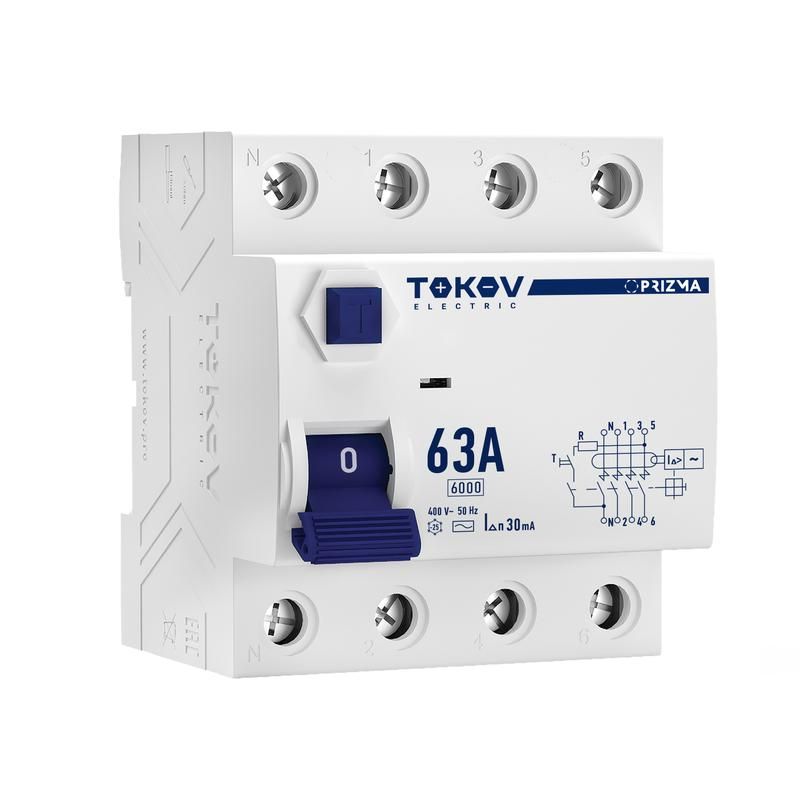

Выключатель дифференциального тока (УЗО) 4п (3P+N) 63А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-4-63-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-63-30-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках в сетях 380/220 В. Этот 4-полюсный УЗО обеспечивает надёжную работу в трёхфазных цепях с нулевым проводником, особенно там, где важна безопасность - на производстве, в зданиях с высокой плотностью нагрузки или в помещениях с повышенной влажностью.

Назначение и область применения

Этот выключатель дифференциального тока защищает от поражения током при утечках более 30 мА - уровня, который может вызвать серьёзные последствия для человека. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для большинства бытовых и промышленных устройств: насосов, двигателей, сварочных аппаратов, систем освещения и другого оборудования с асинхронными двигателями. Применяется в щитах управления, распределительных шкафах, на объектах с трёхфазным питанием и нейтралью (3P+N).

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать мощные нагрузки до 15 кВт в трёхфазной сети
• Ток утечки: 30 мА - чувствительность, соответствующая требованиям безопасности для защиты людей
• Тип реакции: AC - срабатывает только на синусоидальный переменный ток утечки
• Напряжение: 400 В - рассчитан на стандартные трёхфазные сети 380 В
• Отключающая способность: 6 кА - способен отключить цепь даже при значительном КЗ
• Импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям
• Защита IP20 - не защищён от воды и пыли, применяется только внутри закрытых щитов
• Монтаж на DIN-рейку - совместим со стандартными щитами
• Ширина: 4 модуля (72 мм) - занимает место в щите согласно Евростандарту
• Сечение провода: 1–16 мм2 (монолитный), 1–10 мм2 (гибкий) - поддерживает широкий спектр кабелей
• Температурный режим: –25…+50 C - работает в условиях холодных складов и жарких цехов
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Глубина установки: 50 мм - требует минимального свободного пространства за щитом

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-4-63-30-ac монтируется на стандартную DIN-рейку типа TS35. Для подключения используются клеммы с зажимами, рассчитанными на одножильные и многожильные провода. Обязательно соблюдать полярность: фазы L1, L2, L3 и ноль N должны быть подключены строго в соответствии с маркировкой на корпусе. Нулевой проводник не должен проходить через другие устройства перед этим УЗО - он подключается сразу после него. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Не допускается установка на открытые поверхности или в местах с риском попадания влаги.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 для автоматических выключателей дифференциального тока. Сертифицировано для работы в электроустановках до 1000 В переменного тока. Отключение происходит при достижении порога утечки 30 мА менее чем за 0,3 секунды, что соответствует нормам безопасности для защиты жизни человека. УЗО не заменяет автоматический выключатель - рекомендуется использовать его в паре с ВА-47-29 или аналогичным тепловым/электромагнитным автоматом.

Преимущества

• Надёжное срабатывание при утечках переменного тока - идеально для промышленного оборудования
• Высокая коммутационная способность (6 кА) снижает риск повреждений при авариях
• Поддержка гибких и монолитных проводов - удобен при монтаже в уже существующих шкафах
• Компактная глубина (50 мм) - экономит пространство в щитах с ограниченной глубиной
• Работает при экстремальных температурах - подходит для неотапливаемых помещений

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами с пульсацией
• IP20 - нельзя устанавливать вне щита, в сырых, пыльных или наружных условиях
• Только для 3P+N - не используется в однофазных цепях без нуля
• Не имеет функции защиты от перегрузки или КЗ - обязательно требуется дополнительный автомат
• Не рекомендован для цепей с частотным регулированием (частотники) - может давать ложные срабатывания

Примеры использования

• Щит питания станков с ЧПУ в механическом цеху
• Распределительный щит торгового центра с группой розеток и освещения
• Контрольный шкаф насосной станции с трёхфазным насосом
• Общий входной УЗО в административном здании с трёхфазным вводом
• Линии питания конвейеров, компрессоров, вентиляторов

Практические советы

• Проверьте сечение кабеля перед подключением - не используйте провода больше 16 мм2 (монолитные) или 10 мм2 (гибкие)
• При монтаже в старый щит убедитесь, что есть минимум 50 мм свободного пространства за рейкой
• Не подключайте ноль от другого УЗО - каждый 4-полюсный УЗО должен иметь свою отдельную нейтраль
• После установки нажмите кнопку «Тест» - проверьте срабатывание хотя бы один раз в месяц
• Если в цепи есть оборудование с высокими помехами (варочные панели, сварка), рассмотрите возможность перехода на тип A или B
• Для долговечности избегайте установки рядом с источниками тепла - нагрев снижает срок службы электроники
