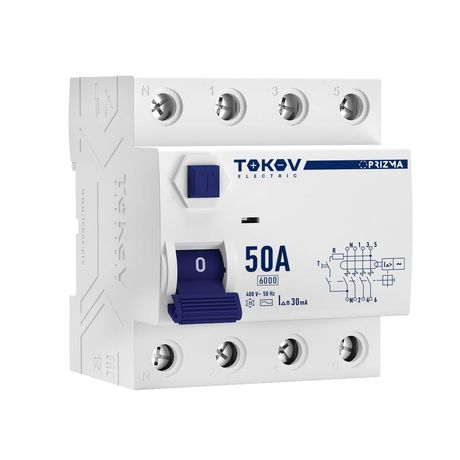

Выключатель дифференциального тока (УЗО) 4п (3P+N) 50А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-4-50-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-50-30-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Устройство работает в сетях 400 В переменного тока и подходит для установки в щитах с DIN-рейкой. Его основная задача - быстрое отключение цепи при обнаружении тока утечки свыше 30 мА.

Назначение и область применения

Этот 4-полюсный УЗО защищает трёхфазные сети с нулевым проводником (3P+N). Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для большинства бытовых и промышленных нагрузок: станков, насосов, систем вентиляции, освещения и другого оборудования с асинхронными двигателями. Устройство не предназначено для защиты от постоянного тока утечки или импульсных помех - для таких задач требуются другие типы УЗО.

Технические характеристики

• Номинальный ток: 50 А - выдерживает длительную нагрузку до этого значения без перегрева
• Номинальный ток утечки: 30 мА - чувствительность соответствует требованиям безопасности для защиты человека
• Тип срабатывания: AC - реагирует только на синусоидальный переменный ток утечки
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 230/400 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка внутри закрытого щита
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Максимальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Рабочий диапазон температур: от -25C до +50C - подходит для установки в неотапливаемых помещениях
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина установки: 50 мм - требует достаточного свободного пространства в шкафу
• Сечение провода: одножильный - 1–16 мм2, многожильный - 1–10 мм2

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-4-50-30-ac монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе - все полюса имеют одинаковый контактный зазор. Обязательно соблюдайте полярность: фазы L1, L2, L3 и ноль N должны быть подключены строго согласно маркировке на корпусе. Нулевой проводник не должен проходить через автоматические выключатели или разрываться после УЗО - это нарушит работу устройства. Подключение выполняйте при отключенном питании. Максимальное сечение жилы - 16 мм2 для одножильного провода, 10 мм2 для многожильного - не используйте более толстые провода, чтобы избежать плохого контакта.

Безопательность и стандарты

УЗО соответствует международным нормам IEC 61009-1 и российскому ГОСТ Р 51326.1. Применение устройства снижает риск поражения электрическим током до уровня, допустимого для человеческого организма. Однако устройство не заменяет заземление - оно лишь дополняет его. Работает исключительно в паре с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ.

Преимущества

• Надёжное срабатывание при токе утечки 30 мА - соответствие требованиям ПУЭ для защиты людей
• Высокая коммутационная способность (6 кА) - подходит для объектов с высокими токами короткого замыкания
• Узкий форм-фактор (4 модуля) - экономит место в распределительных щитах
• Поддержка широкого диапазона сечений проводов - совместим с большинством распространённых кабелей
• Индикация состояния: механический флажок показывает, было ли срабатывание

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, от выпрямителей, ИБП, LED-драйверов) - для них нужен тип A или B
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом на 50 А
• Не предназначен для открытой установки - IP20 требует герметичного щита
• Не рекомендуется использовать в условиях повышенной влажности без дополнительной защиты
• Не подходит для цепей с высоким уровнем гармоник или частотными преобразователями - возможны ложные срабатывания

Примеры использования

• Защита группы мощных станков на производстве (ток 40–50 А)
• Щитовая защита этажа в офисном здании с трёхфазной нагрузкой
• Обеспечение безопасности в мастерских, где используется электроинструмент
• Автоматизация системы водоснабжения с трёхфазным насосом

Практические советы

• Перед первым запуском всегда проверяйте работоспособность кнопкой «Тест» - она имитирует утечку и должна вызвать отключение
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и отказ
• Не соединяйте несколько УЗО последовательно - это может привести к селективному срабатыванию
• При использовании в холодных помещениях (ниже 0C) давайте устройству адаптироваться к температуре перед включением питания
• При замене старого УЗО - сравнивайте не только токи, но и количество полюсов: этот 4-полюсный требует подключения всех четырёх проводов
