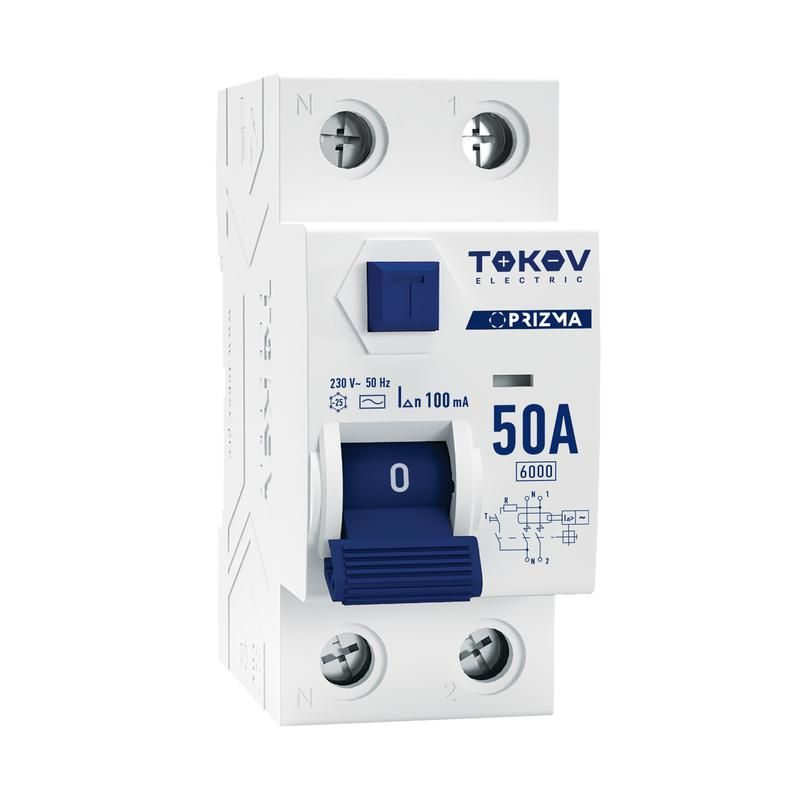

Выключатель дифференциального тока (УЗО) 2п (1P+N) 50А 100мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-50-100-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-50-100-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока в сетях 230 В. Устройство работает в паре с автоматическим выключателем и монтируется на DIN-рейку в щитовой.

Назначение и область применения

Этот УЗО защищает электропроводку и оборудование от опасных утечек тока величиной более 100 мА. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для бытовых и промышленных объектов с обычной нагрузкой: освещением, розетками, нагревательными приборами, насосами и маломощным оборудованием. Не подходит для цепей с постоянным током утечки - например, где используются частотные преобразователи, светодиодные драйверы или ИБП.

Технические характеристики

• Номинальный ток: 50 А - выдерживает длительную нагрузку до этого значения без перегрузки
• Ток утечки: 100 мА - срабатывает при превышении этой величины, обеспечивая баланс между безопасностью и отказоустойчивостью
• Тип чувствительности: AC - реагирует только на синусоидальный переменный ток утечки
• Напряжение сети: 230 В, 50 Гц - совместим с однофазной сетью в России и странах СНГ
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с высоким током
• Изоляция: 400 В рабочее, 6 кВ импульсное - надёжная защита от скачков напряжения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Максимальное сечение провода: 1–16 мм2 (монолитный), 1–10 мм2 (гибкий) - позволяет использовать распространённые медные жилы
• Ширина: 2 модуля (36 мм) - занимает минимум места в распределительном щите
• Глубина монтажа: 50 мм - требуется свободное пространство за щитом
• Рабочий диапазон температур: –25…+50 C - подходит для установки в неотапливаемых помещениях
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-50-100-ac устанавливается на DIN-рейку рядом с автоматическим выключателем. Обязательно подключение по схеме 1P+N: фаза и ноль проходят через устройство, нулевой проводник не должен заземляться после УЗО. Для правильной работы необходимо соблюдать полярность входа/выхода - контакты помечены L и N. Подключайте провода плотно, используя клеммы с усилием, указанным в инструкции. Не допускайте перегиба гибких проводов - они должны быть запрессованы в наконечники перед установкой.

Безопательность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Наличие тестовой кнопки позволяет проверять работоспособность устройства ежемесячно - рекомендуется делать это вручную.

Преимущества

• Высокая коммутационная способность (6 кА) снижает риск повреждения при аварии
• Устойчивость к широкому диапазону температур - надёжно работает в холодных и жарких условиях
• Поддержка как монолитных, так и гибких проводов - удобно при ремонтах и модернизациях
• Компактная двухмодульная конструкция экономит место в щитке
• Простая диагностика: наличие тестовой кнопки и визуального индикатора состояния

Ограничения применения

• Не применяется в системах с постоянным током утечки (например, солнечные установки, LED-драйверы, частотные преобразователи)
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - нужен УЗО с IP44 или выше
• Не подходит для цепей с высокими гармоническими искажениями - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Обеспечение безопасности электроснабжения теплого пола или водонагревателя
• Щитовая на этаже многоэтажного дома - защита нескольких групп потребителей
• Промышленные станки с электродвигателями мощностью до 11 кВт

Практические советы

• Выбирайте УЗО с током утечки 100 мА для основной защиты всей квартиры или офиса - для отдельных точек (розетки в ванной) лучше применять 30 мА
• Проверяйте работу УЗО каждый месяц кнопкой TEST - если не сработает, замените устройство
• При монтаже в старый щит убедитесь, что глубина шкафа ≥50 мм - иначе не закроется крышка
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложные срабатывания
• Для гибких проводов используйте наконечники (штыревые или трубчатые) - это исключит окисление и плохой контакт
• При установке в щит с несколькими УЗО - соблюдайте координацию: верхние (вводные) - 100 мА, нижние - 30 мА
