Выключатель дифференциальный (УЗО) ВД3-63 2P 50А 100мА 6кА тип АС KARAT | MDV20-2-050-100 IEK

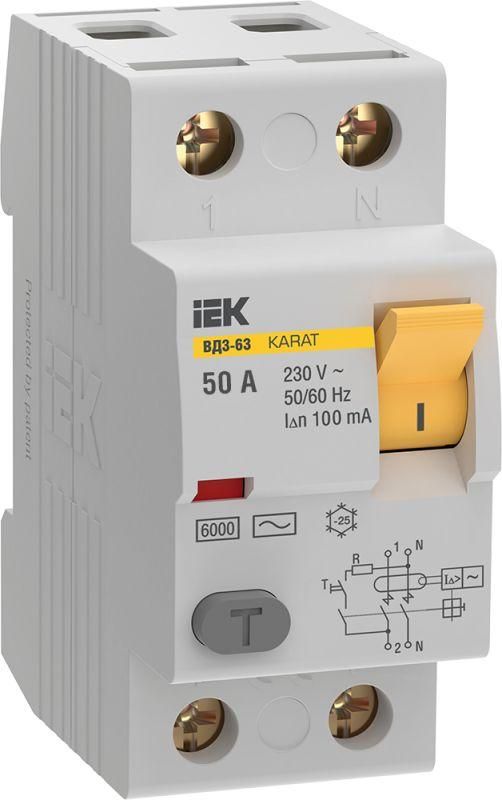

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей от поражения электрическим током при утечке тока в цепи. Модель ВД3-63 2P 50А 100мА 6кА тип AC предназначена для установки в щитах жилых, коммерческих и промышленных зданий, где требуется надёжная защита от токов утечки без защиты от перегрузок и КЗ.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 не защищает от перегрузок и коротких замыканий - он реагирует только на дифференциальный ток (утечку). Его задача - отключить питание при утечке более 100 мА, предотвращая опасность поражения человека током. Подходит для защиты групповых линий: розеток, бытовых приборов, оборудования на стройплощадках, в банях, кухнях и других помещениях с повышенной влажностью. Устанавливается в составе распределительных щитов совместно с автоматическими выключателями, которые берут на себя защиту от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без повреждений;
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность срабатывания; при утечке выше этого значения УЗО отключится;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от неисправных нагревательных элементов, двигателей); не сработает на импульсный или постоянный ток утечки;
• Отключающая способность: 6 кА - максимальный ток КЗ, который может безопасно выдержать устройство при срабатывании (не является защитой от КЗ!);
• Напряжение: 230 В рабочее, 415 В изоляционное - допустимо применение в сетях до 400 В между фазами;
• Частота: 50/60 Гц - работает в сетях России и Европы;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные линии;
• Степень защиты: IP20 - не защищён от воды и пыли, требует установки внутри закрытого щита;
• Температурный режим: от -25C до +45C - подходит для установки в неотапливаемых помещениях;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Тип: электромеханический - работает без внешнего питания, надёжнее электронных аналогов при авариях в сети;
• Способ монтажа: на DIN-рейку - стандартный для современных щитов.

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на кабели сечением до 50 мм2. Обязательно подключение входа и выхода строго по схеме: верхние клеммы - питание, нижние - нагрузка. Нулевой провод после УЗО не должен соединяться с другими нулями вне этой группы - иначе возможны ложные срабатывания. Устройство устанавливается после автомата защиты по току (например, C40 или C50), чтобы обеспечить комплексную защиту. Совместим с любыми щитами, соответствующими стандарту IEC 60898.

Безопасность и стандарты

Выключатель дифференциального тока ВД3-63 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - важное преимущество при авариях. Применение в соответствии с ПУЭ рекомендовано для всех групп розеток, особенно в местах с риском контакта с водой. Не используйте в системах TN-C - требуется переход на TN-S или TT.

Преимущества

• Электромеханический принцип работы - не зависит от наличия напряжения в сети, отказоустойчив;
• Высокая отключающая способность (6 кА) - безопасно выдерживает пробои в цепи;
• Поддержка больших сечений кабелей (до 50 мм2) - подходит для мощных потребителей;
• Серия KARAT от IEK - проверенная надёжность в условиях промышленной эксплуатации;
• Долгий срок службы (15 лет) - снижает затраты на обслуживание.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использовать в паре с автоматическим выключателем;
• Тип AC - не реагирует на постоянный ток утечки (например, от импульсных БП, LED-драйверов, солнечных инверторов); для таких случаев нужен тип A или B;
• IP20 - нельзя устанавливать на открытом воздухе или во влажных местах без корпуса щита;
• Не применяется в системах TN-C - требует отдельного PE-проводника;
• Не подходит для защиты одиночных маломощных приборов - оптимален для групповой защиты нескольких розеток или оборудования.

Примеры использования

• Защита всей группы розеток в кухне или ванной комнате;
• Щит на стройплощадке для временного электрооборудования;
• Групповая защита насосов, тепловых завес, кондиционеров в офисах и складах;
• Входной УЗО в домашнем щите перед несколькими автоматами (при наличии достаточной нагрузки и правильного расчета токов утечки).

Практические советы

• Перед установкой проверьте, что ноль и фаза правильно подключены - неверное подсоединение может сделать УЗО бесполезным;
• После монтажа всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность;
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию кабелей, наличие старых приборов с утечкой или некорректное подключение нулей;
• Для помещений с высокой влажностью (бани, бассейны) выбирайте УЗО с током утечки 10–30 мА, а не 100 мА - последний слишком слабый для такой среды;
• При использовании в промышленных щитах убедитесь, что суммарная утечка всех подключённых приборов не превышает 30–50% от номинала УЗО (в данном случае - не более 30–50 мА), иначе будут ложные срабатывания.
