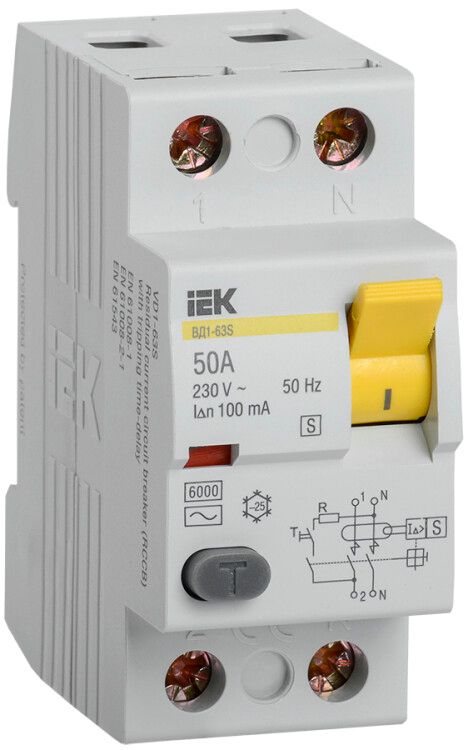

Выключатель дифференциальный тока (УЗО) ВД1-63S 2Р 50А 100м(Электромеханическое) - MDV12-2-050-100 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 50А 100мА тип AC/ACS серия ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Устройство работает в сетях с напряжением до 230 В и применяется в жилых, офисных и промышленных объектах. Артикул mdv12-2-050-100 соответствует модели из серии КАРАТ.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 50А 100мА тип AC/ACS серия ВД1-63S защищает от поражения током при утечке более 100 мА. Он не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в однофазных и трёхфазных сетях переменного тока с напряжением до 400 В. Подходит для установки в щитах жилых домов, торговых центров, производственных помещений и временных стройплощадок.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без повреждений.
• Дифференциальный ток утечки: 100 мА - порог срабатывания при появлении тока утечки между фазой и землёй.
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (типично для бытовой техники и освещения).
• Номинальное напряжение: 230 В - рассчитан на работу в однофазной сети 230 В, совместим с системами TN-S и TT.
• Количество полюсов: 2 - контролирует фазу и ноль одновременно, обеспечивает полное отключение цепи.
• Отключающая способность при КЗ: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм.
• Модульная ширина: 2 модуля - занимает место 36 мм в щите.
• Глубина монтажа: 74 мм - требует свободного пространства за щитом.
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные провода, включая многожильные.
• Частота: 50 Гц - оптимизирован для российских сетей.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и влажности до 98 % при 25C.
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; требуется установка внутри закрытого щита.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 50А 100мА тип AC/ACS серия ВД1-63S монтируется на DIN-рейку в любом щите с достаточным местом. Для правильного подключения:

• Фаза и ноль должны проходить через УЗО - нельзя использовать его как обычный рубильник.
• Подключаемый кабель должен иметь сечение не более 50 мм2 - большие провода не войдут в зажимы.
• Не допускается соединение с другими УЗО на входе - возможны ложные срабатывания.
• Обязательно проверьте соответствие нагрузки номинальному току 50 А - превышение вызовет перегрев.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 50А 100мА тип AC/ACS серия ВД1-63S соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, а также техническим условиям ТУ 3421-034-18461115-2009. Соответствует нормам безопасности для электроустановок в России и странах СНГ. Сертифицирован для использования в помещениях с повышенной опасностью, таких как кухни, ванные комнаты, мастерские и производственные участки.

Преимущества

• Селективная защита - позволяет координировать работу с другими УЗО в многоуровневой системе, чтобы не отключались все потребители при одной утечке.
• Кратковременная задержка срабатывания и отключения - снижает количество ложных срабатываний при кратковременных импульсах (например, при запуске двигателей).
• Высокая надёжность - конструкция с двойной механической блокировкой и качественными контактами обеспечивает долгую службу даже при частых срабатываниях.
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях и на открытых площадках в холодном климате.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем на 50 А.
• Только для переменного тока (AC) - не подходит для цепей с постоянным током или смешанными сигналами (например, солнечные системы с инверторами).
• IP20 - не используется во влажных или пыльных средах без корпуса щита.
• Не рекомендуется для защиты отдельных розеток в квартире - лучше применять УЗО с током утечки 30 мА там, где есть риск контакта человека с токоведущими частями.
• Не подходит для цепей с высоким уровнем помех - например, рядом с частотными преобразователями без фильтров.

Примеры использования

• Защита группы розеток на кухне (стиральная машина, микроволновка, бойлер).
• Щитовая на стройплощадке - защита временного электроснабжения инструментов.
• Автоматический ввод в промышленном оборудовании - защита насосов, компрессоров, конвейеров.
• Распределительный щит в административном здании - групповое УЗО перед несколькими автоматами.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (50 А) выше суммарной нагрузки всех подключённых приборов - иначе будет срабатывать при перегрузке.
• Проверяйте маркировку на корпусе: “AC” значит только переменный ток утечки. Если в цепи есть оборудование с выпрямителем (LED-светильники, зарядки), используйте УЗО типа A.
• При монтаже в щитке оставляйте минимум 10–15 мм свободного места вокруг - для теплоотвода и удобства обслуживания.
• Тестируйте УЗО кнопкой “T” ежемесячно - это гарантирует работоспособность механизма.
• Для сложных систем с несколькими уровнями защиты - используйте этот УЗО как селективный (верхний уровень), а нижние - с током утечки 30 мА.
