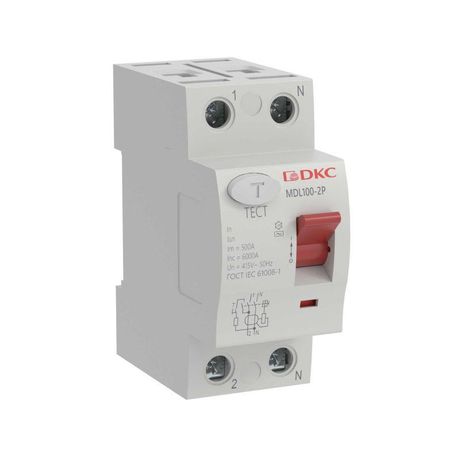

Выключатель дифференциального тока (УЗО) 2п (1P+N) 16А 30мА тип AC MDL100 YON MDL100-2P2-16-AC ДКС

Выключатель дифференциального тока (УЗО) 2 полюса (1P+N) 16 А 30 мА тип АС MDL100 - устройство для защиты людей от поражения электрическим током при утечках на землю. Применяется в бытовых и коммерческих сетях 230 В, совместим с DIN-рейкой и соответствует требованиям безопасности для жилых и общественных зданий. Производится в серии YON MAX брендом DKC.

Назначение и область применения

УЗО MDL100 защищает человека от поражения электрическим током при утечках тока через тело - например, при контакте с поврежденной проводкой или неисправным оборудованием. Отключает цепь при утечке свыше 30 мА, что соответствует безопасному пределу для человека. Подходит для установки в распределительных щитах квартир, частных домов, офисов, магазинов и других помещений с однофазными сетями 230 В. Устройство не предназначено для защиты оборудования от перегрузок - для этого требуется отдельный автоматический выключатель.

Технические характеристики

• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей).
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без отключения.
• Дифференциальный ток: 30 мА - чувствительность срабатывания; ниже этого значения устройство не отключается.
• Номинальное напряжение: 230 В - рассчитано на работу в сети 220–240 В.
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность при КЗ: 10 кА - способно выдерживать и отключить ток короткого замыкания до 10 тысяч ампер.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчиво к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке (стандартная ширина одного модуля = 18 мм).
• Частота: 50 Гц - оптимизировано для российских и европейских сетей.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Температурный режим: -25…+40 C - работает в помещениях с нормальным микроклиматом, не предназначен для улицы или холодных необогреваемых помещениях.
• Способ монтажа: на DIN-рейку - стандартный способ для современных электрощитов.

Совместимость и монтаж

MDL100 совместим с любыми DIN-рейками шириной 35 мм, используемыми в щитах по стандарту IEC 60715. Для правильной установки необходимо соблюдать полярность: вход фазы (L) подключается к верхнему зажиму, выход - к нижнему; ноль (N) подключается к соответствующему выводу, помеченному символом N. Нельзя использовать УЗО вместо автомата - он не обеспечивает защиту от перегрузки. Обязательно сочетать с автоматическим выключателем на 16 А или близкий по току. После монтажа рекомендуется проверить работоспособность кнопкой «Т» (Test).

Безопасность и стандарты

УЗО MDL100 соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к возгоранию и механическим нагрузкам. Серия YON MAX прошла сертификацию и имеет гарантию производителя 5 лет. Устройство не содержит опасных веществ согласно RoHS.

Преимущества

• Двухполюсная конструкция (1P+N) полностью отключает цепь - снижает риск остаться под напряжением даже при обрыве ноля.
• Высокая отключающая способность (10 кА) обеспечивает надёжность даже при серьёзных авариях.
• Ударопрочный корпус с семью заклёпками увеличивает срок службы и устойчивость к внешним воздействиям.
• Фиксация на DIN-рейке позволяет легко заменить устройство без демонтажа всего щита.
• Кнопка тестирования «Т» позволяет регулярно проверять исправность без специнструментов.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC.
• Не защищает от перегрузок и длительных превышений тока - требует обязательной парной установки с автоматом.
• Не допускается использование вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для установки в местах с температурой ниже -25 C или выше +40 C - возможны отказы в работе.
• Не подходит для защиты мощных трёхфазных систем - только для однофазных цепей 230 В.

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной комнате, кухне, детской.
• Щитовая группа для освещения и розеток в частном доме.
• Электрооборудование в офисах, магазинах, кафе - где есть риск повреждения кабеля или неисправности техники.
• Подключение стиральных машин, водонагревателей, электроплит - приборов с повышенной опасностью утечки тока.

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала тока (16 А) вашему автоматическому выключателю - они должны быть одинаковыми или отличаться не более чем на одну ступень.
• Перед первым запуском обязательно нажмите кнопку «Т». Если УЗО не отключилось - устройство неисправно или некорректно установлено.
• Не устанавливайте несколько УЗО на одной цепи без координации - это может вызвать ложные срабатывания.
• При использовании в старых домах с плохой изоляцией проводки возможны частые срабатывания - проверьте состояние изоляции перед установкой.
• MDL100 можно заменить аналогичным устройством другой марки, если параметры (16 А / 30 мА / 1P+N / AC) совпадают - главное - соблюдение условий монтажа.
