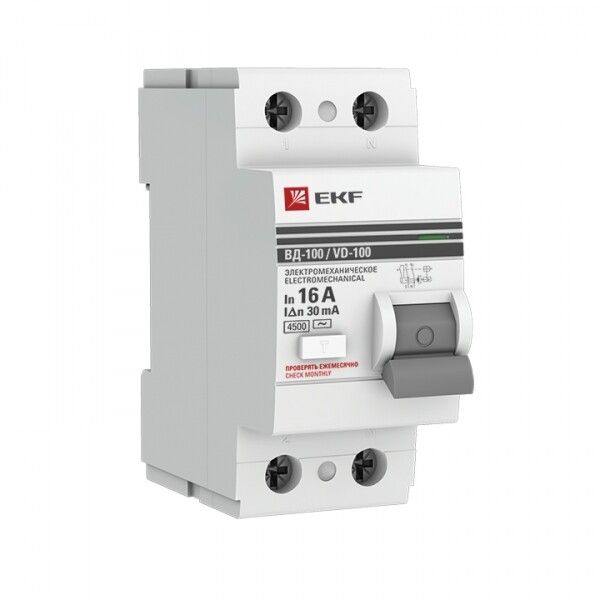

Выключатель дифференциальный (УЗО) ВД-100 2п 16А 30мА (тип АС) PROximа | elcb-2-16-30-em-pro EKF

Выключатель дифференциального тока (УЗО) ВД-100 EKF PROxima — это надёжное электромеханическое устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в бытовых и промышленных распределительных щитах на DIN-рейку.

Назначение и область применения

УЗО ВД-100 EKF PROxima защищает людей от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также оно предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. Устройство работает в паре с автоматическим выключателем — сам по себе УЗО не защищает от перегрузок и КЗ, поэтому их обязательно используют вместе.

Подходит для установки в жилых домах, офисах, производственных цехах, на объектах с высокой влажностью (банях, бассейнах) и других местах, где требуется повышенная безопасность. Применяется в системах TN-S, TN-C-S, TT.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток: 30 мА — чувствительность к утечкам; срабатывает при превышении этого значения, что соответствует требованиям безопасности для человеческой жизни;
• Тип тока утечки: переменный (AC) — реагирует только на синусоидальные утечки, не сработает при импульсных или постоянных токах утечки;
• Номинальное напряжение: 230 В — рассчитано на однофазную сеть 220–240 В;
• Количество полюсов: 2 — контролирует фазу и ноль одновременно, обеспечивает полное отключение цепи;
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании до этой величины;
• Напряжение изоляции: 660 В — гарантирует безопасную работу даже при кратковременных скачках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к грозовым и коммутационным перенапряжениям;
• Сечение проводника: 1…25 мм² — позволяет подключать медные провода от тонких до мощных;
• Рабочая температура: -10...+50 °C — оптимальный диапазон для большинства помещений, не предназначен для холодных улиц или неотапливаемых зданий;
• Степень защиты: IP20 — защищено от прикосновения пальцами и крупных предметов, но не от пыли и влаги — требует установки внутри закрытого щита;
• Модульная ширина: 2 модуля — занимает 18 мм в ширину на DIN-рейке;
• Глубина монтажа: 66 мм — важно учитывать при проектировании глубины щита;
• Частота: 50 Гц — предназначено для сетей России и стран СНГ;
• Климатическое исполнение: УХЛ4 — допускает эксплуатацию в условиях умеренного климата с возможными колебаниями температур и влажности;
• Гарантийный срок: 84 месяца — один из самых длинных в классе аналогичных устройств;
• Серия: PROxima — продукция EKF с повышенной надёжностью и проверенной конструкцией.

Совместимость и монтаж

УЗО ВД-100 EKF PROxima монтируется на стандартную DIN-рейку типа TS35. Установка выполняется в распределительном щите после входного автомата и перед групповыми автоматами. Обязательно соблюдать полярность: фаза и ноль должны подключаться строго к обозначенным клеммам L и N. Сечение проводов — от 1 до 25 мм², лучше использовать многожильные или одножильные медные провода. Не рекомендуется затягивать клеммы слишком сильно — можно повредить контактные площадки.

Для полноценной защиты необходимо сочетать этот УЗО с автоматическим выключателем на 16 А или выше — он будет отвечать за перегрузки и КЗ. УЗО само по себе не является автоматом!

Безопасность и стандарты

УЗО ВД-100 EKF PROxima соответствует ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995), что подтверждает соответствие международным нормам безопасности. Конструкция выполнена в соответствии с требованиями к электромеханическим устройствам — не зависит от внешнего питания, работает даже при отсутствии напряжения в сети. Это делает его более надёжным, чем электронные аналоги.

Преимущества

• Электромеханическая конструкция — не нуждается во внешнем питании, срабатывает даже при обрыве нуля или аварийном отключении сети;
• Высокая точность срабатывания при 30 мА — минимальный порог для защиты жизни человека;
• Широкий диапазон сечения проводов — универсальное решение для различных нагрузок;
• Долгий срок службы и гарантия 84 месяца — снижают риск внеплановой замены;
• Серия PROxima — проверенная технология EKF, известная стабильностью работы в сложных условиях;
• Наличие селективного исполнения — возможность организации многоступенчатой защиты без ложных срабатываний (при наличии других УЗО в цепи).

Ограничения применения

• Не применяется в сетях с постоянным током утечки — не среагирует на выпрямители, светодиодные драйверы, ИБП;
• Не защищает от перегрузок и коротких замыканий — обязательна установка с автоматом;
• IP20 — нельзя устанавливать вне закрытого щита, особенно на улице или в сырых помещениях без дополнительной защиты;
• Рабочая температура от -10 °C — не подходит для неотапливаемых помещений зимой (например, гаражей без обогрева);
• Только переменный ток утечки (AC) — не подходит для современных устройств с импульсными помехами (например, компьютеры, зарядки EV); для таких случаев нужны УЗО типа A или B.

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской;
• Щитовая защита на этаже в многоквартирном доме;
• Обеспечение безопасности на производстве: станки, насосы, освещение в цехах;
• Автоматические системы управления с чувствительной электроникой — при условии наличия фильтров помех;
• Дачные дома, теплицы, мастерские — при правильной герметизации щита.

Практические советы

• Перед первым запуском всегда нажимайте кнопку «Тест» — она проверяет работоспособность механизма без подачи нагрузки;
• При установке нескольких УЗО используйте селективные модели (если доступны) — чтобы избежать массового отключения при одной утечке;
• Не соединяйте нулевой провод после УЗО с другими нулями — это вызовет ложные срабатывания;
• Проверяйте состояние устройства каждые 3–6 месяцев через кнопку тестирования;
• Если планируете подключать оборудование с высокими импульсными помехами (частотные преобразователи, LED-светильники), выбирайте УЗО типа A вместо AC — ВД-100 здесь не подойдёт;
• При монтаже в старый щит убедитесь, что глубина достаточна — 66 мм — и есть место для свободного открывания крышки.
