Выключатель дифференциального тока (УЗО) 4п (3P+N) 40А 300мА тип AC MDL100 YON MDL100-4P4-40-AC ДКС

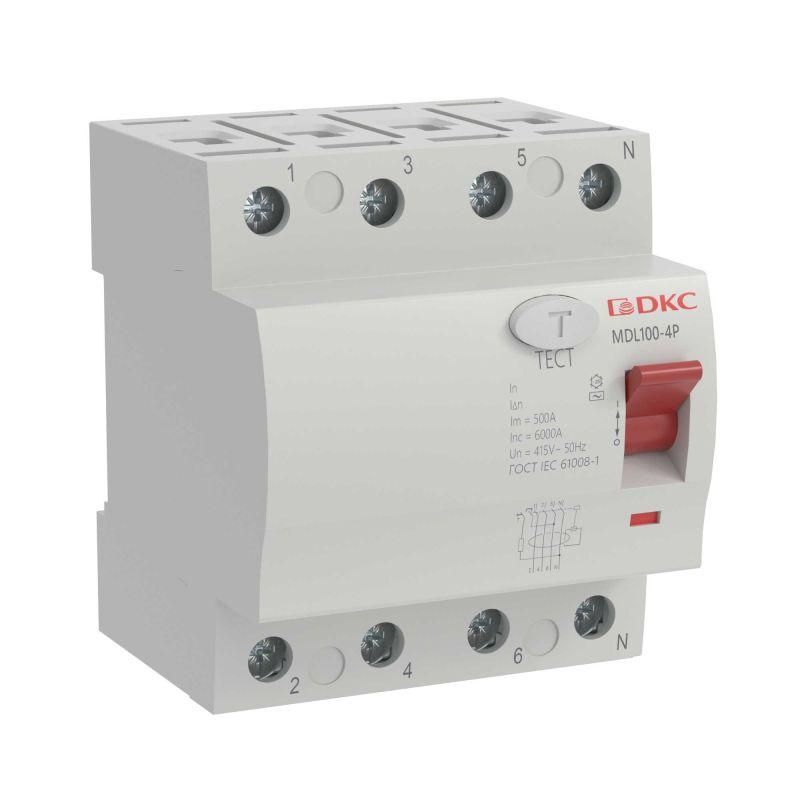

Выключатель дифференциального тока MDL100-4P4-40-AC от бренда YON (группа DKC) - четырёхполюсное устройство защитного отключения (УЗО) с номинальным током 40 А и порогом срабатывания 300 мА. Назначен для защиты электросетей 400 В от опасных утечек тока, предотвращая перегрев проводки и возможные возгорания. Подходит для установки в распределительных щитах жилых, коммерческих и общественных зданий.

Назначение и область применения

MDL100-4P4-40-AC защищает электрические цепи от утечек тока, которые могут вызвать нагрев изоляции, повреждение оборудования или возгорание. Устройство реагирует на переменный ток утечки (тип AC), что делает его подходящим для бытовой и промышленной сети 400 В. Применяется в распределительных щитах многоквартирных домов, коттеджей, торговых центров, больниц, школ и других объектов социальной инфраструктуры. Особенно эффективен там, где есть группы мощных потребителей - кондиционеры, насосы, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём (TN-S, TN-C-S)
• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке выше этого уровня
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Отключающая способность: 10 кА - способен безопасно отключить цепь при КЗ с током до 10 000 А
• Модульная ширина: 4 модуля - занимает 72 мм в DIN-коробке
• Частота: 50 Гц - предназначено для стандартной сети РФ и стран СНГ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: -25...+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами

Совместимость и монтаж

MDL100-4P4-40-AC устанавливается на DIN-рейку шириной 35 мм, как и другие устройства серии YON Max. Для правильного подключения требуется свободное место в щите - 4 модуля (72 мм). Все четыре полюса должны быть подключены: L1, L2, L3, N. Ноль обязательно проходит через УЗО - отключение произойдёт только при наличии тока утечки на всех фазах и нуле. Не допускается использование с системами TT без дополнительного заземления. Подключение выполняется с соблюдением полярности: вход сверху, выход снизу. После монтажа необходимо проверить работоспособность кнопкой «T» (тест).

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Обладает механической и тепловой устойчивостью, обеспечивает надёжное отключение даже при длительном воздействии тока утечки. Гарантия производителя - 5 лет.

Преимущества

• Четыре полюса обеспечивают полную защиту всей цепи, включая ноль - снижает риск ложных срабатываний
• Высокая отключающая способность (10 кА) позволяет применять в местах с высокой вероятностью КЗ - например, рядом с трансформаторами
• Изготовлено в серии YON Max - компактные габариты, качественные контакты, долгий срок службы
• Подходит для группового защиты нескольких контуров (например, кухня + ванная + отопление)
• Удобный тестовый механизм - проверка работоспособности без специнструментов

Ограничения применения

• Не применяется в сетях с постоянным током утечки - не сработает на выпрямители, LED-драйверы, ИБП
• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного щита
• Не рекомендуется для защиты одного единственного прибора - лучше использовать 30 мА УЗО для человека, а 300 мА - для пожарной безопасности
• Не сочетается с системами IT (изолированная нейтраль) - требует наличия глубоко заземлённой нейтрали
• Не подходит для помещений с температурой ниже -25 C - например, холодильные камеры или неотапливаемые ангары зимой

Примеры использования

• Защита вводного щита в частном доме - предотвращает пожар из-за старой проводки
• Групповая защита этажа в многоэтажке - один MDL100-4P4-40-AC на несколько квартир
• Щит питания торгового центра - защищает освещение, кондиционирование, лифты
• Объекты социальной инфраструктуры: детские сады, поликлиники - где важна пожарная безопасность

Практические советы

• Выбирая MDL100-4P4-40-AC, убедитесь, что ваш щит имеет достаточную ширину - минимум 4 модуля (72 мм)
• Не используйте этот УЗО вместо 30 мА для розеточных групп - он не спасёт человека от удара током, только предотвратит пожар
• Перед первым запуском всегда нажмите кнопку «T» - если не отключится, устройство неисправно
• Проверьте соответствие сечения провода: для 40 А нужен медный провод не менее 6–10 мм2
• При использовании в условиях повышенной влажности (бассейны, парилки) - устанавливайте УЗО 30 мА после этого устройства
• При замене - сохраняйте исходную схему подключения нулей и фаз, особенно если УЗО стоит перед автоматами
