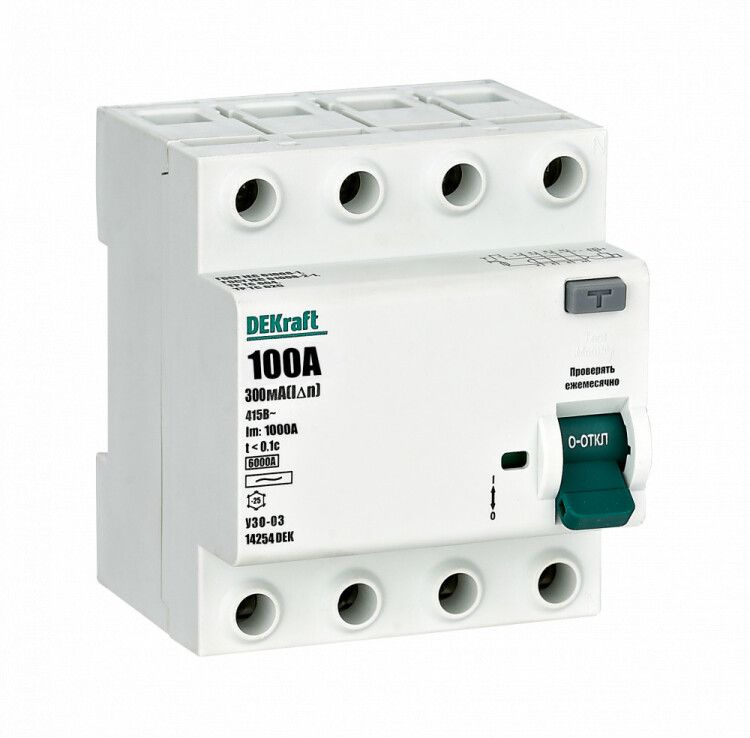

Выключатель дифференциальный (УЗО) 4P 100A 300мА тип AC 6кА УЗО-03 | 14254DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 4 полюса 100 А 300 мА тип AC 6 кА УЗО-03 от DEKraft предназначен для защиты людей и оборудования от поражения электрическим током и предотвращения пожаров, вызванных утечками тока в трёхфазных сетях до 400 В. Это электромеханическое устройство с высокой надёжностью, рассчитанное на длительную работу в условиях промышленной среды.

Назначение и область применения

УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Применяется в трёхфазных системах питания с заземлением TN-S, TN-C-S, TT. Подходит для установки в щитах промышленных объектов, производственных линий, насосных станций, тепловых пунктов и других местах, где требуется повышенная безопасность.

Технические характеристики

• Тип устройства: Устройство защитного отключения (УЗО), электромеханическое — работает без внешнего питания.
• Количество полюсов: 4 — защищает все фазы и ноль одновременно.
• Номинальный ток: 100 А — выдерживает постоянную нагрузку до этого значения.
• Дифференциальный ток: 300 мА (0,3 А) — срабатывает при утечке тока свыше этой величины.
• Тип дифференциального тока: AC — реагирует на переменный синусоидальный ток утечки (стандартный для большинства бытовых и промышленных нагрузок).
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при коротком замыкании до этой мощности.
• Номинальное напряжение: 400 В — предназначено для трёхфазных сетей 230/400 В.
• Напряжение изоляции (Ui): 500 В — гарантирует безопасную изоляцию между токоведущими частями.
• Импульсное напряжение (Uimp): 4 кВ — выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Частота: 50/60 Гц — совместим с сетями России и стран с любым стандартом частоты.
• Ширина по модулю: 4M — занимает 4 стандартных модуля на DIN-рейке (72 мм).
• Глубина монтажа: 76,5 мм — требует достаточного места внутри щита.
• Степень защиты IP20: защищён от доступа пальцев и крупных предметов, но не от пыли и воды — устанавливается только во внутренних щитах.
• Степень загрязнения 2: допустимо использование в помещениях с умеренным уровнем запыления и отсутствием проводящей пыли.

Совместимость и монтаж

УЗО-03 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо соблюдать порядок установки: перед УЗО-03 обязательно устанавливается автоматический выключатель с номиналом выше на одну ступень. Например: — если УЗО-03 рассчитан на 100 А, то автомат перед ним должен быть 125 А; — нельзя использовать автомат на 100 А или ниже — это нарушит координацию защиты и может привести к ложным срабатываниям или выходу УЗО из строя при КЗ.

Подключение: три фазы (L1–L3) и ноль (N) подводятся к верхним клеммам, нагрузка — к нижним. Ноль не должен быть соединён с заземлением после УЗО. Все соединения должны быть плотными — плохой контакт увеличивает нагрев и снижает срок службы.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, что подтверждает соответствие российским нормам безопасности. Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии напряжения в сети — важное преимущество в аварийных ситуациях. Устройство не содержит электронных компонентов, чувствительных к помехам и перегрузкам.

Преимущества

• Электромеханическая схема — не зависит от наличия напряжения в сети, надёжнее электронных аналогов.
• Работает при низких температурах — подходит для холодных помещений и неотапливаемых щитовых.
• Высокая коммутационная способность (6 кА) — выдерживает большие токи короткого замыкания.
• Чётко выраженный механический индикатор положения — легко определить, сработало ли УЗО.
• Совместим с большинством промышленных щитов благодаря стандартизированному форм-фактору.

Ограничения применения

• Не подходит для защиты от постоянного тока утечки — только для переменного (тип AC).
• IP20 не допускает установку в сырых, пыльных или открытых местах — только в закрытых щитах.
• Не защищает от перегрузок и коротких замыканий — обязательна установка автомата перед ним.
• Не рекомендуется для однофазных сетей с малой нагрузкой — слишком большой номинал (100 А) делает его экономически неэффективным там, где достаточно 16–40 А.

Примеры использования

• Защита трёхфазного станка с двигателем 7,5 кВт в цеху.
• Щитовая на насосной станции водоснабжения с тремя насосами.
• Общий входной УЗО в промышленном здании с несколькими потребителями.
• Распределительный щит на складе с освещением, вентиляцией и силовой нагрузкой.

Практические советы

• Перед монтажом проверьте целостность изоляции всех проводов — УЗО будет срабатывать на любую утечку, даже слабую.
• Не используйте УЗО-03 в качестве единственной защиты — всегда сочетайте с автоматическим выключателем нужного номинала.
• Проверяйте работоспособность кнопкой «Тест» один раз в месяц — особенно в условиях повышенной влажности или вибрации.
• При установке в щите с большим количеством аппаратов учтите глубину 76,5 мм — возможно, потребуется углубление или специальная рамка.
• Если в цепи есть частотные преобразователи или светодиодные драйверы — они могут вызывать ложные срабатывания. В таких случаях лучше выбрать УЗО типа B.
