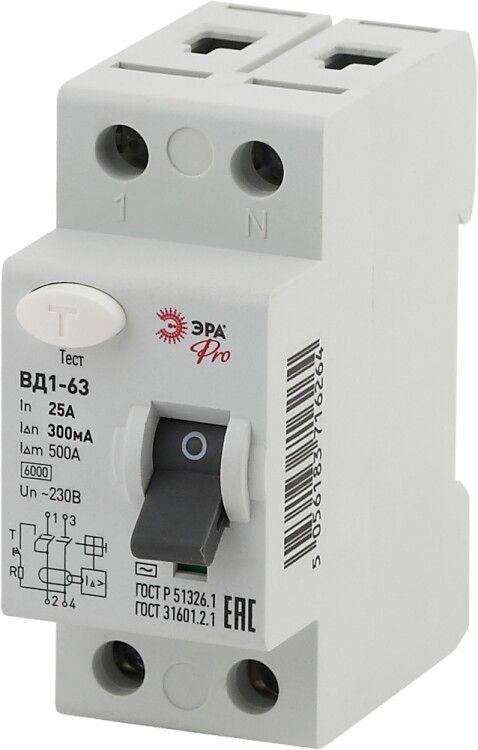

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-49 ВД1-63 1P+N 25А 300мА Pro | Б0031890 ЭРА

Выключатель дифференциального тока (УЗО) ВД1-63 NO-902-49 (ГСИ) от ЭРА предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это устройство работает без внешнего питания, надёжно отключает цепь при обнаружении опасной утечки и монтируется на DIN-рейку в распределительных щитах.

Назначение и область применения

УЗО ВД1-63 NO-902-49 (ГСИ) защищает от поражения электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Также предотвращает возгорание из-за утечек тока на землю - например, при пробое изоляции в стиральной машине, бойлере или электропроводке во влажных помещениях. Устройство не защищает от перегрузок и коротких замыканий - для этого требуется установить автоматический выключатель перед УЗО.

Технические характеристики

• Номинальный ток: 25 А - подходит для групповых линий с нагрузкой до 5,5 кВт (например, розеточные группы в кухне или ванной)
• Дифференциальный ток: 300 мА - чувствителен к утечкам выше этой величины; выбран для защиты от пожара, а не для максимальной безопасности человека (для жилых помещений чаще используют 30 мА)
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный (например, от импульсных БП)
• Напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2P - отключает одновременно фазу и ноль, исключает риск сохранения потенциала на нулевом проводе
• Отключающая способность: 6 кА - выдерживает ток короткого замыкания до 6000 А
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Ширина: 2 модуля - занимает 36 мм в щите
• Глубина монтажа: 66 мм - учитывать при компоновке щита
• Рабочая температура: от –25C до +40C - подходит для теплых помещений, не для холодных необогреваемых щитовых
• Сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратов
• Частота: 50 Гц - для сетей России и стран СНГ
• Устойчивость к импульсу: 0.25 кА - ограниченная защита от скачков напряжения

Совместимость и монтаж

УЗО ВД1-63 NO-902-49 (ГСИ) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение: входные провода - сверху, выходные - снизу. Обязательно подключать фазу и ноль через устройство - нельзя использовать ноль от другого УЗО. Для правильной работы необходимо соблюдать полярность: L и N должны быть подключены строго по маркировке. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Сертифицировано в системе ГСИ (Государственный стандарт измерений). Протестировано на механическую износостойкость - выдерживает более 4000 операций включения/отключения. Нет собственного энергопотребления - работает за счёт дифференциального тока, что делает его автономным и надёжным даже при отключении сети.

Преимущества

• Двухполюсное исполнение (2P) обеспечивает полное отключение цепи - безопаснее, чем 1P+N
• Высокая коммутационная способность (6 кА) - подходит для мест с возможностью больших КЗ
• Не требует внешнего питания - работает всегда, даже при отключении напряжения
• Механическая прочность - долгий срок службы при частых срабатываниях
• Совместим со всеми популярными щитами и автоматами ЭРА, IEK, Schneider Electric

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Реагирует только на переменный ток утечки (AC) - не сработает на постоянный ток (например, от солнечных панелей или светодиодных драйверов)
• IP20 - нельзя устанавливать вне щита, в сырых или запылённых местах
• Температурный диапазон до +40C - не рекомендован для неотапливаемых щитовых в зимний период
• 300 мА - слишком большой порог для защиты человека; в жилых помещениях лучше применять 30 мА

Примеры использования

• Защита розеточных групп в кухне, ванной, бане - где есть вероятность контакта с водой
• Линии питания оборудования с высокой утечкой: насосы, нагреватели, старые стиральные машины
• Объекты с повышенной пожарной опасностью: склады, мастерские, гаражи - где важна профилактика возгораний от утечек
• Как часть селективной системы: установлен после автомата, но до других УЗО меньшего класса (30 мА)

Практические советы

• Выбирая УЗО, помните: 300 мА - это уровень противопожарной защиты, а не человеческой безопасности. Для квартир и домов используйте 30 мА, а этот вариант - для щитов на этажах или в производстве
• Проверяйте целостность изоляции перед установкой - УЗО будет срабатывать на любую утечку, даже слабую
• После монтажа нажмите кнопку «Т» - тестирование должно вызвать отключение. Если не срабатывает - проверьте подключение
• Не устанавливайте несколько УЗО на один ноль - это вызовет ложные срабатывания
• При использовании в щитах с большим количеством приборов - убедитесь, что суммарная утечка всех устройств меньше 300 мА
