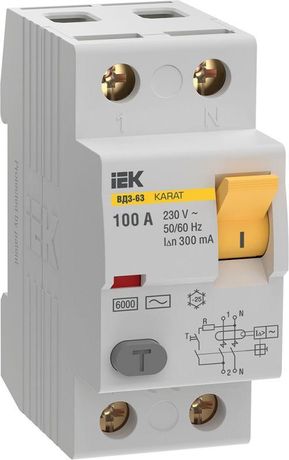

Выключатель дифференциальный (УЗО) ВД3-63 2P 100А 300мА 6кА тип АС KARAT | MDV20-2-100-300 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока в цепях переменного тока. Монтируется на DIN-рейку, рассчитан на работу в бытовых, коммерческих и промышленных сетях. Артикул mdv20-2-100-300 соответствует модели ВД3-63 серии KARAT.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает от поражения электрическим током при утечке тока через человека или поврежденную изоляцию. Он не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Устройство применяется в однофазных и трёхфазных сетях с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в щитах ввода-распределения.

Технические характеристики

• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не чувствителен к постоянному или импульсному току
• Номинальный ток утечки: 300 мА - срабатывает при утечке ≥ 300 мА, что обеспечивает защиту от возгораний, но не от поражения человека (для этого нужны 30 мА)
• Номинальный ток: 100 А - допустимый длительный ток через устройство без срабатывания
• Отключающая способность: 6 кА - максимальный ток КЗ, который может безопасно прервать устройство при наличии внешнего автомата
• Номинальное напряжение: 230 В / макс. 415 В - работает в сетях до 400 В между фазами
• Количество полюсов: 2 - защищает одну фазу и ноль одновременно
• Сечение провода: 1,5 – 50 мм2 - совместим с медными проводниками указанного сечения
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов
• Степень защиты: IP20 - не защищён от воды и пыли, требует установки внутри закрытого щита
• Рабочий диапазон температур: -25…+45 C - можно использовать в неотапливаемых помещениях, но не на улице
• Частота: 50/60 Гц - совместим с сетями России, Европы, США
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 устанавливается на DIN-рейку шириной 35 мм. Для работы требуется внешний автоматический выключатель, защищающий от перегрузок и коротких замыканий. Устройство не имеет встроенной тепловой или электромагнитной защиты - его нельзя использовать как самостоятельный аппарат. Подключение: входные клеммы - сверху, выходные - снизу. Нельзя подключать заземление к нулевой клемме УЗО. Провода должны быть зачищены на 8–10 мм, затянуты моментом 0,8–1,0 Нм.

Безопасность и стандарты

Выключатель дифференциального тока ВД3-63 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Это гарантирует соответствие европейским нормам безопасности. Электромеханическая конструкция делает его работоспособным даже при отсутствии напряжения в сети - он не зависит от внешнего питания. Применяется в системах TN-S и TN-C-S, но не рекомендован для IT-систем без дополнительных мер.

Преимущества

• Электромеханический принцип действия - надёжно срабатывает при любых условиях, включая обрыв нуля
• Высокая отключающая способность (6 кА) - совместим с большинством современных автоматических выключателей
• Поддержка больших сечений проводов (до 50 мм2) - удобен для мощных нагрузок и промышленных применений
• Серия KARAT от IEK - проверенная линейка с высокой ремонтопригодностью и доступными запчастями

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами
• Не отключает при перегрузке или коротком замыкании - обязательно нужен автомат перед УЗО
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах
• 300 мА - слишком большой порог для защиты жизни человека; для ванных комнат, детских помещений и кухонь следует выбирать УЗО на 30 мА
• Не предназначено для частых включений/выключений - не является обычным рубильником

Примеры использования

• Защита группы розеток в гараже с электроинструментом
• Щит ввода на производстве с мощными станками и насосами
• Общий УЗО на этаже в многоквартирном доме (при наличии групповых УЗО на 30 мА)
• Щит на стройплощадке для временного питания оборудования

Практические советы

• Выбирая УЗО, помните: 300 мА - это защита от пожара, а не от удара током. Для защиты людей используйте 30 мА.
• Перед установкой проверьте целостность изоляции проводов - УЗО будет срабатывать при малейшей утечке, даже если она не опасна.
• Не устанавливайте несколько УЗО на одной фазе без координации - возможны ложные срабатывания.
• Проверяйте тест-кнопку ежемесячно: нажмите «T» - УЗО должно отключиться. Если нет - замените.
• Для цепей с большим количеством электроники (PC, Wi-Fi, освещение) лучше выбрать УЗО типа A (реагирует на переменный и пульсирующий ток), а не AC.
