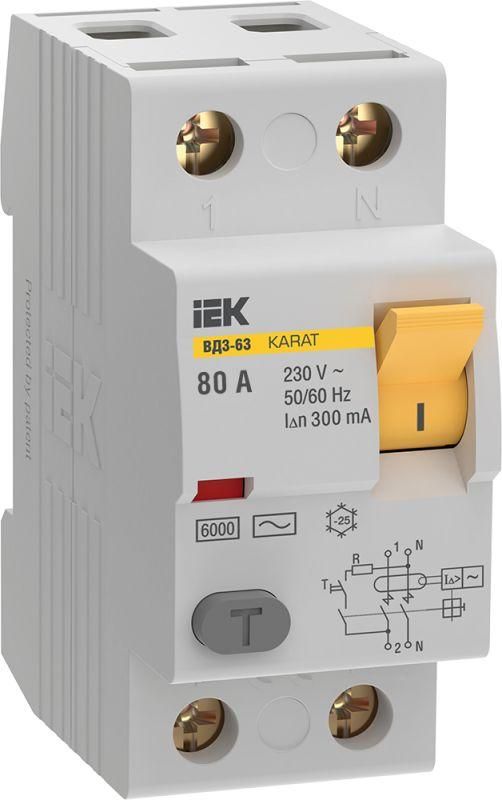

Выключатель дифференциальный (УЗО) ВД3-63 2P 80А 300мА 6кА тип АС KARAT | MDV20-2-080-300 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока. Монтируется на DIN-рейку, рассчитан на нагрузку до 80 А и работает в сетях 230 В. Артикул mdv20-2-080-300 соответствует модели ВД3-63 серии KARAT.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает от поражения электрическим током при утечке более 300 мА. Он не предохраняет от перегрузок или коротких замыканий - эти задачи решают автоматические выключатели. Устройство применяется в однофазных и трёхфазных сетях переменного тока 50–60 Гц с напряжением до 400 В.

• Жилые дома, квартиры, офисы
• Производственные участки, мастерские, склады
• Строительные площадки, временные объекты
• Щитовые помещения с защитой не ниже IP30

Технические характеристики

• Номинальный ток: 80 А - максимальная постоянная нагрузка, которую может выдерживать устройство без срабатывания
• Номинальный ток утечки: 300 мА - порог срабатывания при возникновении утечки тока через землю
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой и промышленной техники)
• Отключающая способность: 6 кА - способность выдерживать кратковременный ток КЗ (не предназначено для отключения КЗ!)
• Количество полюсов: 2P - защищает два провода: фазу и ноль
• Напряжение изоляции: 415 В - максимальное рабочее напряжение между токоведущими частями
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Ширина: 2 модуля (36 мм) - занимает место на DIN-рейке
• Макс. сечение кабеля: 50 мм2 - позволяет подключить мощные провода
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги; требует установки в закрытом щите
• Температурный режим: -25…+45 C - допустимый диапазон для работы внутри помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется к верхним и нижним клеммам. Для надёжного контакта используйте кабель сечением до 50 мм2. Обязательно соблюдайте полярность: вход - сверху, выход - снизу. Устройство не имеет встроенной защиты от перегрузок - его необходимо комбинировать с автоматическим выключателем на 80 А. ВД3-63 работает автономно - не зависит от наличия напряжения в сети, что обеспечивает надёжность даже при обрыве нуля.

Безопасность и стандарты

Выключатель дифференциального тока ВД3-63 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Принцип действия - электромеханический: срабатывает благодаря дифференциальному трансформатору, а не электронике. Это делает его устойчивым к скачкам напряжения и отказам в сети. Несмотря на высокую надёжность, устройство не защищает от постоянного тока утечки - для таких ситуаций нужны УЗО типа A или B.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных аналогов
• Высокая номинальная нагрузка (80 А) - подходит для вводных групп и мощных потребителей
• Совместим с кабелями до 50 мм2 - удобен для промышленных и крупногабаритных систем
• Серия KARAT от IEK - проверенная продукция с гарантией качества и доступной ценой
• Долгий срок службы - 15 лет при правильном использовании

Ограничения применения

• Не защищает от токов перегрузки и короткого замыкания - обязательно сочетать с автоматом
• Работает только с переменным током утечки (тип AC) - не подходит для цепей с постоянными утечками (например, от инверторов, ИБП, светодиодных драйверов)
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах
• Не рекомендован для цепей с высоким уровнем импульсных помех (частотные преобразователи, мощные ЭПС)
• Не предназначен для защиты от двойной утечки (например, при одновременном пробое двух фаз)

Примеры использования

• Защита группы розеток в гараже с мощным электроинструментом (болгарка, сварка)
• Вводное УЗО в щите многоквартирного дома перед автоматами на этаж
• Обеспечение безопасности на стройплощадке - питание временного освещения и инструментов
• Подключение к тепловым насосам, бойлерам, вентиляционным системам с повышенной опасностью утечки

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автоматический выключатель на 80 А был установлен перед ним - иначе при перегрузке УЗО не спасёт
• При монтаже в щитке с несколькими УЗО - используйте координацию по времени (селективность): основное УЗО - 300 мА, ответвления - 30 мА
• Перед первым запуском нажмите кнопку «Тест» - если УЗО не отключилось, оно неисправно
• Не устанавливайте ВД3-63 вместо обычного автомата - он не защищает от перегрева проводов
• При наличии частотных преобразователей, LED-драйверов или ИБП - выбирайте УЗО типа A или B, а не AC
• Посадочный диаметр клемм - 10 мм. Убедитесь, что наконечники кабелей подходят по размеру
