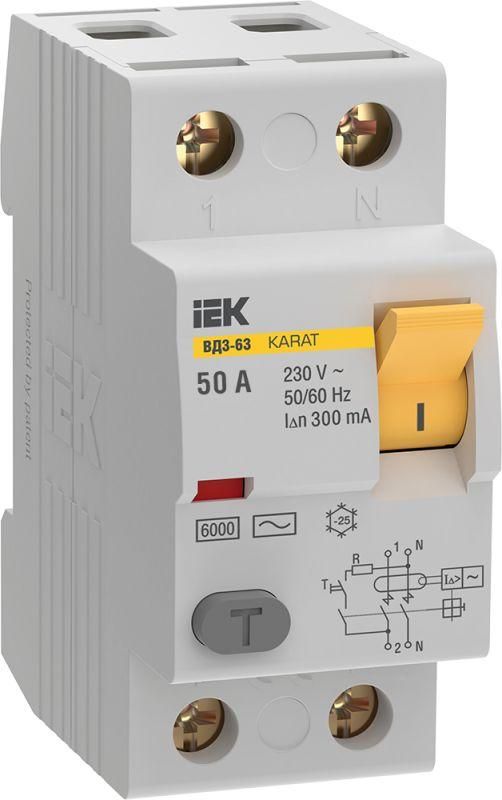

Выключатель дифференциальный (УЗО) ВД3-63 2P 50А 300мА 6кА тип АС KARAT | MDV20-2-050-300 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока. Монтируется на DIN-рейку, рассчитан на работу в бытовых и промышленных сетях, имеет номинальный ток 50 А и чувствительность 300 мА. Артикул mdv20-2-050-300.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает от поражения электрическим током при утечке тока через изоляцию - например, при повреждении провода, пробое корпуса оборудования или контакте человека с токоведущими частями. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в однофазных и трёхфазных сетях переменного тока 230–400 В, 50/60 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в щитах ввода-распределения.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 300 мА (0,3 А) - порог срабатывания, при котором УЗО отключает питание; подходит для защиты групповых линий, а не отдельных приборов;
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки (стандартный для бытовых и промышленных сетей);
• Отключающая способность: 6 кА - максимальный ток КЗ, который может безопасно выдержать устройство при работе совместно с автоматическим выключателем;
• Количество полюсов: 2 - защищает две фазы (L+N), используется в однофазных цепях;
• Напряжение изоляции: 415 В - гарантирует надёжную изоляцию между токоведущими частями даже при кратковременных скачках напряжения;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Подключение кабелей: до 50 мм2 - позволяет использовать мощные медные провода;
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли - требует установки внутри закрытого щита;
• Температурный режим: от -25C до +45C - работает в большинстве климатических зон России;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярной проверке;
• Частота: 50/60 Гц - совместим с сетями РФ и стран с аналогичными стандартами;
• Тип: электромеханический - срабатывает от тока утечки без внешнего питания, надёжнее электронных аналогов при авариях в сети;
• Способ монтажа: на DIN-рейку - стандартный для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 устанавливается на DIN-рейку в щите вместе с автоматическими выключателями. Для полноценной защиты необходимо сочетать его с автоматом на 50 А - УЗО не отключает перегрузки и КЗ. Подключаются входные и выходные провода: L и N - строго по маркировке на корпусе. Сечение кабеля до 50 мм2 допускает использование многожильных и одножильных проводов. Обязательно соблюдать полярность: фаза и ноль должны быть правильно подсоединены. Нельзя использовать в цепях с постоянным током или импульсными нагрузками - УЗО не предназначено для таких применений.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии напряжения в сети - важное преимущество при авариях. Серия KARAT прошла сертификацию в системе ЕАС и рекомендована для использования в промышленных и гражданских объектах.

Преимущества

• Электромеханический принцип работы - не зависит от наличия напряжения в сети, отказоустойчив;
• Высокая отключающая способность (6 кА) - совместим с мощными автоматами;
• Гибкое подключение - поддерживает кабели до 50 мм2, что удобно для силовых линий;
• Долгий срок службы - 15 лет при правильной эксплуатации;
• Стандартная ширина 2 модуля - легко интегрируется в любые щиты;
• Надёжная изоляция (415 В) - снижает риск пробоя при перенапряжениях.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно требуется параллельный автомат;
• Работает только с переменным током утечки типа AC - не реагирует на постоянный ток утечки (например, от импульсных БП или светодиодных светильников);
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах;
• Не подходит для цепей с высоким уровнем помех или частыми включениями-выключениями мощных двигателей - возможны ложные срабатывания;
• Не применяется в сетях с постоянным током или смешанным током (DC+AC).

Примеры использования

• Защита группы розеток в гараже или мастерской - предотвращает удар током при использовании электроинструментов;
• Щит ввода в многоэтажном доме - отключает всю квартиру при утечке на этаже;
• Линия питания насоса, конвейера или станка - защищает обслуживающий персонал;
• Распределительный щит на стройплощадке - обязательное требование безопасности при временных сетях.

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы рядом был автомат на 50 А - без него УЗО будет бесполезен при перегрузке;
• Перед первым запуском нажмите кнопку «Тест» - если УЗО не отключилось, устройство неисправно;
• Проверяйте срабатывание каждые 3 месяца - особенно в условиях повышенной влажности или пыли;
• При подключении кабелей сечением более 25 мм2 используйте наконечники - так надёжнее контакт;
• Не устанавливайте несколько УЗО на одну линию - это вызывает селективные сбои;
• Если нужна защита от постоянного тока утечки - выбирайте тип A или B, а не AC.
