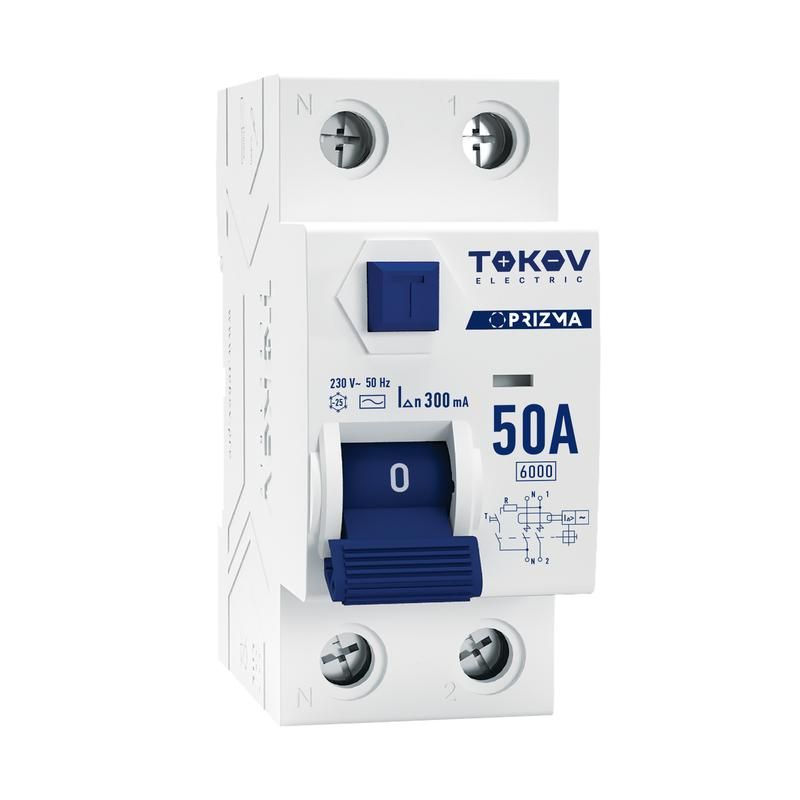

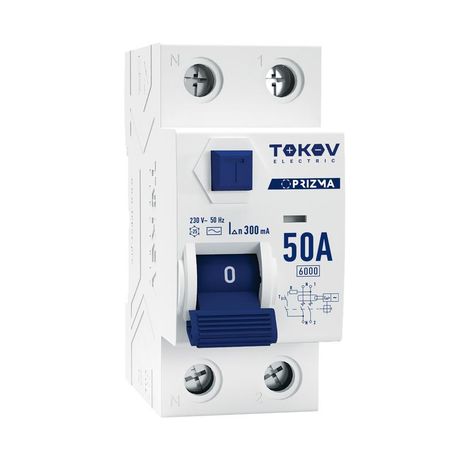

Выключатель дифференциального тока (УЗО) 2п (1P+N) 50А 300мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-50-300-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-50-300-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Устройство работает в однофазных сетях 230 В и подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот двухполюсный УЗО защищает цепи от опасных утечек тока величиной более 300 мА. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для бытовых и промышленных нагрузок с активными и индуктивными потребителями - например, нагреватели, насосы, светильники, станки и конвейеры. УЗО не предназначено для защиты от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели.

Технические характеристики

• Номинальный ток: 50 А - позволяет подключать нагрузки до 11,5 кВт при 230 В
• Номинальный ток утечки: 300 мА - чувствительность для защиты от возгораний, а не от поражения человека
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток
• Номинальное напряжение: 230 В - для однофазной сети
• Отключающая способность: 6 кА - выдерживает ток КЗ до 6000 А без повреждений
• Изоляционное напряжение: 400 В - безопасная работа при колебаниях напряжения
• Импульсное напряжение: 6 кВ - устойчивость к скачкам напряжения (например, от молнии)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Монтаж: DIN-рейка 35 мм - стандартная установка в электрощитах
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Глубина установки: 50 мм - требует достаточного места внутри шкафа
• Ширина: 2 модуля - занимает два стандартных положения на DIN-рейке
• Рабочий диапазон температур: от -25C до +50C - подходит для неотапливаемых помещений
• Сечение провода: одножильный - 1–16 мм2; многожильный - 1–10 мм2

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-50-300-ac устанавливается на DIN-рейку в распределительном щите. Подключение осуществляется через верхние и нижние клеммы: фаза и ноль должны проходить через устройство, так как это 1P+N модель - нулевой проводник разрывается внутренне. Для надёжного контакта используйте только плотно затянутые клеммы. Максимальное сечение одножильного провода - 16 мм2, многожильного - 10 мм2. Превышение этих значений может вызвать перегрев и выход устройства из строя.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств дифференциального тока. Наличие испытательной кнопки позволяет проверить работоспособность без внешних приборов. Однако устройство не имеет сертификата на применение в помещениях с повышенной опасностью (например, в банях или бассейнах) - для таких мест требуется УЗО с током утечки 10–30 мА.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжную работу даже при серьёзных авариях
• Поддержка широкого диапазона сечений проводов - удобно для различных типов кабелей
• Устойчивость к импульсным перенапряжениям (6 кВ) снижает риск отказа после грозы
• Работает при низких температурах - подходит для установки в холодных помещениях
• Фиксированная схема 1P+N исключает ошибки при подключении нуля и фазы

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для систем с выпрямителями, светодиодными драйверами, ИБП
• Ток утечки 300 мА слишком высок для защиты жизни человека - применяйте только как противопожарное устройство, а не основное УЗО в группах розеток
• IP20 не допускает установку во влажных или пыльных местах - только внутри закрытых щитов
• Не является автоматическим выключателем - обязательно сочетайте с аппаратом защиты от перегрузки (АВ)

Примеры использования

• Защита группы мощных электронагревателей в производственном цехе
• Обеспечение безопасности линии питания насосов в системе водоснабжения
• Дополнительная защита вводного автомата в частном доме, где есть несколько ответвлений
• Охрана силовой цепи конвейера на пищевом предприятии

Практические советы

• Выбирайте этот УЗО только как вторичную защиту - для розеток и освещения используйте УЗО с 30 мА
• Проверяйте работоспособность кнопкой «Тест» ежемесячно
• Учитывайте глубину установки (50 мм): убедитесь, что в щите достаточно свободного пространства
• Не соединяйте многожильные провода сечением больше 10 мм2 - они плохо фиксируются в клеммах
• При использовании в условиях низких температур (ниже -10C) перед первым запуском дайте устройству адаптироваться к температуре 1–2 часа
