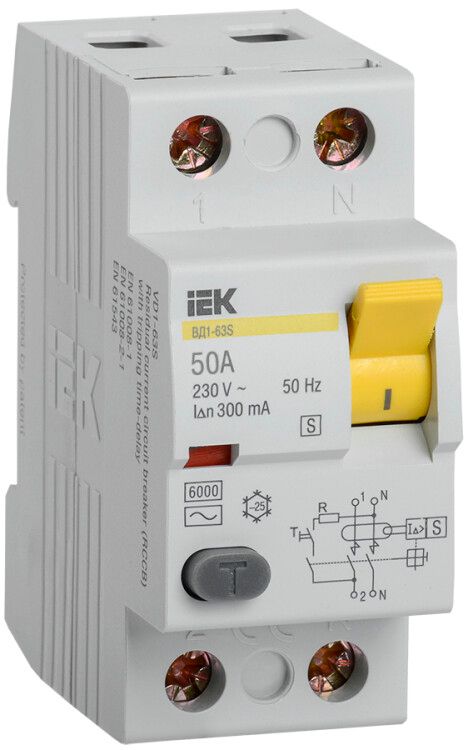

Выключатель дифференциальный (УЗО) ВД1-63S 2п 50А 300мА тип AC | MDV12-2-050-300 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 50А 300мА тип AC/ACS ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Устройство работает без зависимости от напряжения сети, что делает его надёжным решением для жилых, коммерческих и промышленных объектов. Артикул mdv12-2-050-300 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 50А 300мА тип AC/ACS ВД1-63S защищает от поражения током при утечке более 300 мА. Он не обеспечивает защиту от перегрузок или коротких замыканий — эти задачи выполняют автоматические выключатели. Применяется в качестве дополнительной защиты в групповых цепях освещения, розеточных контуров, электрооборудования на стройплощадках, в административных и производственных зданиях. Подходит для систем TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 50 А — позволяет подключать нагрузку до 11,5 кВт при 230 В
• Дифференциальный ток утечки: 300 мА — срабатывает при утечке выше этого значения
• Тип чувствительности: AC — реагирует на переменный ток утечки (стандартный для бытовых и промышленных сетей)
• Номинальное напряжение: 230 В — для однофазных сетей
• Количество полюсов: 2 — отключает фазу и ноль одновременно
• Отключающая способность при КЗ: 6 кА — выдерживает кратковременные скачки тока
• Способ монтажа: DIN-рейка 35 мм — совместим со стандартными щитами
• Модульная ширина: 2 модуля — занимает 18 мм в ширину
• Глубина монтажа: 74 мм — требует достаточного места внутри щита
• Максимальное сечение кабеля: 50 мм² — подходит для мощных линий
• Частота: 50 Гц — для российских и европейских сетей
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температуре от -25°C до +50°C
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Кратковременная задержка срабатывания: Да — предотвращает ложные срабатывания при кратковременных импульсах
• Устойчивость к импульсному току: 0,25 кА — выдерживает кратковременные броски тока

Совместимость и монтаж

УЗО ВД1-63S монтируется на DIN-рейку в распределительном щите. Для работы требуется параллельное подключение с автоматическим выключателем на 50 А, который обеспечит защиту от перегрузок и КЗ. Подключение проводов — верхние клеммы для входа, нижние — для выхода. Максимальное сечение кабеля — 50 мм², поэтому используйте кабели типа ВВГнг-Ls, NYM или аналоги. Обязательно соблюдайте полярность: фаза и ноль должны быть правильно подсоединены. Индикатор положения контактов показывает состояние устройства даже после срабатывания.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 50А 300мА тип AC/ACS ВД1-63S соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, а также техническим условиям ТУ 3421-034-18461115-2009. Электромеханическая схема гарантирует работу даже при отсутствии напряжения в сети. Селективная защита снижает риск отключения всей системы при одном повреждении — устройство координируется с другими УЗО в многоуровневой системе защиты.

Преимущества

• Электромеханический принцип действия — не зависит от внешнего питания, работает при любых условиях
• Задержка срабатывания — исключает ложные отключения при кратковременных утечках (например, от стартеров двигателей)
• Селективность — позволяет организовать ступенчатую защиту без массового отключения
• Яркий индикатор положения контактов — легко определить, сработало ли устройство
• Удобная кнопка TEST — проверяет работоспособность одним нажатием
• Широкий температурный диапазон — надёжно работает в неотапливаемых помещениях и на открытых площадках

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — обязательно использовать в связке с автоматом
• Подходит только для переменного тока (AC) — не применяется в цепях постоянного тока
• IP20 — нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты корпуса
• Не рекомендуется для защиты отдельных маломощных приборов — лучше применять УЗО с током утечки 30 мА там
• Требует точного подключения фазы и ноля — неверная коммутация может сделать защиту некорректной

Примеры использования

• Защита группы розеток в гостинице или офисе
• Щитовая на стройплощадке для временного электроснабжения
• Общий входной УЗО в частном доме перед распределением по этажам
• Цепи питания насосов, компрессоров, конвейеров в цехах
• Системы освещения в подвалах и технических помещениях

Практические советы

• Выбирайте этот УЗО для основной защиты на вводе, когда нужна селективность и задержка — для защиты отдельных приёмников используйте УЗО 30 мА
• Проверяйте работу кнопкой TEST ежемесячно — особенно в условиях повышенной влажности или запылённости
• При монтаже в щитах с ограниченной глубиной — учтите, что устройство требует минимум 74 мм свободного пространства
• Не подключайте нулевой провод после УЗО к другому УЗО или заземлению — это вызовет ложные срабатывания
• Для долгой службы избегайте перегрева — не располагайте рядом с нагревательными элементами
• Артикул mdv12-2-050-300 — единственный в сериях KARAT с такими параметрами; другие модели имеют меньший ток или другой класс утечки
