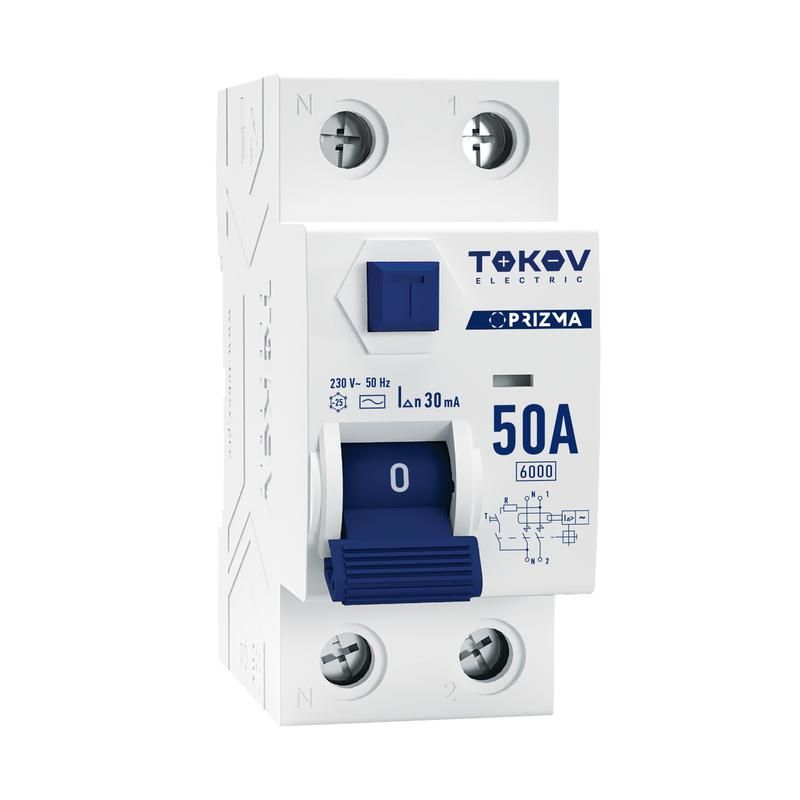

Выключатель дифференциального тока (УЗО) 2п (1P+N) 50А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-50-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-50-30-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока в сетях 230 В. Устройство сочетает высокую чувствительность к утечкам и надежную коммутацию нагрузки до 50 А, что делает его подходящим для групповых цепей жилых и промышленных объектов.

Назначение и область применения

Этот двухполюсный УЗО защищает человека от удара током при контакте с поврежденной изоляцией или металлическими частями оборудования. Он реагирует на переменный ток утечки свыше 30 мА и автоматически отключает питание. Подходит для защиты групповых линий освещения, розеток, бытовой техники, насосов, вентиляторов и других устройств в однофазных сетях 230 В. Часто используется в щитах квартир, офисов, мастерских и производственных участков.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не срабатывает на постоянный или импульсный)
• Номинальный ток утечки: 30 мА - чувствительность соответствует требованиям безопасности для защиты людей
• Номинальное напряжение: 230 В - предназначено для однофазных сетей
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А
• Изоляционное напряжение: 400 В - обеспечивает безопасную работу при возможных скачках напряжения
• Импульсное напряжение: 6 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Степень защиты: IP20 - защищен от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Сечение провода: одножильный - 1–16 мм2; многожильный - 1–10 мм2 - позволяет использовать широкий спектр кабелей
• Монтаж: DIN-рейка 35 мм - совместим со стандартными щитами
• Глубина установки: 50 мм - требует достаточного места внутри шкафа
• Ширина: 2 модуля - занимает два стандартных положения на рейке
• Рабочая температура: –25…+50 C - работает в большинстве помещений, включая неотапливаемые
• Частота: 50 Гц - рассчитан на сети России и стран СНГ

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-50-30-ac устанавливается на стандартную DIN-рейку. Для правильного подключения важно соблюдать полярность: вход L и N должны быть подключены к верхним клеммам, выход - к нижним. Нельзя менять местами фазу и ноль. Клеммы поддерживают как однопроволочные, так и многопроволочные провода - после зажима многожильные провода рекомендуется обжать наконечниками для надежности. Монтаж допускается только в закрытом электрошкафе с доступом для обслуживания.

Безопатность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения. Применяет принцип дифференциальной защиты: сравнивает токи на фазе и нуле. При расхождении более 30 мА происходит механическое отключение без задержки. Отсутствие внешней кнопки тестирования - стандартная практика для базовых моделей; проверку следует выполнять через испытательную кнопку на самом УЗО (она есть) или с помощью специальных приборов.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надежность даже при аварийных режимах
• Поддержка широкого диапазона сечений проводов снижает необходимость в переходниках
• Устойчивость к импульсным перенапряжениям увеличивает срок службы в условиях нестабильной сети
• Компактная конструкция (2 модуля) экономит место в распределительном щите
• Работает при низких температурах - подходит для холодных помещений и подвалов

Ограничения применения

• Не защищает от постоянного тока утечки - нельзя применять там, где используются преобразователи частоты, светодиодные драйверы или зарядные устройства с выпрямителем
• IP20 не обеспечивает защиту от влаги - запрещена установка во влажных помещениях без корпуса
• Не является автоматическим выключателем - требуется обязательная параллельная установка автомата на 50 А для защиты от перегрузки и короткого замыкания
• Не подходит для трехфазных систем - только для однофазных сетей 230 В

Примеры использования

• Защита группы розеток на кухне в квартире
• Щитовая группа для стиральной машины и бойлера
• Линия питания насоса в подвале дома
• Автоматизация системы вентиляции в цеху
• Общий входной УЗО для этажного щита в многоэтажке

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинального тока нагрузки - 50 А достаточно для 8–10 розеток, но не для мощных нагревателей
• При использовании многожильных проводов используйте наконечники типа НШВИ - это исключит плохой контакт и перегрев
• Не устанавливайте этот УЗО перед другим УЗО - это вызовет ложные срабатывания
• Проверяйте работоспособность кнопкой TEST один раз в месяц
• Убедитесь, что глубина шкафа минимум 50 мм - иначе устройство не поместится
• Если нужна защита от постоянного тока утечки - выбирайте тип A или B вместо AC
