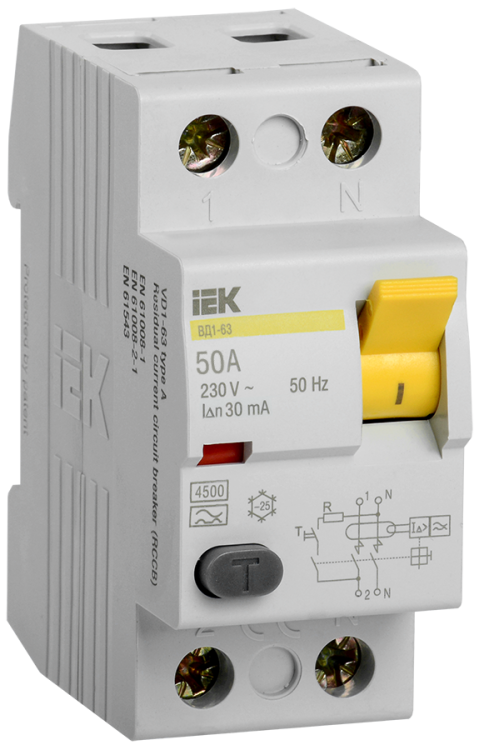

Выключатель дифференциальный (УЗО) ВД1-63 2п 50А 30мА тип AC | MDV10-2-050-030 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 50 А 30 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в бытовых и промышленных сетях. Устройство работает в паре с автоматическими выключателями и монтируется на DIN-рейку. Артикул mdv10-2-050-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 50 А 30 мА тип AC ВД1-63 защищает людей от поражения электрическим током при утечках через тело человека - например, при прикосновении к повреждённой изоляции провода или корпусу оборудования. Он не защищает от перегрузок и коротких замыканий - эти функции выполняются автоматическим выключателем, который устанавливается перед УЗО. Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где есть риск возникновения утечек тока: кухни, ванные комнаты, мастерские, насосные станции, конвейеры.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер без срабатывания
• Дифференциальный ток: 30 мА - срабатывает при утечке выше 30 миллиампер
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки
• Отключающая способность при КЗ: 3 кА - способен безопасно отключить цепь при коротком замыкании до 3000 А
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводов до этого сечения
• Устойчивость к импульсному току: 0.25 кА - выдерживает кратковременные скачки тока до 250 А
• Диапазон температур: от -25 до +40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с повышенной влажностью
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Глубина монтажа: 74 мм - требуется место в щите для глубины корпуса

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 50 А 30 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают надёжный контакт даже при многократных демонтажах. Максимальное сечение кабеля - 35 мм2, поэтому для проводов большего сечения потребуется переходник или обжим. Устройство не имеет встроенной защиты от перегрузок - обязательно сочетать с автоматом на 50 А или ниже. Подключение: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: фаза и ноль должны быть правильно подсоединены. Защелка обеспечивает быструю фиксацию с двойным упором - устройство не выпадает даже при вибрациях.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 50 А 30 мА тип AC ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие нормам гарантирует точность срабатывания при утечке 30 мА - уровень, рекомендованный для защиты жизни человека. Конструкция исключает возможность самопроизвольного отключения при работе в штатном режиме. Отключение происходит за время менее 0,3 секунды при достижении порога утечки.

Особенности конструкции

Главные контакты спроектированы так, чтобы нулевой провод замыкался первым и отключался последним - это предотвращает эффект “обрыва нуля” и сохраняет баланс фаз при подключении трёхфазных нагрузок. На контактных зажимах выполнены насечки - они уменьшают нагрев при больших токах и усиливают механическую связь с проводом. Эргономичная кнопка TEST расположена удобно для регулярной проверки - её достаточно нажать один раз в месяц, чтобы убедиться в исправности механизма. Корпус выполнен из самозатухающего пластика, устойчивого к высоким температурам.

Преимущества

• Надёжное срабатывание при утечке 30 мА - оптимальный баланс между безопасностью и минимизацией ложных срабатываний
• Фиксация на DIN-рейке с двойной защелкой - исключает случайное выпадение
• Поддержка кабелей до 35 мм2 - совместим с основными сечениями силовой проводки
• Устойчивость к импульсным токам - не срабатывает при кратковременных скачках (например, от запуска двигателей)
• Срок службы 15 лет - долговечность при ежедневной эксплуатации

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автомата
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, уличные щитовые, открытые площадки)
• Не подходит для защиты оборудования, чувствительного к внезапному отключению (например, серверов, систем видеонаблюдения) - лучше применять УЗО с задержкой (тип S)
• Не реагирует на постоянные токи утечки - для таких случаев нужны УЗО типа A или B

Примеры использования

• Защита розеток в ванной комнате квартиры
• Щитовая на этаже многоэтажного дома - отдельное УЗО на группу кухонных розеток
• Автоматизация производства: питание станков с металлообработкой, где возможна утечка через корпус
• Освещение и оборудование в гаражах и цехах с повышенной влажностью
• Системы водоснабжения с насосами - защита от пробоя изоляции двигателя

Практические советы

• Выбирая УЗО, всегда проверяйте, что автомат перед ним имеет такой же или меньший номинал - 50 А УЗО требует автомата 50 А или меньше
• После монтажа обязательно нажмите кнопку TEST - если УЗО не отключилось, проверьте подключение и состояние сети
• При использовании нескольких УЗО в одном щите - делайте селективную координацию: верхнее УЗО должно иметь задержку (тип S), нижние - обычные (тип AC)
• Не используйте этот УЗО для защиты цепей с мощными электронными устройствами (ИБП, ЧРП) - там нужен тип A или B
• При монтаже в старых щитах учтите глубину 74 мм - возможно, потребуется углубление или замена щита
• Проверяйте работу УЗО каждый месяц - это требование ПУЭ и продлевает срок службы
