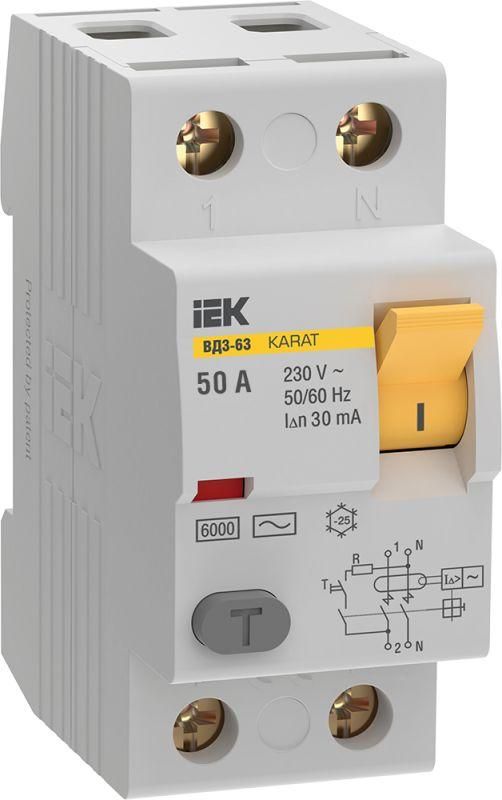

Выключатель дифференциальный (УЗО) ВД3-63 2P 50А 30мА 6кА тип АС KARAT | MDV20-2-050-030 IEK

Выключатель дифференциальный (УЗО) 2P 50А 30мА 6кА тип AC от IEK (ИЭК), артикул mdv20-2-050-030, обеспечивает защиту человека от поражения электрическим током за счет отключения питания при утечке тока. Устройство предназначено для установки в щитах жилых, коммерческих и промышленных объектов, работает совместно с автоматическими выключателями, которые обеспечивают защиту от перегрузок и КЗ.

Назначение и область применения

Выключатель дифференциальный (УЗО) 2P 50А 30мА 6кА тип AC - это устройство защиты от утечек тока, которое реагирует на разницу между током в фазном и нулевом проводах. При утечке более 30 мА оно автоматически отключает питание, предотвращая поражение электрическим током. Не защищает от перегрузок и коротких замыканий - эти задачи выполняют автоматические выключатели, которые устанавливаются перед УЗО.

Подходит для использования в бытовых, офисных и промышленных сетях: кухни, ванные комнаты, мастерские, строительные площадки, щитовые помещения. Применяется в системах TN-S и TN-C-S с напряжением 230 В. Может использоваться в составе групповой защиты нескольких потребителей, если суммарный ток нагрузки не превышает 50 А.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может пропускать без повреждений;
• Номинальный ток утечки: 30 мА - чувствительность срабатывания; оптимальна для защиты людей;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный); не сработает на импульсные или постоянные утечки;
• Отключающая способность: 6 кА - максимальный ток КЗ, который может безопасно прервать сопутствующий автоматический выключатель (не сам УЗО!);
• Напряжение: 230 В рабочее, 415 В изоляционное - допустимый уровень напряжения для надежной работы и безопасности;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Защита: IP20 - не защищен от воды и пыли, требует установки внутри закрытого щита;
• Температурный режим: от -25C до +45C - можно использовать в неотапливаемых помещениях, но не на улице;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильной установке.

Совместимость и монтаж

Выключатель дифференциальный (УЗО) 2P 50А 30мА 6кА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы, рассчитанные на кабель сечением до 50 мм2 - подходят медные одножильные и многожильные провода. Для двухполюсного исполнения требуется подключение фазы и нуля - ноль не должен быть общим с другими УЗО, чтобы избежать ложных срабатываний.

Обязательно используйте пару с автоматическим выключателем на 50 А или меньше - он будет защищать от перегрузок и КЗ. УЗО не имеет встроенной защиты, поэтому без автомата работать не сможет. Монтаж рекомендуется выполнять после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1. Электромеханический принцип действия гарантирует работу даже при отсутствии напряжения в сети - не зависит от внешнего питания. Это делает его надежнее электронных аналогов в условиях аварийного отключения электроэнергии.

Преимущества

• Электромеханическая конструкция - работает без батареек и электроники, высокая отказоустойчивость;
• Высокая точность срабатывания при 30 мА - оптимальна для защиты жизни человека;
• Совместим с большинством щитов IEK и других производителей благодаря стандартному формату 2 модуля;
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации;
• Надежная изоляция (415 В) - снижает риск пробоя при скачках напряжения.

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, с преобразователями частоты, ИБП, LED-драйверами) - для них нужен тип A или B;
• Не защищает от перегрузок и коротких замыканий - обязательно использование с автоматом;
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, уличные щиты, открытые площадки);
• Не подходит для защиты оборудования с большой естественной утечкой (например, старые насосы, нагреватели) - возможны ложные срабатывания;
• Не рекомендован для цепей с частыми включениями мощных двигателей - вызывают кратковременные импульсы утечки, которые могут привести к срабатыванию.

Примеры использования

• Групповая защита розеток в ванной комнате и кухне;
• Щит на этаже многоэтажного дома, где УЗО защищает несколько автоматов на освещение и розетки;
• Промышленный щит на участке с деревообработкой, где используются пилы и шлифмашины;
• Временный щит на стройплощадке для питания переносных инструментов.

Практические советы

• Перед установкой проверьте, что ноль от этого УЗО не соединён с нулем другого УЗО - это вызывает ложные срабатывания;
• Выбирайте автомат с номиналом ≤50 А - лучше 40 А, если нагрузка не достигает максимума;
• Проверяйте работоспособность кнопкой “Т” один раз в месяц - она моделирует утечку тока;
• Если УЗО часто срабатывает - проверьте изоляцию подключенного оборудования, особенно в сырых помещениях;
• Для современных домов с множеством электроники (Wi-Fi, USB-зарядки, LED) рассмотрите переход на УЗО типа A - они чувствительны к пульсирующему току утечки.
