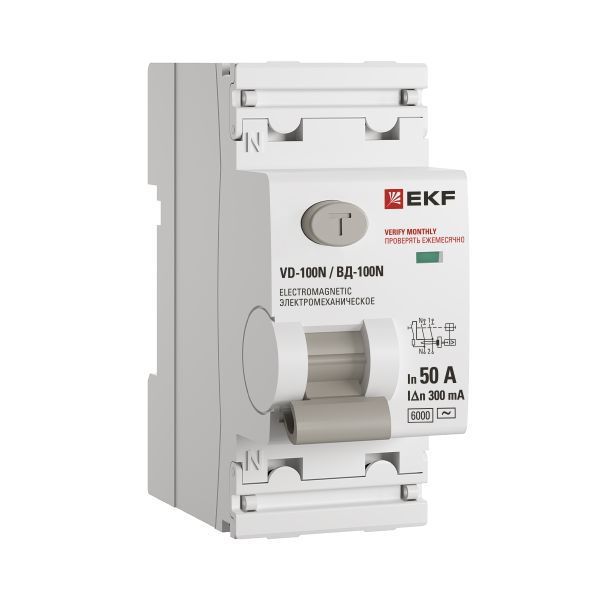

Выключатель автоматический дифференциального тока 2п 50А 300мА AC 6кА ВД-100N эл-мех PROxima EKF E1026M50300

Выключатель дифференциального тока ВД-100N эл-мех от EKF предназначен для защиты человека от удара током и предотвращения пожаров, вызванных утечками электричества. Этот аппарат используется в бытовых и промышленных сетях 230/400 В, обеспечивая надёжную работу даже при высоких нагрузках до 50 А.

Назначение и область применения

Выключатель дифференциального тока ВД-100N эл-мех защищает людей от поражения электрическим током при контакте с повреждёнными металлическими частями оборудования - например, при пробое изоляции в стиральной машине, бойлере или станке. Он также предотвращает возгорания, вызванные утечками тока, замыканиями на корпус или землю. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов с повышенной опасностью - таких как ванные комнаты, кухни, мастерские, гаражи.

Технические характеристики

• Тип: 2P - двухполюсный, размыкает фазу и ноль одновременно
• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток срабатывания: 300 мА - реагирует на утечку свыше 0,3 А
• Тип чувствительности: AC - срабатывает на переменный ток утечки (наиболее распространённый тип)
• Кратковременная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6000 А
• Рабочее напряжение: 230 В / 400 В - совместим с однофазными и трёхфазными сетями
• Частота: 50 Гц - предназначена для стандартных сетей России и стран СНГ

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N эл-мех монтируется на DIN-рейку шириной 35 мм в распределительных щитах. Подключение выполняется через верхние и нижние клеммы: вход - сверху, выход - снизу. Обязательно соблюдайте полярность: фаза и ноль должны быть правильно подсоединены. Устройство не требует внешнего питания - работает исключительно за счёт тока в сети. Для правильной работы необходимо наличие качественного контура заземления.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N эл-мech соответствует требованиям ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Это гарантирует соответствие международным нормам безопасности, испытаниям на механическую прочность, термическую устойчивость и надёжность срабатывания при утечке тока.

Преимущества

• Механизм срабатывания основан на электромеханическом принципе - не зависит от внешнего питания, остаётся работоспособным даже при отключении напряжения
• Высокая коммутационная способность (6 кА) позволяет использовать устройство в местах с возможными большими токами КЗ
• Стандартный форм-фактор - легко заменяет аналогичные устройства других производителей
• Изготовлен в рамках серии PROxima - проверенные решения EKF для промышленного и бытового сегментов

Ограничения применения

• Не подходит для защиты от импульсных токов утечки (например, от современных ИБП или частотных преобразователей) - требуется тип A или B
• Не защищает от перегрузок и коротких замыканий - должен использоваться в паре с автоматическим выключателем
• Не рекомендуется применять в системах TN-C - необходима система TN-S или TT с отдельным PE-проводником
• 300 мА - слишком большой порог для защиты человека в помещениях с высокой влажностью (для ванных комнат лучше 30 мА)

Примеры использования

• Защита группы розеток на кухне и в ванной (в сочетании с автоматом 16 А)
• Общая защита всего этажа в частном доме перед групповыми автоматами
• Щитовая защита на производстве - для станков, насосов, компрессоров
• Подключение к щиту с несколькими ответвлениями, где важна профилактика пожаров из-за старой проводки

Практические советы

• Перед установкой проверьте целостность заземления - без него устройство не будет эффективно работать
• После монтажа обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет исправность механизма
• Проверяйте работу раз в месяц - особенно в условиях повышенной влажности или запылённости
• Если вы используете оборудование с электроникой (частотники, LED-драйверы), рассмотрите переход на тип A вместо AC
• При замене убедитесь, что новый ВД-100N эл-мех имеет такой же номинальный ток (50 А) и класс отключения (6 кА), чтобы сохранить координацию с другими защитными устройствами
